スポーツ産業における3Dプリント

米国だけでも、スポーツ用品業界は年間約450億ドルを稼ぎ、あらゆる種類のギア、ファッション、アクセサリーの作成が必要です。世界的な見積もりは3000億ドルにもなる可能性があります。ほとんどの製造業と同様に、ゲームやスポーツの世界は、積層造形が提供する可能性に目覚めています。 3Dプリントが世界中の陸上競技に影響を与えている最も興味深い方法のいくつかを次に示します。

パーソナライズされた高品質の機器

図13Dプリントされた補綴物を持っているデニゼシンドラー

最新の3D印刷およびモデリング技術の大きな利点の1つは、カスタマイズとパーソナライズの機能です。これにより、スポーツ用品メーカーは、測定値に完全に適合し、最新のテクノロジーが提供する最高の素材を利用する、アスリート向けのユニークなアイテムを開発できるようになりました。その結果、新世代のスポーツ用品は軽量化され、それを着用するアスリートの正確なニーズにより適しています。

これは、より複雑で軽量な義肢、車椅子などのアイテムを必要とするパラリンピック選手にとって特に便利です。それらは、速度のために十分に軽量であると同時に、物理的ひずみに耐えるために耐久性がある必要があります。最先端のスキャナーを使用すると、障害の正確な性質に合わせてこれらのカスタムフィットのアイテムを作成し、ポリカーボネートなどの素材を使用してアイテムを作成できるため、機器全体の快適性と軽量化が向上します。

「最新の技術を使用してオブジェクトを正確にスキャンし、データをCADシステムに操作することで、3D印刷技術を使用してプロトタイプを作成できます。これは、パラリンピックで特に顕著です。義肢は最適化されており、カスタムレーシング車椅子はアスリートの3Dスキャンに基づいて設計されており、個人の正確な要件に対応する使いやすさを向上させています」とケンブリッジデザインパートナーシップの声明を読みます。

オートデスクもこの行動に参加し、デニゼシンドラーに印刷に5日しかかからなかった義肢を提供しました。また、従来の5倍のコストであるにもかかわらず、手作りのエラーの可能性を排除し、プロテーゼを作成するまったく新しい方法を可能にしました。このような補綴物を作成する以前の方法では、最大10週間かかります。

「私の夢は、より適切なパフォーマンスの義肢をすべての人が利用できるようにすることです。そのため、このプロジェクトの結果に本当に興奮しています」とデニスは述べています。 「最終的には、プロテーゼ、特にトレーニングと競技に費やす時間の長さから、スポーツプロテーゼで最も重要なことは快適さです。」

身体の解剖学的構造をデジタルスキャンして機器の形状に正確にマッピングするという概念は、別の分野でも十分な用途があります…

複雑な形状と材料を備えたより優れた安全装備

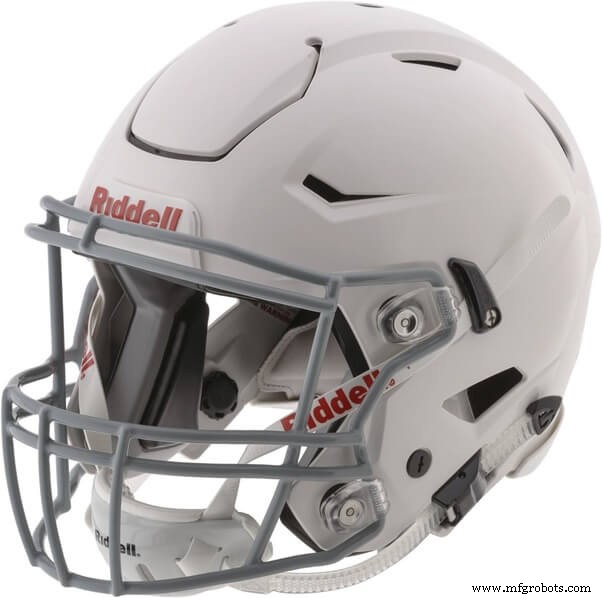

図2リデルの画像提供

リデルのヘルメットのような企業は、アスリートのためにより安全なヘッドギアを製造する手段を実験してきました。特にNFLのようなリーグでは、頭部外傷の大きな危険性があり、それはプレーヤーを長期間後退させる可能性があります。このような潜在的な怪我を抑えるために、特に格子を使用して印刷を作成するテクノロジーの能力により、機器メーカーは3D印刷に目を向けています。

格子は、多くのスペースを開き、最終製品を軽量に保つだけでなく、物理的な衝撃に対してはるかに安全な圧力分散を可能にします。これをやめ、Carbonは、より安全で、アスリートの正確な頭の形を念頭に置いて製造できる新しいタイプのヘルメットライニングを開発しました。

このような構造は、ジオメトリのみに基づいたあらゆる種類のスポーツ用品の保護に非常に役立ちますが、リデルとカーボンの袖をだますのはそれだけではありません。これらのヘルメットに使用されている素材のカーボンは、一方の端が柔らかくてフワフワしていて、もう一方の端が柔軟性がない場合があります。したがって、格子構造は、打撃を簡単に緩和する軽量でありながら力を吸収する設計を維持するのに役立ちます。

同様に、オーストリアの新興企業Zweikampfのような企業は、安全を目的とした3Dプリントのスポーツ用品で自分たちのニッチを切り開いてきました。同社のレガースはサッカー選手を対象としており、オーストリアのチームの間でかなりの聴衆を見つけています。

キャベンディッシュイメージングのような他の企業は、トレーニングとより安全なプレーのためのより快適な保護マスクを構築する際に、複数の英国のサッカー選手を支援してきました。これらのマスクはまた、プレーヤーの正確な解剖学的構造を利用しているため、プレーヤーに不快感を与えることなく、同時に顔を保護することなく、顔に簡単に乗ることができます。これらの種類の対策はより堅牢であり、怪我や緊張のためにプレーヤーが受けなければならないダウンタイムを減らすことができます。

同様に、スポーツ用品会社のGuardLab Inc.は、ホッケー用品メーカーのBauer Hockeyと協力して、3Dプリントされたマウスガードの新製品ラインを開発しました。保護具は3Dスキャンと印刷を使用して開発され、BauerAPEXおよびAPEXLiteマウスガード製品シリーズになりました。デザインは、それらを着用しているプレーヤーの歯科記録によって通知され、完璧な保護製品を可能にしました。

革新的な靴

図3Nikeの画像提供

アディダスからEcco、ナイキに至るまで、3D印刷は、アスリートに非常に多くの靴のオプションを提供しています。素材、フォームフィッティング、3Dスキャン技術により、この種のランニングシューズは、あらゆる種類のアスリートにとってなくてはならないものとなっています。 FormLabsやCarbonのような企業は、着実に成果を上げている素材やデザインの作成に熱心に取り組んできました。

3Dプリントされたナイキシューズを装着したアリソンフェリックスは、SLSテクノロジーのおかげでオリンピックに出場しました。靴の上部はナイキのFlyknitテクノロジーで作られています。これは、靴を製造するための最先端の技術を組み合わせたもので、重要でない機能の作成を回避します。これにより、標準的なランニングシューズの重量が、平均的なスプリントシューズの半分以上削減されます。

カスタムフィッティングにより、靴のグリップとフィット感が向上し、インソールが向上し、場合によってはより硬く、外観が向上します。完全に3D印刷された靴はまだ市場に出回っていませんが、3D印​​刷されたコンポーネントはインソールに多くを提供しています。ただし、靴の革新が見られるのはランニングシューズだけではありません。

Tailored Fitsは、3Dプリントとスキャンを使用してカスタムフィットのスキーブーツを開発している会社です。同社の設計は、多くのスキーブーツに伝統的に見られる多くの圧力ポイントを取り除くのに役立ち、より安全で快適な体験を可能にします。彼らのビジネスモデルも注目に値します。

まず、顧客の足のデジタルコピーが、最新の非接触3Dスキャン技術を使用して作成されます。そこから、同社は一連のソフトウェアシミュレーションを実行し、エンドユーザーの可能な脚の動きを測定し、腓骨と足の筋肉をマッピングします。これにより、FFF /FDM3DプリンターとTPU素材を使用して3D印刷されるライナーを作成するための十分なデータが提供されます。完成後、革新的な静電フロックプロセスを使用してプリントをテキスタイルファイバーに入れます。外殻はポリウレタンプラスチックを使用して射出成形されています。これはすべて、レースに十分な柔軟性と強度の両方を備えた最終製品になります。
