水流センサーの動作とその応用

センサーは、今日の自動システムで非常に重要な役割を果たします。センサーは小型で低コストで信頼性の高いデバイスであるため、大型の電子機器に簡単に組み込むことができます。今日、市場にはさまざまな種類のセンサーがあります。技術の進歩に伴い、センサーの機能とサイズも進化しています。センチメートル単位の初期のサイズから、センサーのサイズはnmのスケールに縮小しました。センサーは、周囲光の強度の検出、炉内の温度の決定、周囲の湿度の計算など、電子および電気工学の多くの課題も解決しました。水流センサーは、液体の流量を測定するための驚くべきソリューションを提供します。

水流センサーとは何ですか？

巨大な工場、商業用および住宅用の建物には、大量の水が必要です。この要件を満たすために、公共水道システムが使用されています。供給および使用される水の量を監視するには、水の流量を測定する必要があります。この目的のために水流センサーが使用されます。

水源またはパイプに水流センサーを設置して、水の流量を測定し、パイプを流れる水の量を計算します。水の流量は、1時間あたりのリットルまたは立方メートルとして測定されます。

動作原理

水流センサーは、水が通過できるプラスチック製のバルブで構成されています。ホール効果センサーを備えたウォーターローターが、水の流れを感知して測定します。

水がバルブを通って流れるとき、それはローターを回転させます。これにより、モーターの速度の変化を観察することができます。この変化は、ホール効果センサーによってパルス信号として出力として計算されます。したがって、水の流量を測定することができます。

このセンサーの動作の背後にある主な動作原理は、ホール効果です。この原理によれば、このセンサーでは、ローターの回転により導体に電圧差が発生します。この誘導電圧差は電流を横切るものです。

動いているファンが水の流れによって回転すると、ローターが回転して電圧が発生します。この誘導電圧は、ホール効果センサーによって測定され、LCDディスプレイに表示されます。

水流センサーは、温水、冷水、温水、きれいな水、汚れた水にも使用できます。これらのセンサーは、さまざまな直径、さまざまな流量範囲で利用できます。

これらのセンサーは、Arduinoなどのマイクロコントローラーと簡単に接続できます。このためには、処理用のArduinoマイクロコントローラーボード、ホール効果水流センサー、16×2 LCDディスプレイ、およびブレッドボード接続ワイヤーが必要です。センサーは、水源の入口またはパイプの開口部に配置されます。

センサーには3本のワイヤーが含まれています。供給電圧に接続するための赤い線。アースに接続するための黒いワイヤーと、ホール効果センサーからの出力を収集するための黄色のワイヤー。供給電圧には5V〜18VのDCが必要です。

水流センサーのアプリケーション

水流センサーは、速度または変位を測定することにより、水の流量を測定できます。これらのセンサーは、乳業でのミルクの測定など、液体の​​ような水の流れを測定することもできます…

直径と測定方法に基づいて、さまざまなタイプの水流センサーを利用できます。費用対効果が高く、最も一般的に使用されている水流センサーは、外輪センサーです。水のような液体で使用できます。

直管が入口に使用できないタイプのアプリケーションでは、容積式流量計が使用されます。このタイプの水流センサーは、粘性のある液体にも使用できます。

汚れた水や導電性のある廃水を扱う場合は、電磁流量計を使用します。下水、スラリー、その他の汚れた液体などの用途には、超音波流量計が使用されます。

LCDディスプレイは、測定値を表示するために使用されます。磁気ホール効果水流センサーは、ローターが1回転するごとにパルスを出力します。デバイスに存在するホール効果センサーは、安全で乾燥した状態を保つために水から密閉されています。

水流センサーの例

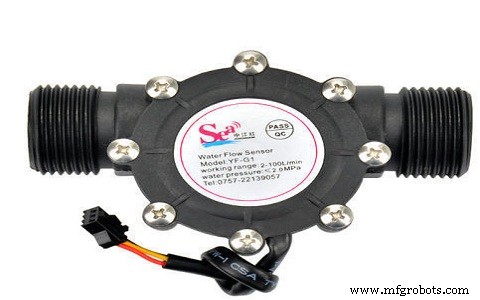

YFS201ホール効果センサーはこのセンサーの一例です。これらのセンサーには、測定値を表示するためのディスプレイも必要です。このセンサーは、1分間に流れる液体1リットルごとに4〜5パルスを出力します。それは毎分1-30リットルの作動流量を持っています。使いやすさと費用対効果は、このセンサーの重要な特徴です。どの水流センサーを使用しましたか？
