精度、公差、および CNC 加工精度をどの程度理解していますか?

最近、CNC 加工サービス プロバイダーに連絡してサービスについて問い合わせましたか、それとも CNC 加工サービスのページを偶然見つけましたか?もしそうなら、「当社の CNC マシンは高い精度と精度を提供し、厳しい公差要件を満たすことができます」という行に沿って何かを読んだに違いありません。

コンピューター数値制御 (CNC) マシンがこれらの利点やそれ以上の利点を提供することは事実ですが、多くの CNC マシン ショップは、「精度」、「精度」、「公差」という用語を顧客に詳しく説明することなく乱用しています。

この記事では、CNC フライス盤の精度、精度、公差の核心に迫ります。この記事を読み終える頃には、メーカーがサービスを説明するために使用する用語に圧倒されることなく、自信を持ってメーカーと製造プロジェクトについて話し合うことができるようになります。

精度と精度の違いは何ですか?

精度は、測定値が真の値に近い (または近い) ことを表しますが、精度は測定システムが同じ測定値を繰り返し返す能力です。

これらの用語の違いを理解する良い方法は、ターゲット プラクティス チャートで的を射ようとしていると想像することです。精度とは、ショットがチャートの中心 (図 1 の赤色の部分) にどれだけ近いかを意味します。最初のショットが図 1 の「x」で示されたポイントに当たったとします。これは、10 点満点中 9 点を獲得できることを意味します。ショットは 90% 正確だったと言えます。

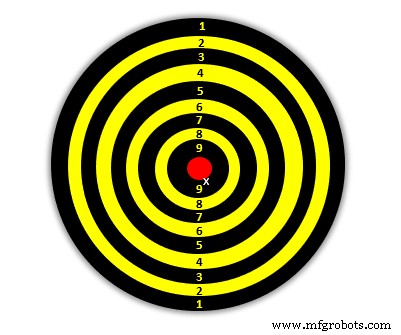

図 1. ターゲット プラクティス チャート (高精度)

90% の精度に満足できなかったあなたは、もう一度試してみることにしました。しかし、「x」とマークされたポイント (図 2) を 3 回連続してヒットすると、さらに悪化しました。したがって、精度は低くなりますが (50% の精度)、ショットの精度は高くなります。精度とは、単に測定システムの再現性を意味します。

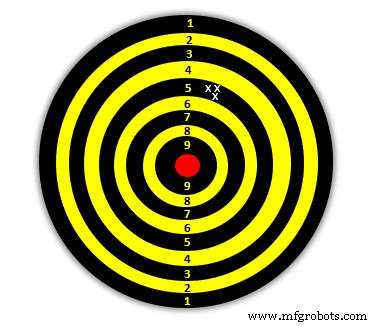

図 2. ターゲット プラクティス チャート (低精度 - 高精度)

たとえば、金属ワークピースに 100 mm x 50 mm x 10 mm のキャビティを作成しようとしているとします。非常に正確な CNC 機械加工サービスとは、CNC 切削工具がこの金属片をお客様の仕様に正確にエラーなく切削することを意味します。対照的に、非常に正確な (または再現性のある) CNC マシンは、たとえば 100 ユニットのワークピースに対してまったく同じカットを作成します。

精密製造の名前の由来がわかったところで、公差について話しましょう。

公差とは?

公差は、部品の寸法の許容偏差の量です。通常、「±」(「プラスまたはマイナス」と発音) で表され、±0.05 mm などの値が付けられます。

これをよりよく理解するために、機械加工ツールが公差を達成できると主張する CNC マシン ショップの例を見てみましょう。 ±0.05mmこれは、機械加工操作によって、標準値よりも最大 0.05 mm 大きい (または小さい) 偏差が生じる可能性があることを意味します。したがって、金属ブロックに直径 10 mm の穴を作成するように依頼した場合、直径 9.95 mm から 10.05 mm の範囲の穴部品が得られると期待できます。

公差は非常に重要であるため、わずかなミスが設計の機能を妨げる可能性があります。たとえば、別のメーカーに連絡して、直径 10 ±0.05 mm の穴に適合する円筒形のロッドを作成するとします。このメーカーが ±0.07 mm の公差を満たすことができる場合、ロッドの寸法は 9.93 mm から 10.07 mm の間で変化すると予想できます。

残念ながら、このロッドの寸法の下限と上限により、ロッドと穴の部品が機能しなくなったり、互換性がなくなったりします。すべての CNC マシン ショップで公差を定義することが絶対に重要である理由がわかりますか?

CNC 加工の性能は?

CNC 機械加工は、今日最も人気のある製造プロセスの 1 つです。これは主に、その高精度、高精度、および厳しい公差範囲によるものです。実際、CNC 機械加工を使用すると、±0.04 mm という小さな公差を達成しながら、1,000 ユニットを超える同一部品を正確に作成できます。

ただし、これらすべての利点は、一流の CNC マシン ショップで作業した場合にのみ実感できます。

Gensun Precision Machining は、世界中で高品質の CNC 機械加工サービスを提供する大手プロバイダーです。当社は 20 年近く事業を展開しており、顧客の公差要件を満たしながら、正確で正確な部品を作成しています。

当社の精密 CNC 機械加工サービスの詳細をご覧ください。
