CNC ダミーの一般的な旋削インサートの命名法
CNC ダミーの一般的な旋削インサート命名法
一般的な旋削インサートには、さまざまな形状とサイズがあります。覚えて理解することが重要なことの 1 つは、すべての旋削インサートには関連する命名法があるということです。これらの一般的な旋削インサートの命名法は、これらの一般的な旋削インサートについて多くのことを教えてくれます。
旋削インサートの命名法はいくつかの文字と数字のリストですが、その中にはさらに多くのデータが隠されています.
注:以下の説明は、メトリック挿入に従っています。
一般的な旋削インサートの命名法
上記の旋削インサートの命名法は CNMG 120408 です .
1 =旋削インサート形状
旋削チップの一般的な呼び名 形状
一般的な旋削インサートの命名法の最初の文字は、一般的な旋削インサートの形状について教えてくれます。旋削インサートの形状コードは、C、D、K、R、S、T、V、W のようなものです。これらのコードのほとんどは、次のような旋削インサートの形状を確かに表しています。
- C =C シェイプ ターニング インサート
- D =D シェイプ ターニング インサート
- K =K シェイプ ターニング インサート
- R =ラウンド ターニング インサート
- S =スクエアターニングインサート
- T =トライアングル ターニング インサート
- V =V 形状旋削インサート
- W =W形状旋削インサート
2 =旋削チップ逃げ角
一般的な旋削インサートの命名法 逃げ角
一般的な旋削インサートの命名法の 2 番目の文字は、旋削インサートの逃げ角について教えてくれます。旋削インサートの逃げ角は- として与えられます。
- B =逃げ角 5° の旋削インサート
- C =逃げ角 7° の旋削インサート
- E =逃げ角 20° の旋削インサート
- N =逃げ角0°の旋削インサート
- P=逃げ角 11° の旋削インサート
3 =旋削チップ公差
一般的な旋削インサートの命名法の 3 番目の文字 は、旋削インサートの公差について説明しています。
これらは、旋削インサートの長さ、高さなどの公差など、さまざまなインサート サイズでの旋削インサートの公差です。これらの公差はわずかであるため、CNC 機械工には役に立たないと個人的には思います。
4 =旋削インサート タイプ

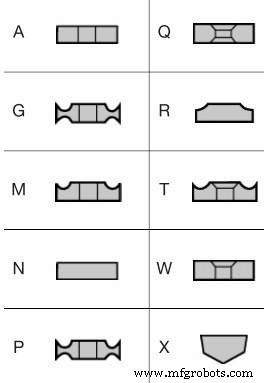

一般旋削インサートタイプ
旋削インサートの一般的な命名法の 4 番目の文字は、旋削インサートの穴の形状とチップ ブレーカーのタイプを示しています。
- A =円筒穴付き旋削インサート
- G =円筒穴と両面ブレーカ付き旋削チップ
- M =円筒穴と片面ブレーカ付き旋削チップ
- N =穴なし旋削チップ およびブレーカなし
- P =円筒穴とハイダブルポジブレーカ付き旋削チップ
- Q =40 ～ 60° のダブル皿穴付き旋削インサート
- R =穴なし片面ブレーカ付き旋削チップ
- T =40-60° ダブル皿穴片面ブレーカ付き旋削チップ
- W =40～60° のダブル皿穴付き旋削インサート
- X =特殊設計の旋削インサート
5 =旋削インサート サイズ
一般的な旋削用インサートのこの数値は、旋削用インサートの刃先長さを示しています。
一般的な旋削インサートの切れ刃の長さ
6 =旋削インサートの厚さ
この一般的な旋削インサートの数値は、旋削インサートの厚さを示しています。
7 =インサートノーズ半径の旋削

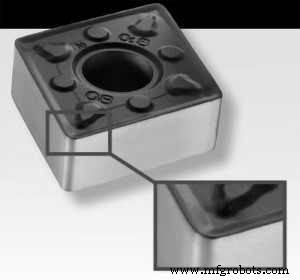

一般旋削インサートノーズ半径
一般的な旋削インサートのこの数値は、旋削インサートのノーズ R を示しています。
- コード =半径の値
- 04 =0.4
- 08 =0.8
- 12 =1.2
- 16 =1.6
