2024 アルミニウム合金:主要な特性、加工技術、および産業用途

アルミニウム 2024 は、優れた強度対重量比と多彩な加工オプションにより、高性能航空宇宙部品用の業界の頼りになる素材です。信頼性の高い高品質の部品を実現するには、その組成、物理的および機械的特性、最適な製造方法を理解することが不可欠です。

2024 アルミニウム合金とは何ですか?

アルミニウム 2024 は、その性能がその独特の化学反応に由来する鍛造合金です。銅は主な合金元素 (重量で 4.3 ～ 4.5%) ですが、マンガン、マグネシウム、シリコン、ニッケル、ビスマス、鉛、亜鉛、クロムを少量添加すると、強度、機械加工性、腐食挙動が向上します。

以下の合金表は、各元素の一般的な重量パーセントを示しています。

物理的特性

• 密度 :2.78g/cm3 – 純アルミニウムよりわずかに増加しますが、それでも非常に軽量です。
• 熱伝導率 :~120W/(m・K) – 航空宇宙エンジン部品の放熱に適しています。
• 電気伝導率 :30% IACS、銅含有量を反映
• 熱膨張係数 (CTE) :23.2µm/m°C – 温度変動時の寸法変化が予測可能
• 機械加工性 :高い作業性により、効率的な切断、穴あけ、押し出しが容易になります。

機械的特性

• 引張強さ :290～450MPa (42,100～65,300psi)。
• 耐力 :195～415MPa (28,300～60,000psi)。
• 硬度 :50～120HB、気性によって異なります。
• 疲労強度 :138MPa (20,000psi) 5×10⁸ サイクル。
• せん断強度 :283MPa (41,000psi)。

以下は、一般的な気質にわたる特性の簡潔な要約です。

加工および製造方法

合金と鋳造

製造は、アルミニウムのインゴットと合金元素を炉で溶かすことから始まります。次に、溶融した合金は、連続的にまたはインゴットとして、所望の最終形状に一致する予備形状に鋳造されます。

熱処理

• 溶体化熱処理 :480～495°C で合金元素をマトリックスに溶解します。
• 焼き入れ :急速冷却して過飽和固溶体を固定します。
• 人工老化 :120～205°C で微細な粒子を沈殿させ、強度を高めます。
• 冷間加工 :圧延、押し出し、または絞り加工を行い、ひずみ硬化により強度を高めます。

テンパーは「Tx」と指定され、最初の桁は主な処理を示し、後続の桁は追加の処理を表します。一般的な気質には、T3、T4、T6、T62、O が含まれます。

2024‑T3

溶体化処理、冷間加工を経て、自然時効処理が施されています。極限引張強さ400～430MPa。収量270～280MPa。複雑で高強度のコンポーネントに最適です。

2024‑T4

溶液処理され自然熟成されています。優れた強度を維持しながら、延性と成形性が向上します。

2024‑T6

溶体化処理後、190 ～ 205°C で人工時効処理。重要な構造部品に最高の強度と硬度を提供します。

2024‑T62

T6 を安定化熱で後処理して応力腐食耐性を強化し、過酷な環境に適しています。

2024‑O

完全に焼き鈍し。強度は低い (140 ～ 210MPa) が、成形性に優れており、柔軟な部品に役立ちます。

冷間加工と機械加工

冷間圧延、押出、絞り加工により 2024 がさらに強化され、正確な形状に成形されます。この合金の優れた機械加工性により、工具の摩耗を最小限に抑えながら、フライス加工、旋削、穴あけ、その他の従来の作業が可能になります。

溶接

微小亀裂が発生する傾向があるため、2024 年の溶接は困難です。 TIG、抵抗スポット溶接、摩擦撹拌溶接も可能ですが、細心の注意が必要です。航空宇宙産業の組み立てでは、リベット留めまたは接着が好まれることがよくあります。

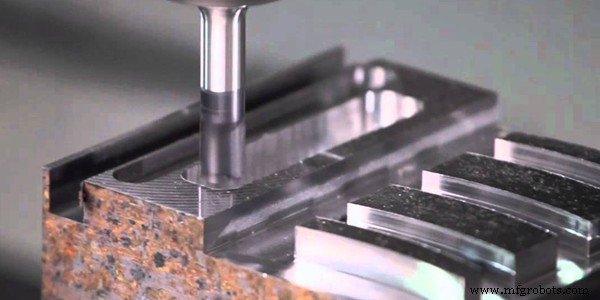

CNC 加工による 2024 アルミニウム

コンピューター数値制御 (CNC) 加工により、2024 個の部品に対して高い精度と再現性が実現します。フライス加工、旋削、穴あけは、厳しい公差、優れた表面仕上げ、および自動化された生産フローで実行できます。

• 精度 :複数のユニットにわたってミクロンレベルの公差を達成する
• 表面仕上げ :仕上げが細かいため、二次仕上げの必要性が減ります。
• 多用途性 :単一のセットアップで幅広いパーツのサイズと形状を処理します。
• 自動化 :手動介入を必要としない、一貫した迅速な生産

2024 合金の比較利点

• 重量に対する強度 :6061 や 7075 よりも優れており、耐荷重性の航空宇宙コンポーネントに最適です。
• 疲労耐性 :6063 よりも優れており、繰り返しの負荷に対する耐久性を保証します。
• 機械加工性 :7075 よりも加工が容易。 6063 の限られた成形性と比較して、精密部品に優れています。

制限事項

• 応力腐食割れ :亜鉛メッキまたはコーティングで保護しない限り、過酷な環境で影響を受けやすい。
• 溶接性 ：ひび割れしやすい。慎重なテクニックまたは別の結合方法が必要です。
• 成形性 :深成形にはあまり適していません。板金加工には 3003 または 5052 合金が推奨されます。

産業用途

航空宇宙

翼外板、胴体パネル、ファスナーの主要な構造材料。最小限の重量で高い強度を提供します。

自動車

サスペンション アーム、ステアリング コンポーネント、高性能部品に使用され、燃費とハンドリングが向上します。

スポーツ用品

自転車のフレーム、野球のバット、登山用具などの耐久性のあるフレームやコンポーネントに好まれています。

海洋

亜鉛メッキまたは被覆後、2024 は海水にさらされる船体、マスト、フィッティング、ファスナーに適しています。

結論

アルミニウム 2024 は、軽量強度と製造容易性の優れた組み合わせを実現し、航空宇宙やその他の高性能分野に不可欠な素材となっています。その特性と処理手順をマスターすることが、その可能性を最大限に引き出す鍵となります。

次のプロジェクトで 2024 アルミニウムを検討する準備はできていますか? WayKen は、ラピッド プロトタイピングから量産までのターンキー CNC 加工サービスを提供し、あらゆる段階で精度と品質を保証します。

よくある質問

2024 アルミニウムの動作温度範囲はどれくらいですか?

動作温度は温度と用途によって異なります。具体的な制限については、材料データシートを参照してください。

2024 アルミニウムは溶接に適していますか?

溶接により微小亀裂が発生する可能性があります。一般に、リベット留めまたは接着を支持して避けられます。

2024 アルミニウムの強度はどれくらいですか?

一般的な引張強さは、焼き戻しに応じて 290 ～ 450 MPa (42,100 ～ 65,300 psi) の範囲です。

2024 アルミニウムの一般的な商品名は何ですか?

• UNS A82024、UNS A92024
• Al2024-O、Al2024-T4、Al2024-T3
• AA2024-T3、Alclad 2024-T3、Alclad 2024-T4/T351、Alclad 2024-T851、Alclad 2024-O
