ボールジョイント解説：仕組み、交換時期、修理のコツ
ボールジョイント解説：仕組み、交換時期、修理のコツ
サスペンションシステムは車両のハンドリングと安全性に不可欠で、ショックアブソーバー、コントロールアーム、各種リンクで構成されます。その中でボールジョイントは、コントロールアームとステアリングナックルを連結し、車輪をスムーズに動かしながらサスペンションをシャーシに確実に固定する極めて重要な役割を果たします。

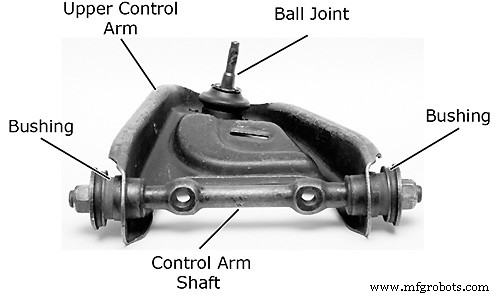

ボールジョイントは金属ハウジング、回転スタッド、潤滑されたソケットで構成されます。走行中、スタッドがソケット内で継続的にピボットするため、時間とともに摩耗が進行します。
アッパーとロワーボールジョイント
車両は通常、アッパーとロワーの 2 種類のボールジョイントを使用します。アッパーボールジョイントは「フォロワー」とも呼ばれ、荷重を負わない非荷重支持型で、主に車輪の動きをガイドします。一方、ロワーボールジョイントは車両重量を支え、タイヤの路面接触を維持する上で極めて重要です。
ボールジョイント交換のタイミング
ボールジョイントは絶え間ない動きとストレスに耐えるため、必然的に摩耗します。スタッドが緩むとスタッドとソケットのクリアランスが拡大し、ステアリング精度と安全性を損ないます。深刻な場合、スタッドが脱落し、車輪が部分的に分離する事態に至ります。
メーカーは許容クリアランスを規定しており、これらの限界を把握することで交換時期の判断に役立ちます。主な警告サインには：
- 過度な振動： ステアリングホイールやサスペンションで感じるラトルや揺れは、摩耗したボールジョイントを示唆。
- ラトルやコツコツ音： 緩んだジョイントが段差通過や旋回時にノッキング、クランク、バタン音を発生。
- 不規則なタイヤ摩耗： タイヤ内側または外側の偏摩耗は、アライメント不良またはボールジョイント損傷のサイン。
- 車両が片側に引っ張られる： アライメント問題も原因となり得ますが、摩耗したボールジョイントも一般的な原因です。
認定技術者による点検と交換で、サスペンションが安全かつ効率的に機能することを保証します。
自動車技術者として摩耗したボールジョイントの修理を学ぶ
Universal Technical Institute（UTI）の Automotive Technology プログラムは、ボールジョイントの診断と修理、その他のステアリングおよびサスペンション部品のスキルを学生に提供。この実践教育は充実したキャリアの出発点にもなります。米国労働市場では年間 68,000 件以上の自動車技術者ポジションが見込まれています。1,2
UTI のカリキュラムは講義理論と実践ラボを融合し、自動車業界のエントリーレベル役職に確固たる基盤を与えます。
