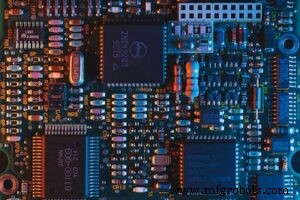

知られざる基板（PCB）の5つの重要事実

基板は100年以上の歴史。全業界で不可欠な存在

知られざる基板（PCB）の5つの重要事実でも、基板とは何か、何の役割を果たすかご存知ですか？

基板の主機能：デバイス（PC、家電等）内の全電子部品をコンパクトな空間に接続。さらに、電源接続時、これら全コンポーネントを絶縁。

一般的でも、知られていない事実が多数あります。

プリント基板（PCB）にはいくつかの種類。最多は単層PCB：基本設計でプリンタ、電卓等日常機器に使用。二層PCB：導電層を持ち、産業用導体、電話、アンプに使用。多層PCB：最小サイズ、絶縁で保護、衛星システム、医療機器等複雑機器に使用。

PCBは単なるプラスチック板ではない。エネルギー源と導体（トラック/トレース）でエネルギー伝送。電気負荷部品がエネルギーを取り込み、電圧・電流の性能制御。最後にコントローラースイッチで回路内電力フロー制御。

はんだマスク（はんだレジスト）＝導電層保護材。薄いポリマーインク層をスクリーン印刷。一般色は緑。赤・青もあり、LED表示用白も。米軍も初期採用時にこの色を好んだ。

一見大量の配線に見えるが、実は銅トレース。薄く平らで省スペース、最大の利点は電子が銅上を高速移動可能。小型部品接続も容易。

脆弱に見えても、かなりの衝撃に耐えて動作継続。もちろん耐久性能に限界あり。限界超えたら修理へ。ACSなら産業用基板を最短7〜15日で修理、最大2年保証。

ほぼ全タイプの基板修理対応＝コスト削減とダウンタイム最小化。担当者は経験豊富なプロフェッショナル、岩盤の2年保証でバックアップ。

全タイプ・主要ブランド対応、競争力のある価格。OEM基板も快適に対応：

基板修理ページをご覧いただくか、電話 800-605-6419 まで。
