低電力デバイスは、自動車の照明設計を簡素化します
オン・セミコンダクターは、自動車メーカーと消費者が自動車の外部および内部照明に期待する高レベルのパフォーマンスと革新的な機能を促進する4つのデバイスの新しいファミリーを発売しました。特に低電力のソリッドステート照明を対象とした新しいファミリは、2つのLEDドライバ（NCV7683およびNCV7685）と2つの電流コントローラ（NCV7691およびNCV7692）で構成されています。
交通安全の向上を追求する中で、自動車メーカーは、単純な「オン/オフ」操作から、リアコンビネーションランプ（RCL）、方向指示器、フォグランプ、およびその他の外部変調LEDクラスター内に動きと可変強度を組み込んだ高度なシステムに移行しています。他の道路利用者に、より明確で目立つ警告を与えるため。
NCV7685とNCV7683は、それぞれ12個と8個の線形プログラマブル電流源を統合しており、チャネルあたり最大100mAで複数のLEDストリングを駆動できます。これらのデバイスは、デイジーチェーン接続、照明レベル制御、電流調整、シーケンス機能、チャネルの組み合わせなど、さまざまな構成オプションを提供します。 NCV7685には、パルス幅変調（PWM）による個々の出力電流調整用のCRC8エラー検出を備えた8ビットI2Cインターフェイスが組み込まれており、LEDストリングの開放や電圧状態の検出など、高度な診断用に専用の診断ピンも利用できます。 。 NCV7685は、特定の設計要件に応じて、DC-DCコントローラーおよび/またはLDO電圧レギュレーターで電力を供給される場合があります。

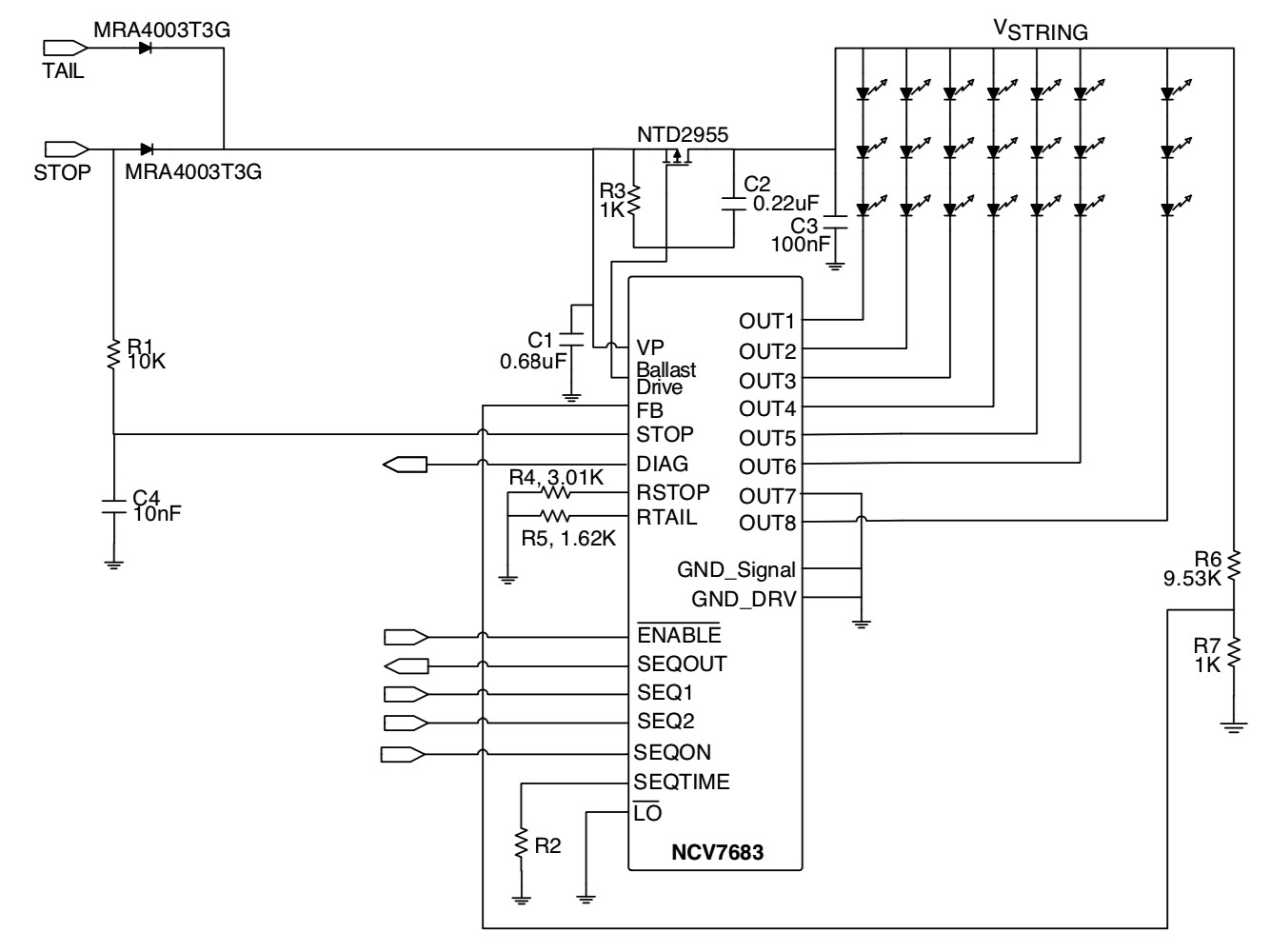

外部FETバラストトランジスタを使用したNCV7683の一般的なアプリケーション。 （出典：On Semiconductor）
NCV7691は、外部NPNバイポーラトランジスタとフィードバック抵抗のみを使用して、1つまたは複数のストリングでLEDを駆動するための安定化された広い電流範囲を提供します。このドライバーは、マルチチャネルシステムにシングルチャネルを追加するための設計の柔軟性を提供し、PWM入力を介して調光機能をサポートします。 NCV7691には、オープンストリング、短絡、およびサーマルシャットダウンが含まれており、重要な照明の安全で信頼性の高い動作を保証します。派生NCV7692は、応答時間の短縮とオープンロード検出のしきい値の削減を提供します。

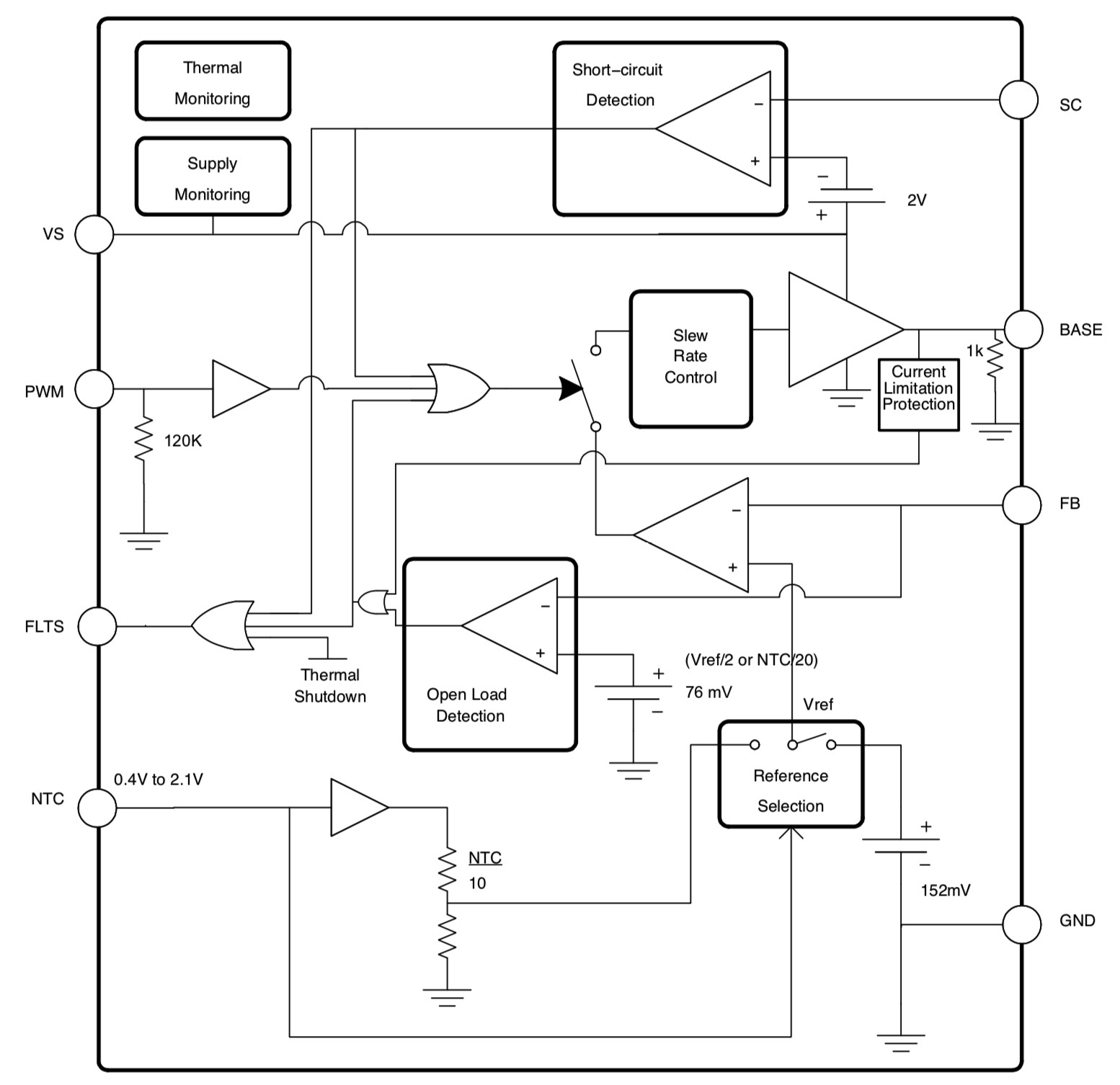

NCV7691の機能ブロック図。 （出典：On Semiconductor）
