遠心ポンプを調整する3つの方法
問題のあるクレーンエンジニアリングと呼ばれる廃水処理オペレーター。彼はリフトステーションの同じ遠心ポンプのベアリングを何度も交換していました。オペレーターのアカウントマネージャーが直接訪問したとき、何かがおかしいのは明らかでした。ポンプを見る前から、外からベアリングを磨く音が聞こえました。 リフトステーション。
簡単なチェックで、ポンプとモーターの位置がずれており、過度の騒音とベアリングの早期摩耗が発生していることがわかりました。
回転機械への損傷の最大50％は、ミスアライメントに直接関係しています。機械の振動、ベアリングの損傷、シールの早期摩耗、カップリングの損傷はすべて、設置時にポンプが不適切に位置合わせされた場合に発生する問題の例です。位置がずれているポンプは、位置が合っているポンプよりも最大15％多くのエネルギーを消費する可能性があります。
ポンプの調整に使用される3つの一般的なツールと方法があります。それぞれの長所と短所は次のとおりです。
ストレートエッジ- この方法では、ポンプとモーターのカップリングに直定規を置き、コンポーネントが整列しているかどうかを視覚的に確認する必要があります。
- 長所
- すばやく簡単に実行
- 短所
- 非常に不正確です。今日の高性能機械と稼働時間への期待には、より正確な測定が必要です。
リバースダイヤルインジケーター- この方法では、放射状の振れと角度をチェックする2つのインジケーターを使用します。次に、読み取り値を数式に接続して、適切な位置合わせのためのシム要件を計算します。
- 長所
- 非常に正確で、直定規よりもはるかに正確です。
- 短所
- 時間と手間がかかる
- 高度な技術スキルが必要です
- 読み取りエラー

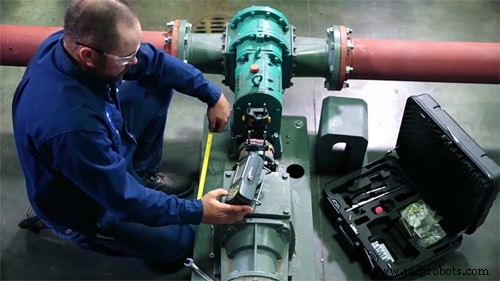

レーザーアライメント- この方法では、レーザーを使用して相対的なシャフト位置を決定します。次に、コンピューターが調整の推奨を行います。
- 長所
- 利用可能な最も正確な方法（.0001まで）
- 慣れれば、オペレーターはポンプ/モーターをすばやく調整できます
- 短所
- コスト-利用可能な方法の中で群を抜いて最も高価です
- 最初は、設定がやや複雑です
廃水オペレーターは、このポンプレーザーをクレーンエンジニアリングサービスチームが調整することを選択し、ベアリングからの騒音はすぐに収まりました。今では、起動前にすべてのポンプが適切に配置されていることを確認しています。
あなたのポンプはうるさいですか？それについてお問い合わせください！ウィスコンシン州とミシガン州北部の企業や自治体に技術支援を喜んで提供します。
