Tech Spotlight:ボールベアリングのプリロード
ボールベアリングの場合、プリロードは誤解されている概念であることが多く、設計者とベアリングユーザーの両方から見落とされています。
ベアリング製造プロセスの最終ステップの1つは、個々のベアリングコンポーネント(外輪、内輪、ボール、リテーナー(またはボールセパレーター))の組み立てです。ベアリングを組み立てるときは、内部クリアランスを制御するか、リングとボールの間に緩みを持たせる必要があります。これは、ほとんどのベアリングカタログでラジアルプレイと呼ばれています。

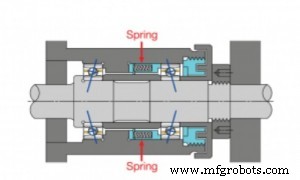

特定のアプリケーションでは、ベアリングのペアが正しく動作するために、この内部クリアランスを削除する必要があります。自由な内部すきまを取り除く目的で、1対のベアリングに軸方向の荷重を加えることを予圧と呼びます。
ボールベアリングをプリロードする利点は次のとおりです。
回転精度と正確なシャフト位置決め
ボールの横滑りの排除または低減
加えられた荷重下での軸方向および半径方向のたわみの制御と低減
ノイズの低減
ベアリング間の荷重分散
プリロードは、ほとんどの高精度および高速アプリケーション、特に回転および位置の精度が必要な場合に重要です。
動作条件下で、ベアリングに半径方向の遊びがある場合、これは、一方のベアリングレースがもう一方に対して半径方向および軸方向に移動できることを意味します。回転すると、この緩みはぐらつきまたは非反復的な振れに変換されます。この動きは、工作機械のスピンドル、電気モーター、光学エンコーダー、流量計、高速ハンドツールなどのアプリケーションでは受け入れられません。
軸方向の予圧を加えると、ボールがレースウェイに接触し、接触角が確立されて、ボールセットが均一な円周面で回転します。
http://www.bearingtips.com
にあるMikeSantoraの記事
