CNC旋盤 機械部品 識別クイック リファレンス ガイド
CNC旋盤 機械部品 識別テスト
前回「CNC旋盤 入門、主要部品と機能」で学んだ部品を、写真を見て識別できるかテストします。
問題 1

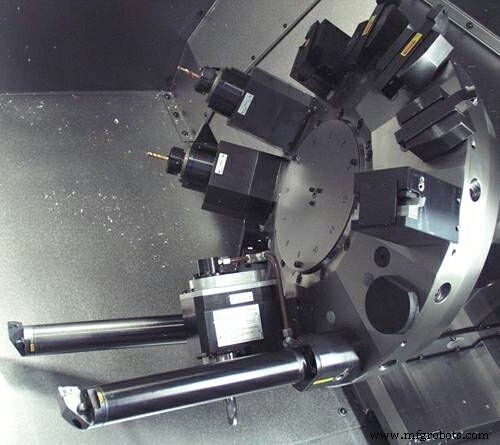

下の写真はどの部品でしょうか？
解答
これはCNC旋盤の 工具タレット（ツールタレット） です。
CNC工具はこのタレットに取り付けられ、プログラム指令でインデックス（切削位置へ割出し）されてから切削が開始されます。
問題 2

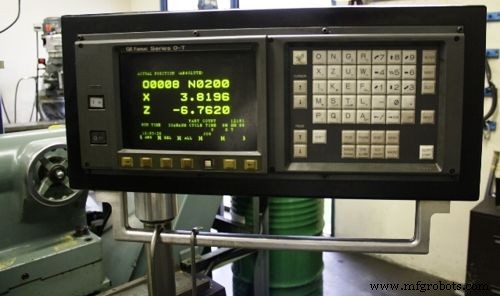

この部品は何でしょう？
解答
これはCNC工作機械の 操作盤（コントロールパネル） です。
NCプログラムの登録・編集・削除、軸移動・主軸回転数制御など、機械操作の全てをこのパネルから行います。軸移動キー、主軸制御キー等多数のキーを備えます。
問題 3

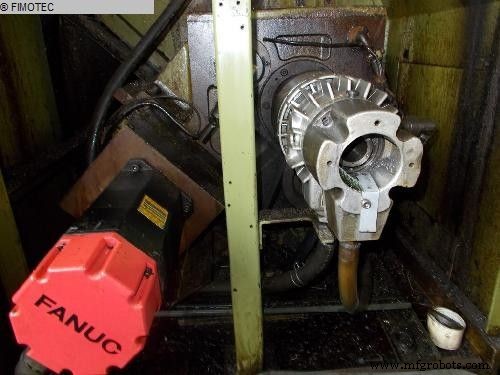

少し難易度高めです。この機械の主要部品で、最も騒音の発生源と思われる部分です。
解答
これはCNC旋盤の ヘッドストック（主軸台） です。
ヘッドストックは旋盤の心臓部で、メインモータ（主軸駆動）、ギアボックス、潤滑ポンプ等を内蔵し、チャック・主軸を駆動します。
