PoEデバイスは90Wの電源を提供します
Silicon Labsは、完全なPower over Ethernet(PoE)ポートフォリオを導入しました。これにより、90 W PoEを電力供給機器(PSE)および電力供給装置(PD)に追加するコストと複雑さが軽減されます。 90 WPoEポートフォリオはIEEE802.3bt規格に適合しており、ワイヤレスアクセスポイントとIoTワイヤレスゲートウェイの機能を拡張し、PoE駆動の5Gスモールセルとデジタルビルディングを可能にします。
PoEポートフォリオは15Wから90Wの範囲であり、PSEおよびPDアプリケーションにいくつかのオプションを提供します。ポートフォリオには、Si3471 PSEコントローラー、Si3474クアッドイーサネットポートPSEコントローラー、およびSi34071シングルチップPDソリューションの3つの新しい802.3bt準拠デバイスが含まれています。

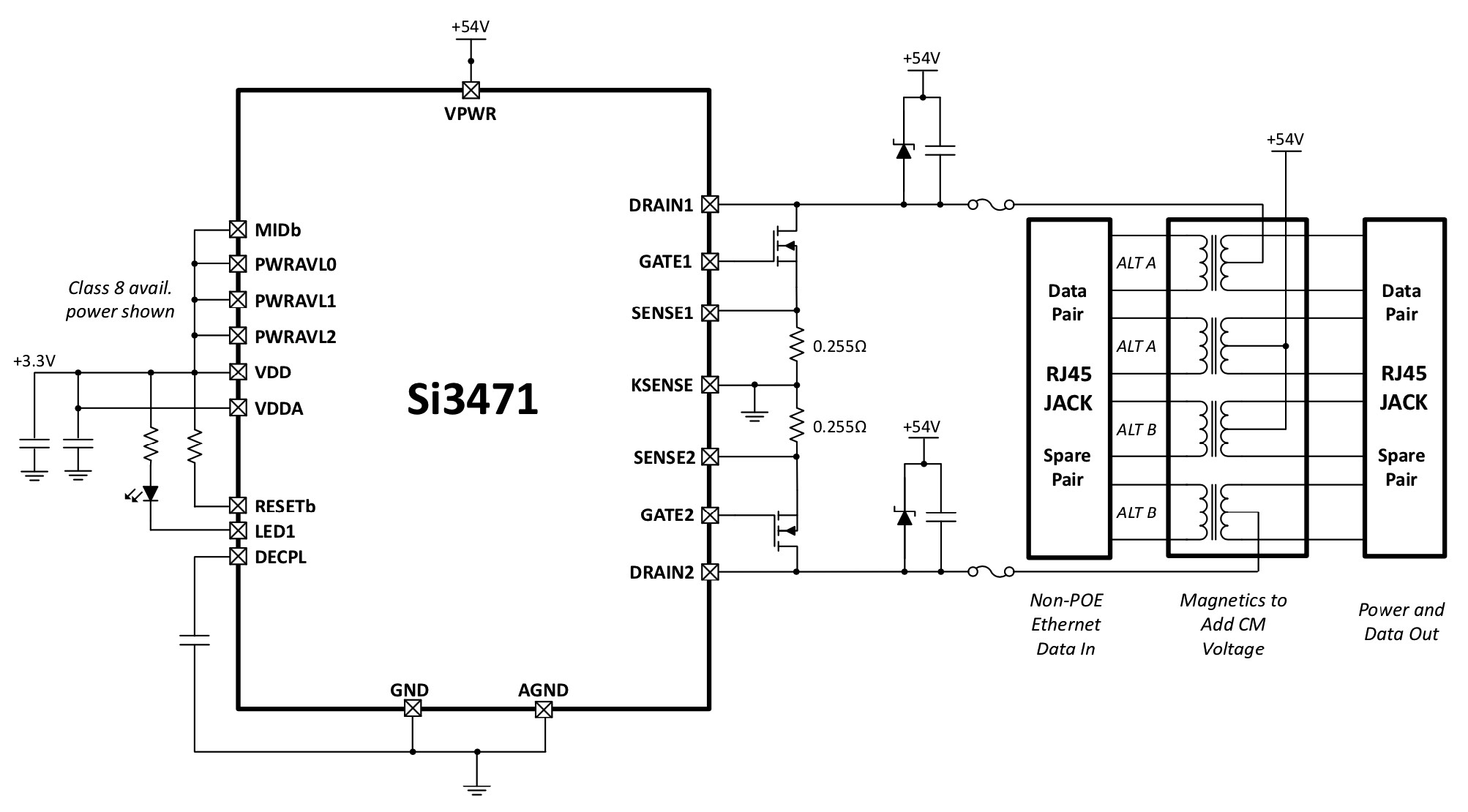

802.3bt準拠の設計でSiLabsSi34071を使用する一般的なアプリケーション回路。 (出典:Silicon Labs)
業界初の完全自律型の90Wシングルポート802.3bt準拠の電源ソリューションとして主張されているSi3471PSEコントローラーを使用すると、シングルポートミッドスパンまたは「インジェクター」に90Wの電力を簡単に追加できます。このデバイスは、外部ホストMCU、ファームウェアのダウンロード、またはソフトウェアプログラミングを必要とせず、3つのデジタルI / Oピンを使用して構成するのは簡単です。 Si3471は、小さな38ピン、5×7 mmQFNにパッケージ化されています。
Si3474クアッドイーサネットポートPSEコントローラーは、最大4つの90 W 802.3btPoEポートまたは最大8つの30W 802.3at / af PoEポートに電力を供給します。これにより、設計者は、産業用および商用のイーサネットスイッチとセキュリティ記録装置に高い柔軟性を提供します。デバイスは、各ポートでフルパワーの自律モードまたはホストモードで動作できるため、開発者はI 2 を介して電力を管理できます。 フル機能のレジスタマップを備えたCインターフェイス。 Si3474は、業界標準のピン配列を備えた56ピン8×8mmパッケージで提供されます。
Si34071シングルチップPDソリューションは、802.3btインターフェースと、90%以上のエンドツーエンド効率を達成できる統合された高効率DC / DCコンバーターを組み合わせたものです。このデバイスは、5Gスモールセル、ワイヤレスアクセスポイント、およびIoTゲートウェイに高電力を提供します。 Si3471 PSEコントローラーのコンパニオンであるSi34071は、小型の32ピン5×5 mmQFNパッケージで提供されます。
Si3471のサンプルと生産数量は現在入手可能です。価格は10,000ドルで1.97ドルから始まります。 Si3471評価ボード(EVB)の価格は105ドルです。
Si3474サンプルとEVBは2020年4月に利用可能になります。価格は10,000ドルで3.33ドルから始まります。 Si3474EVBの価格は199ドルです。
Si34071のサンプルとEVBは、2020年4月に利用可能になります。価格は10,000ドルで2.13ドルからです。 Si34071 71-WフォワードコンバータEVBの価格は119ドルです。
