形状記憶材料：熱によって曲がり、戻り、変形する仕組み

今回のブログでは、重要性が高まっている材料の一種である形状記憶材料についてご紹介します。

これらの材料は変形させた後、外部刺激（通常は温度）を与えることで元の形状を回復するという特徴を持っています。以前の記事でも触れましたが、これはスマートマテリアルの一種です。

例えば、スプーンやピンが曲がってしまった経験は誰にでもあるでしょう。それらを放射器の上に置くだけで元の形に戻ると想像できますか？形状記憶材料ならそれが可能で、その利点はそれだけにとどまりません。

形状記憶材料とは

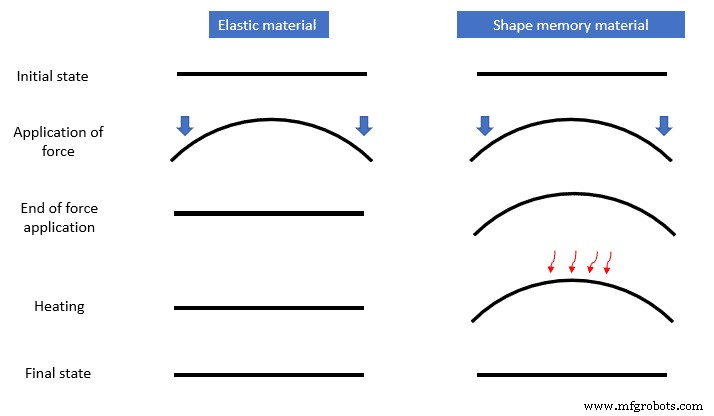

前述の通り、形状記憶材料は変形を受けた後、元の形状を取り戻すことができます。このように説明すると弾性材料の振る舞いと似ているように思えますが、実際には大きく異なります。その独自性は、変形を引き起こす力がなくなっても変形した形状が維持され、材料の温度を上昇させることで初めて元の状態に戻る点にあります。

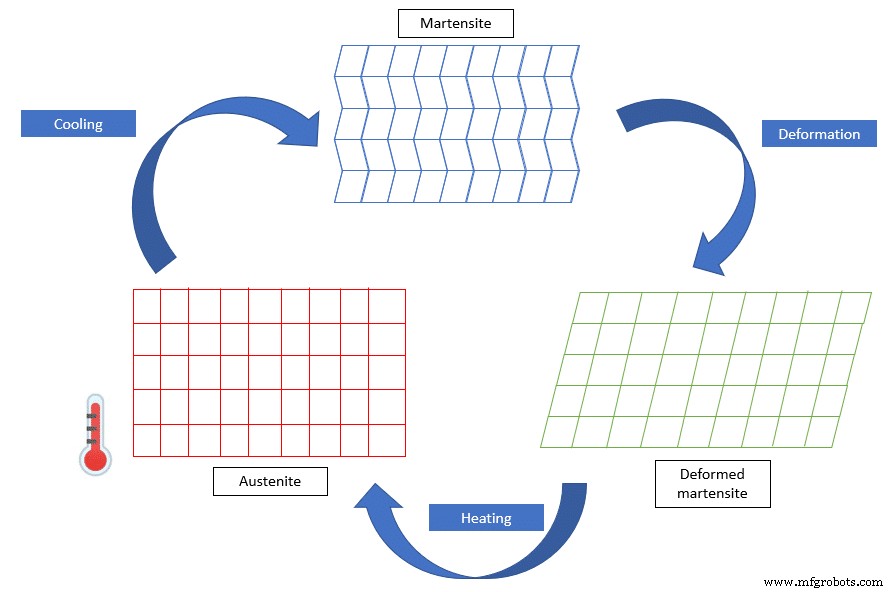

この温度による元の形状への回復は、材料の内部構造の変化によるものです。これらの材料は低温では層状および線維状の配列をとり、変形しやすい状態になります。これは一部の層が他の層に対して移動できるためで、マルテンサイト相と呼ばれます。加熱すると、材料はより剛性の高い立方晶配列をとるようになり、材料の移動も変形も許されなくなります。これはオーステナイト相と呼ばれます。この層状構造から立方構造への転移には、材料を元の形状に戻し、受けた変形をすべて解消するだけの力があります。再び温度を下げると、材料は再び層状に配列され、変形可能な状態に戻ります。このプロセスは材料の原子配列に典型的なものであり、その振る舞いに影響を与えることなく無数に繰り返せるため、センサーやバルブにおける摩耗や疲労による機械的破損を防ぐことができます。

ビジネスにおける形状記憶材料の用途

これらの材料をマルテンサイト相からオーステナイト相へ移行させるには、前述の通り温度を上昇させる必要があります。これは熱を与える方法や、非常に便利なことに電気を流す方法で実現できます。電気を用いてこれらの材料の温度を上下できるという事実は、アクチュエータやセンサーとしての使用に理想的な候補となります。同じ温度では常に同じ変形回復が起こるため、非常に精密なアクチュエータやセンサーとして機能します。また、これらの材料で生じる変形は、これらの用途で一般的に使用される他の材料よりも高速に進行します。

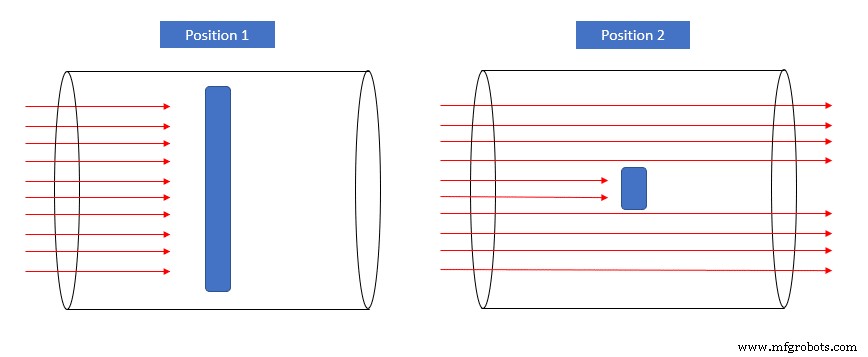

形状変化材料が熱によって元の形状を取り戻し、再び変形可能になることは、一部の用途では便利ですが、アクチュエータのように固定された2つの位置間を移動する必要がある用途ではどうでしょうか。これも可能です。異なる温度で2つの形状記憶を持つ材料が存在するためです。これにより、材料の形状を2つの異なる既知の温度で設定でき、非常に便利です。

形状記憶材料の種類

これまで最も広く使用されている形状記憶材料は金属系のものです。中でもニチノール（ニッケル・チタン合金）は優れた特性を持つため、最もよく使用されています。その他にも、銅・亜鉛・アルミニウム（Cu-Zn-Al）合金、銅・アルミニウム・ニッケル（Cu-Al-Ni）合金、鉄・マンガン・シリコン（Fe-Mn-Si）合金など、形状記憶効果を示す金属合金があります。

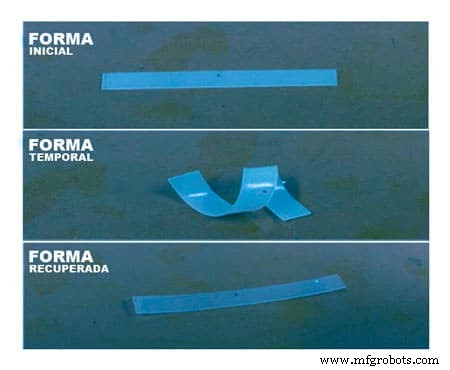

最近まではこれらの材料は金属系のみでしたが、近年の研究によりプラスチック（高分子）系の形状記憶材料が登場しました。プラスチック特有の軽量性により、より軽い部品が求められる用途で有望視されています。また、形状変化や自己修復機能を持つプラスチック材料も、形状記憶材料と類似の特性を示します。

まだ研究段階で広く普及していないものとして、形状記憶セラミックスや形状記憶強磁性材料があります。それでも、将来的にはこれらすべてのタイプの材料が大きな影響を与えることは間違いありません。

応用例

いくつかの応用例をご紹介します：

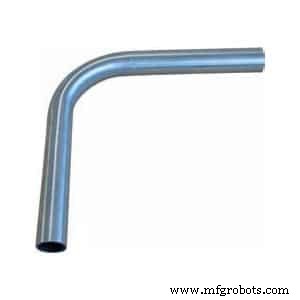

現在拡大しつつある応用の一つは、溶接なしでのパイプ接合への利用です。原理はシンプルで、形状記憶材料を管の内部に配置し、熱を加えて元の形状（より大きな直径）に回復させることで、管を確実に固定します。材料が管の内側から押し出す圧力により管同士が密着し、分離が非常に困難になります。場合によっては溶接よりも強固な接合が可能です。

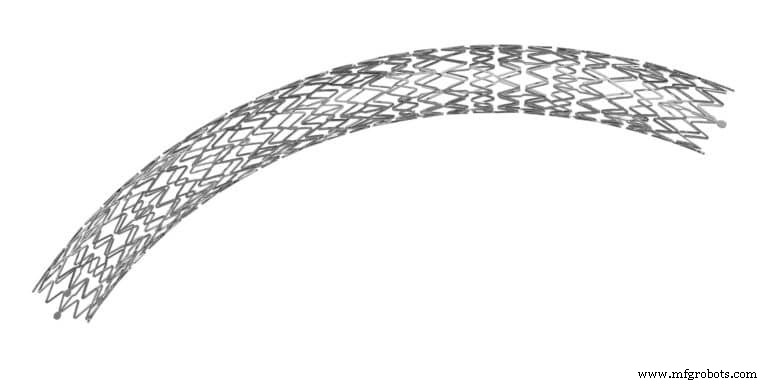

同じ原理が医療分野での閉塞除去にも応用されています。詰まった静脈や動脈に挿入できる小さなステントを作製し、体温に触れると拡張して血液の流れを再開させます。

これらは管状形状での応用例ですが、応用分野と可能な形状は非常に広範です。例えば、自動車や航空機のボディに適用し、走行中に形状を変化させて空力特性を改善し、燃料消費を削減するといった用途も考えられます。アクチュエータの観点から見れば、将来的にはその大半が形状変化材料で作られる可能性があります！

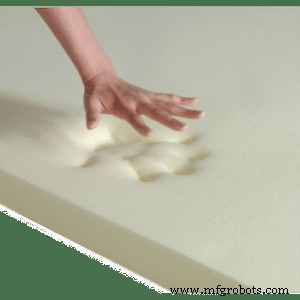

現在、形状記憶材料は医療機器やヘルスケア用品（歯科インプラントから手術器具まで、滅菌が容易）、日用品（体温で形状を戻すワイヤー入りブラジャー、座って変形しても形状を回復するマットレスなど）に見られます。軽量で耐久性があり、高温でも動作できるため、ロケットや宇宙探査機などの航空宇宙部品にも広く使用されています。

これらの材料が持つ多様な応用可能性と利点を考慮すると、今後数年間でさらに注目され、気づかないうちに多くの製品に採用されるようになるでしょう。研究が活発に進められ、実用化が加速しています。
