制御弁の動作原理：技術概要

制御弁の解説

制御弁は産業プロセスにおける圧力と流量を自動調整します。高圧・高温で稼働するプラントではクラス300バルブが義務付けられ、プラント全体でクラス300を使用すれば互換性と一貫した性能が保証されます。

グローブバルブが動力制御用として最も一般的。フランジ端でメンテナンス容易、バルブシートはディスクで動かされ、油圧、空気圧、電気、機械アクチュエータで駆動可能。ディスクをバルブボディに対して移動させ、流体に利用可能な断面積を調整することで流量制御。ディスクはステムでアクチュエータに直結し、精密な位置決めを可能にします。

これらバルブはプロセスストリーム特有の圧力、速度、温度、慣性の動的力に耐えるよう設計。製品品質低下やネットワークループ障害を招く擾乱を吸収し、重要変数を運転包絡線内に維持。

負荷歪み対抗のため、センサーとトランスミッターがプロセス変数のリアルタイムデータを収集しセットポイントと比較。コントローラーが情報処理し必要な是正動作を決定、アクチュエータに信号送信。制御戦略実行後、バルブがプロセスを目標状態に戻しループをクローズ。

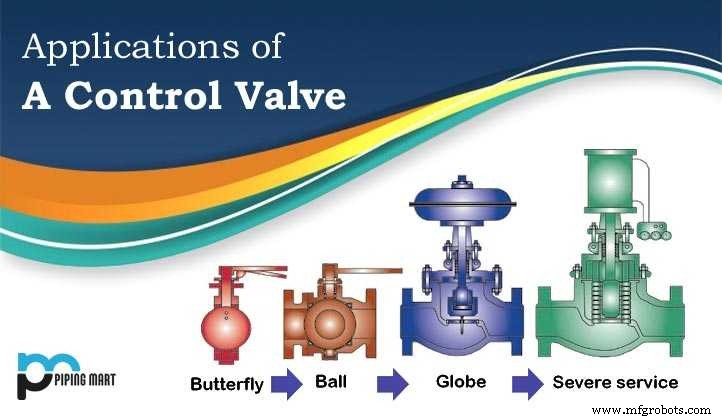

制御弁の用途

制御弁はほとんどのプロセスループで最終制御要素として機能、トランスミッター信号を機械的動きに変換し、空気、蒸気、水、化学薬品の流量を調整。精製・化学製造セクターの総資本・維持費の約15%を占めます。

重要性にもかかわらず、制御弁は基礎分野（流体力学、冶金学、騒音制御、配管設計）への不慣れから計装エンジニアに見過ごされがち。各ループはセンサー、トランスミッター、センサー出力とセットポイント比較のコントローラー、是正を実行する制御弁で構成。

こうしてセンサーがプロセス状態を提供、コントローラーが脳、バルブが筋肉として機能し、自動制御システムで最も重要かつ頻繁に誤解されるコンポーネントを形成します。
