古いCNC真空ポッドを再利用：コスト削減と廃棄物減少のスマートな方法

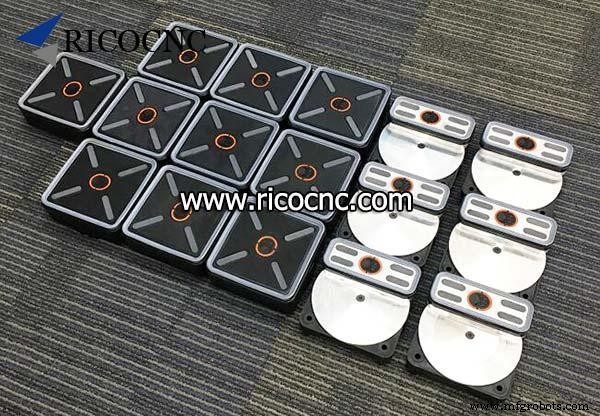

古いCNC真空ポッドを捨てないで！

背景：CNC加工センターの重要性

CNC加工センターは木材加工業界や木工工房で不可欠な存在となっています。ルーティング、穴あけ、切断、測定、3D加工など多機能で、合板、パーティクルボード、MDFパネルなどを自動・量産でフライス加工、切断、研磨できます。家具、階段、ドア、窓、内装部品などの製造に最適なソリューションを提供し、生産性と効率を大幅に向上させます。

CNC真空ポッドの役割と摩耗問題

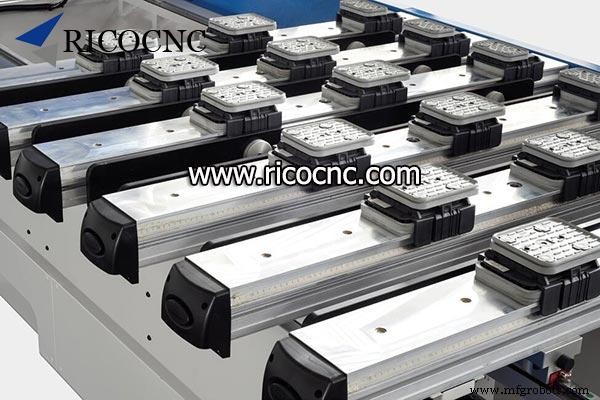

CNC真空ポッドは、コンソールテーブルやプレーンテーブルを持つCNC加工センターのワーククランプシステムの一部です。小型・高精度部品の加工に適し、側面加工もサポートします。真空クランプ技術により、ワーク底面に吸着させてしっかり固定し、テーブルから浮かせた状態で穴あけやエッジ加工が可能です。

しかし、連続したワーククランプにより摩耗は避けられません。また、操作ミスなどで切削工具によって真空シールポッドが損傷することもあります。損傷したら「古い吸着ポッドを捨てて新品を買う」のが一般的ですが、もっと良い解決策があります。

CNC真空カップは複数部品で構成

必ずしも丸ごと交換する必要はありません。軽微な損傷なら、吸着プレートやゴムガスケットのみを交換して低コストで修理でき、スペアパーツコストを大幅に削減できます。

PTP加工センターで一般的な3種類のCNC真空ブロックを例に説明します。

1. Biesse（ビエッセ）CNC真空ポッド

Biesse交換用ポッドは、ROVER GOLD、ROVER GOLD G、ROVER K SMART、ROVER A、ROVER SMART、ROVER M5、ROVER B、ROVER CなどのBiesseポッド&レールCNCで広く使用されています。

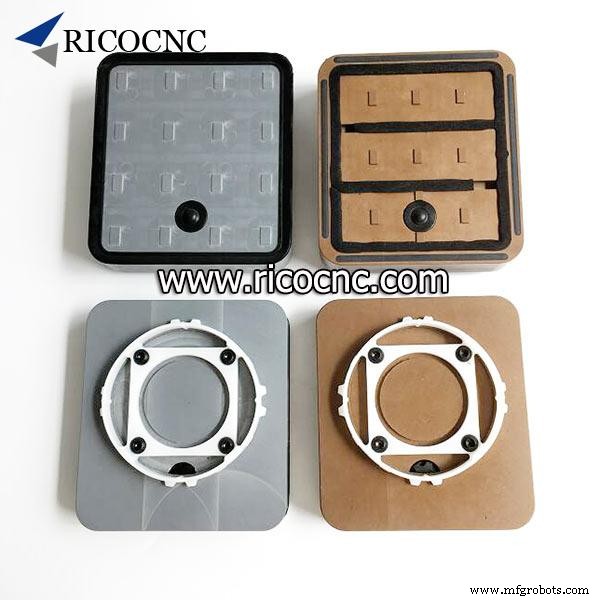

高さ29mm、48mm、74mmの3種類、ブラウンとグレーの2色があります。ブラウンは旧型機、グレーは新型機で主に採用されています。

Biesseフラットテーブルポッドのサイズ展開：

高さ	フルポッド	ハーフポッド (1/2)	1/3サイズポッド
74mm	132×146×74mm	132×75×74mm	132×54×74mm
48mm	132×146×48mm	132×75×48mm	132×54×48mm
29mm	132×146×29mm	132×75×29mm	132×54×29mm

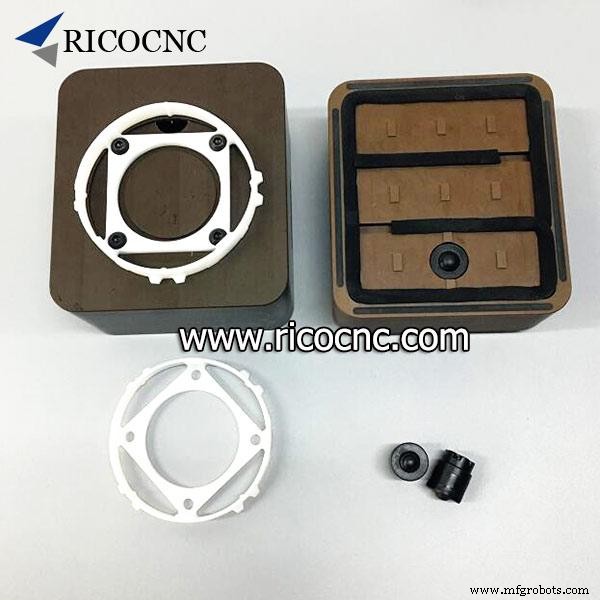

Biesse吸着カップは主に4部品で構成：ベースボディ、底部白色ロケートリング、黒色ボールバルブ、軟質ゴムシールガスケット。ベースボディは損傷しにくいですが、その他の部品は摩耗・損傷しやすいため、軽微な損傷ならこれらの小部品のみ交換可能です。

2. Schmalz（シュマルツ）シリーズ真空吸着カップ

Homag、Weeke、IMA、HOLZ-HER、Biesse、SCM、Morbidelli、Felder、Busselato、Reichenbacher、Masterwood、Houfek、Excitech CNCなど多くの加工センターに対応。

VCBL吸着ブロックの寸法：

• 高さ50mm：125×75×50mm、140×115×50mm
• 高さ100mm：125×75×100mm、160×115×100mm

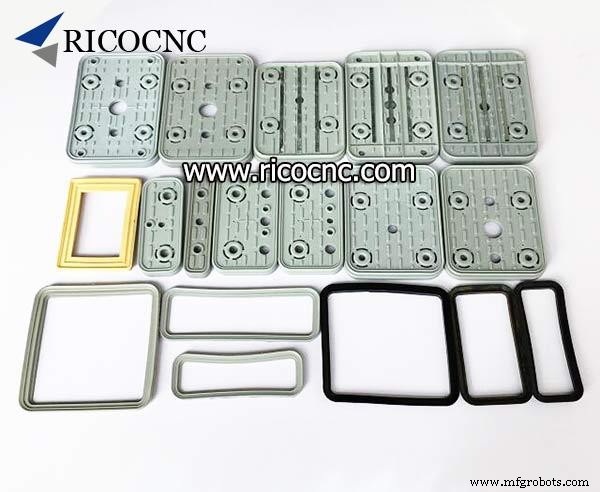

このタイプは、ブロック損傷時、上部または下部のゴム吸着プレートを交換するだけで済むことが多く、工具不要で迅速・簡単に交換可能です。各種機械テーブルシステムに対応する様々なサイズの交換用吸着プレートが用意されています。

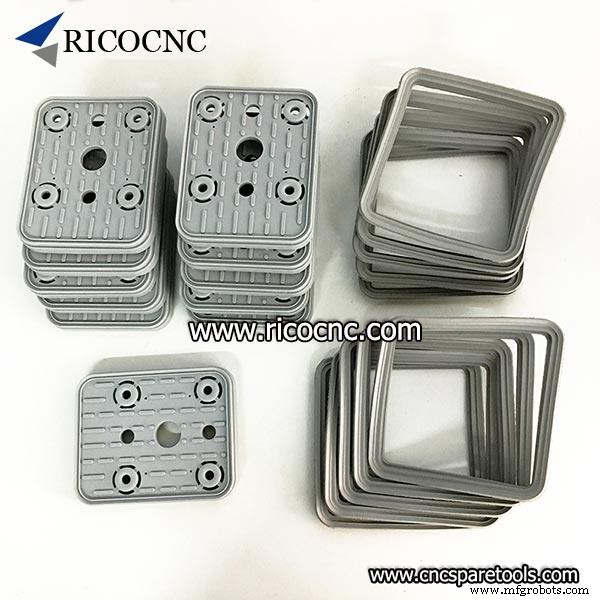

交換用ゴムシールのサイズ例：

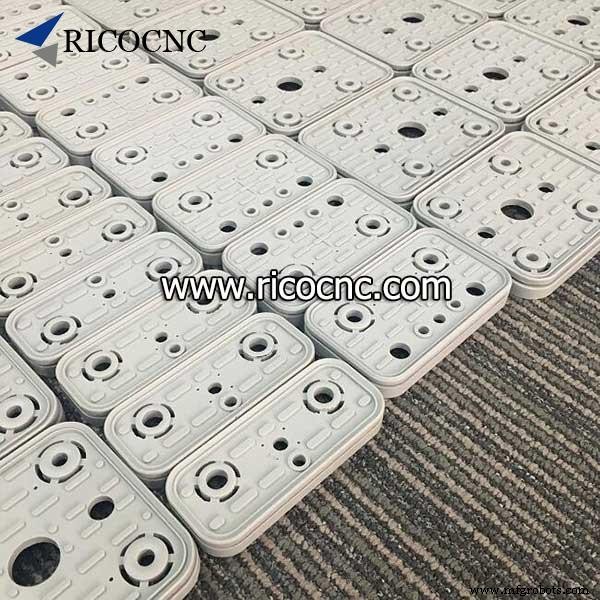

上部Schmalz吸着プレート：

• 125×75mm トップゴムシール - OEM P/N: 4-011-11-0079 / Schmalz相当: 10.01.12.00011
• 125×75mm トップ - OEM P/N: 4-011-11-0196
• 140×115mm トップ - OEM P/N: 4-011-11-0071
• 160×115×17mm トップ - OEM P/N: 4-011-11-0192
• 120×50 トップ - 品番: 10.01.12.00012
• 130×30 トップ - 品番: 10.01.12.00723

下部真空ゴムパッドカバー：

• 140×115mm ボトムゴムカバー - 品番: 10.01.12.00228
• 160×115mm ボトム - OEM P/N: 4-011-11-0340
• 160×115mm ボトム - 品番: 10.01.12.00922

3. SCM CNC真空保持ポッド

SCM Morbidelli ポイントツーポイントCNCルーターマシン用の交換用真空カップです。

SCM Morbidelliコンソール用真空ブロックサイズ：

• SCM CNCポッド 145×145 H=50mm 品番: 2937220763F
• SCMクランピングブロック 145×55mm H=50mm 回転式

SCMクランピングポッドが損傷しても、丸ごと交換する必要はありません。軟質ゴムガスケットと黒色底部シールのみの交換で済みます。

真空ポッドのゴムガスケット交換方法

古い真空ブロックに新しいゴムガスケットを取り付ける手順については、詳細ガイドをご参照ください。

RicoCNC：プロフェッショナルなCNC真空ポッドサプライヤー

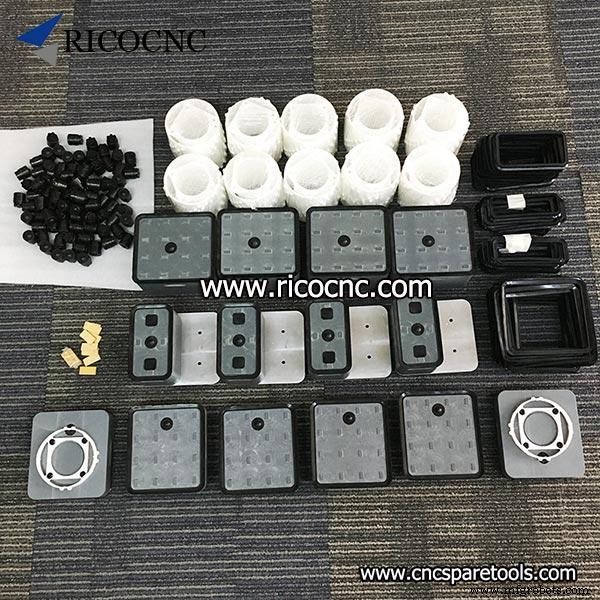

RicoCNCは、P2P CNCマシン用の多様な吸着パッドを供給する専門サプライヤーです。Biesse Rover真空ポッド、Weeke CNC真空ポッド、Holzher CNCポッド、SCM真空ポッド、Homag CNC吸着ポッド、Schmalz真空カップ、Stiles Machinery CNC真空ポッド、Masterwood CNC交換ポッドなどに対応。交換用ゴムシールとパッドも取り揃えています。世界中のお客様に対応し、英国、オーストラリア、米国などどこへでも国際宅急便でお届けします。

CNCルーターパーツ（CNC真空ポッドなど）をお探しの方は、ぜひお問い合わせください。CNCテーブル用のコストパフォーマンスに優れたアフターマーケット真空ポッドをご提供します。
