スイッチを直列に配線する方法は？

2つのスイッチを直列に接続して単一の負荷を制御する方法

今日の基本的な家庭用電気配線の設置チュートリアルでは、2つのスイッチを直列に配線して接続する方法を学習します。 単一のライトポイントを制御および操作します。

一般的な電気配線の設置では並列または直並列接続が使用されるため、ほとんどの場合、これは一方向スイッチを直列に配線するための推奨される方法ではありません。場合によっては、接続が役に立たないように見えることもありますが、負荷を操作するには両方のスイッチをオンにする必要がある一方で、2か所から1つの負荷を制御する必要がある場合があります。

• 関連記事：スイッチを並列に配線する方法

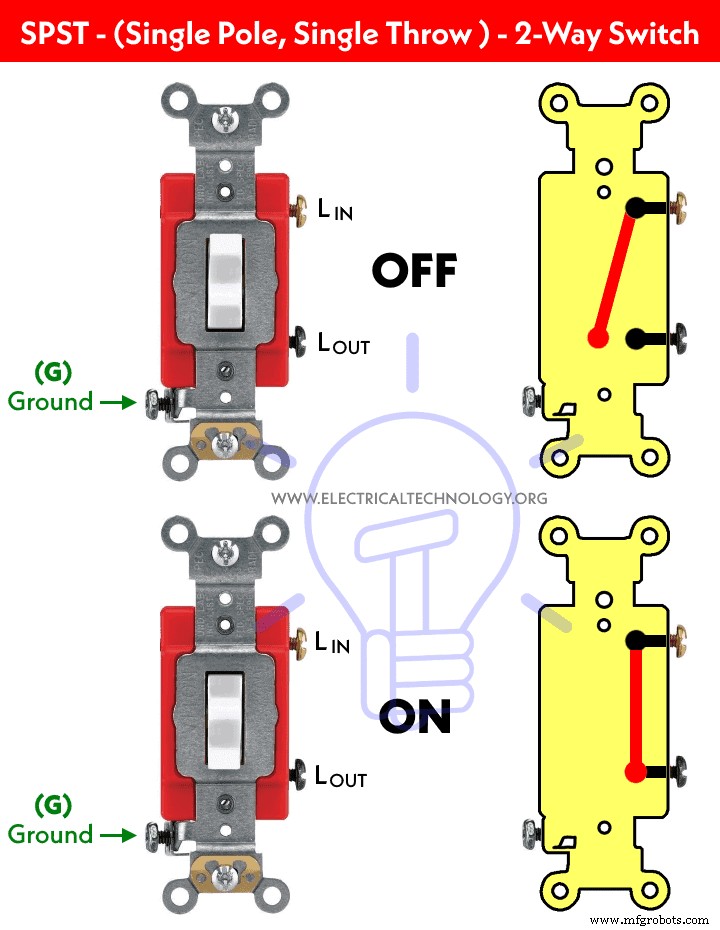

詳細を説明する前に、一方向の基本的な構造と操作メカニズムについて説明します（北の2方向 アメリカ ）スイッチ これは下の図に示されています：

以下は、一方向スイッチを直列に配線する方法を示す回路図と配線図を含む簡単なステップバイステップのチュートリアルです。

要件：

• シングルウェイスイッチ（SPST =単極シングルスルー）x2いいえ
• ランプ（電球）x1いいえ
• 短いケーブルx4いいえ


手順：

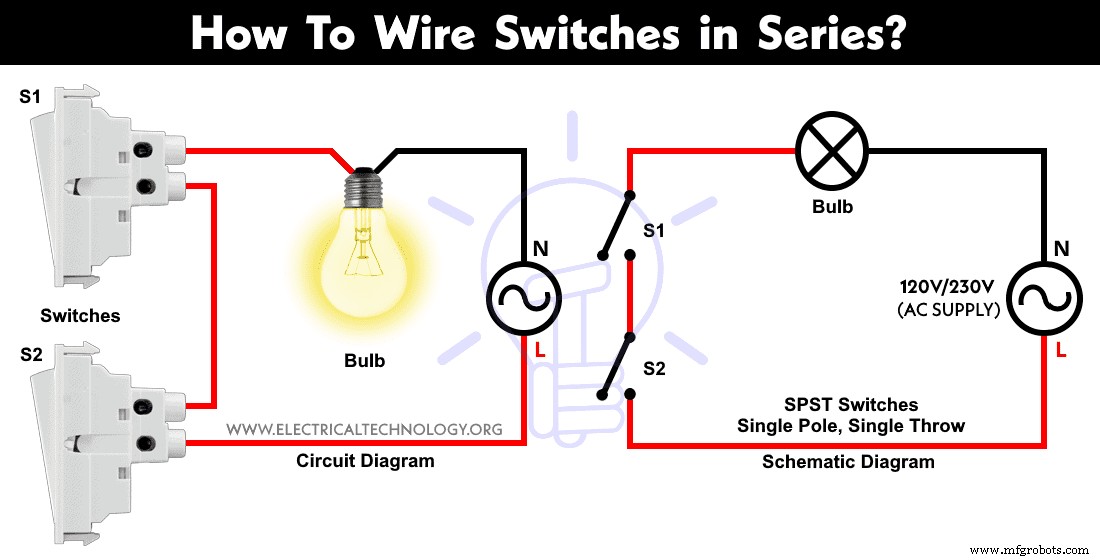

下の図に示すように、2つの一方向スイッチ（電球を直列に接続）を電源に接続します。両方のスイッチがS ₁であることに注意してください およびS ₂ 回路を完成させるには閉じる必要があります。

電気器具と直列に接続されているスイッチ、つまりライトポイントがさらにある場合、負荷を操作するには、すべてのスイッチがオンの位置にある必要があります。単一のスイッチの1つが開いていると、回路は機能しません。

回路は、両方のスイッチがオンの位置にある場合にのみ完了します。つまり、スイッチの1つが開いているかオフの位置にある場合、電球は点灯しません。これは、2つの一方向スイッチで制御するために直列に接続されている他の負荷についても同じです。

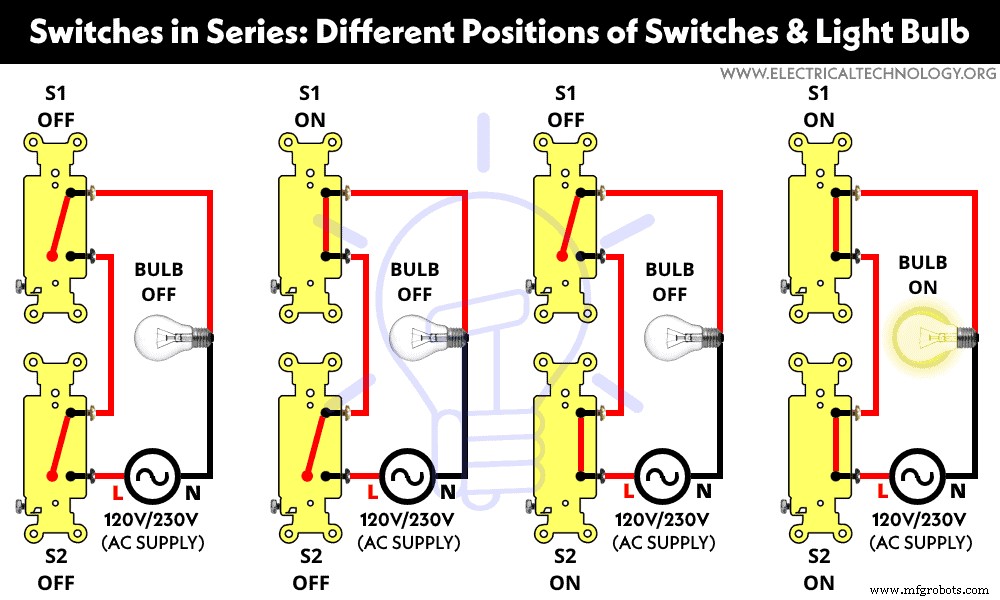

以下は、直列に接続された場合の単方向スイッチとライトポイントのさまざまな位置です。

切り替え位置をオン状態にするには電球の場合、上記の操作は、以下に示すデジタルロジックとゲートの真理値表と同じです。

スイッチ1	スイッチ2	ランプの位置
0=オフ	0=オフ	0=オフ
0=オフ	1=オン	0=オフ
1=オン	0=オフ	0=オフ
1=オン	1=オン	1=オン

簡単に言うと、4つの切り替え位置があり、両方のスイッチがオンの位置にある場合、電球が点灯します。一方、スイッチの1つがオフの位置にある場合、回路は開回路のように動作するため、回路に電流が流れないため、電球は点灯しません。いずれにせよ、接続されている他のすべてのスイッチはオフまたはオンの位置にあります。

次のgifは、電球に直列に接続されたスイッチのすべての位置を示しています。両方のスイッチがオンの位置にあるとき、電球がオンになっていることを明確に示しています。いずれかのスイッチがOFFの位置にある場合、電球は点灯しません。

これが短いビデオバージョンです：

知っておきたいこと：

• スイッチ およびヒューズ 回線を介して接続する必要があります （ライブ）ワイヤー。
• 接続を直列に切り替えることは、家電製品を配線するための好ましい方法ではありません。代わりに、並列または直並列の配線方法の方が信頼性が高くなります。
• この種の配線接続では、必要な配線とケーブルが少なくて済みます。
• 信頼性が高く快適な配線方法ではありません。
• この配線接続は、必要な場合にのみ使用してください。

警告：

• 電気は私たちの敵です。あなたがあなたを殺す機会を与えれば、彼らは決してそれを見逃すことはありません。このチュートリアルを実際に行う際は、すべての注意と指示をお読みください。
• 電気機器の保守、修理、または設置を行う前に、電源を切断してください。
• 適切な指導と注意なしに電気に取り組もうとしないでください。
• 電気を扱う方法を知っている、十分な知識と実践的な仕事と経験を持っている人がいる場合にのみ、電気を使って作業してください。
• すべての指示と注意を読み、それらに厳密に従ってください。
• 電気配線接続の変更を行う前に、資格のある電気技師または電源会社に連絡してください。
• この情報の表示または使用による損失、負傷、または損害、または間違った形式の回路を試した場合、作成者は責任を負いません。だからお願い！電気がすべてで、電気は危険すぎるので注意してください。
