Arduinoハメ撮りビジョンクロック
コンポーネントと消耗品
>  |
| × | 1 | |||
 |
| × | 1 | |||
 |
| × | 1 | |||
 |
| × | 1 |
アプリとオンラインサービス
>  |
|
このプロジェクトについて
<図>
<図>

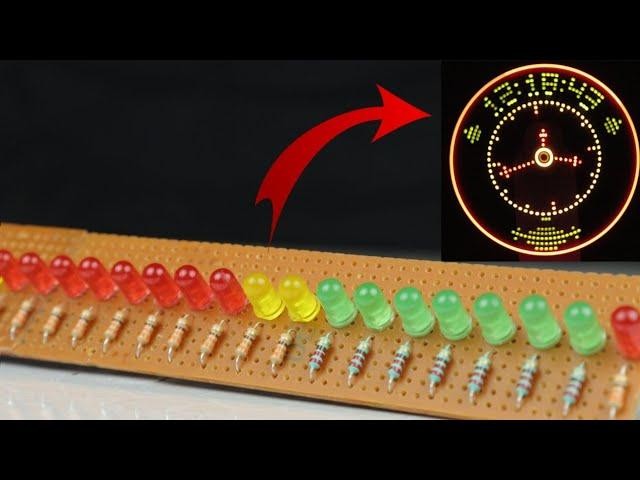

この記事の皆さん、こんにちは。簡単なArduinoPOV時計の作成について説明します。 ArduinonanoといくつかのLEDを使用してミニPOVディスプレイを作成しました
これがこのプロジェクトの専門です。通常、POV回路は9Vまたはもう少し重いバッテリーで動作するため、大型の高速DCモーターを使用してPOVディスプレイを作成します。
視覚効果を高めるための異なる色。デバイスは、ステップアップコンバーターを介してリチウムイオン電池で駆動されます
プロペラディスプレイは、LEDマトリックスのような方法です。 19 * 1マトリックス（19行1列）の形で配置された19個のLED（発光ダイオード）が含まれています。
ありがとう、NextPCB： NextPCBの支援とサポートにより、このプロジェクトは正常に完了しました。 PCBプロジェクトをお持ちの場合は、ウェブサイトにアクセスして、エキサイティングな割引やクーポンを入手してください。
NextPCBから$ 100のクーポンを取得します：https：//www.nextpcb.com/register
ここで新しいオファーを今すぐ確認してください
送料無料0 $ PCBプロトタイプ：https：//www.nextpcb.com/pcb-quote
感謝祭のクリスマスラッキードロー100％勝利：https：//www.nextpcb.com/christmas-lucky-draw
それらは、はしごの形で上下に配置されています。これらの19個のLEDは、テキスト、数字、記号などのコンテンツを表示するように作成できます。
ステップ1：必要な資料 <図>
<図>
<図> <図>
<図>
<図>
<図>
<図>
<図>
ここに回路関連のコンポーネントをリストアップします。このPOVディスプレイを構築するために必要となる可能性のある他のツールやものがあります。構造を説明する際にそれらについて言及します。
電子部品には、Arduino Nano 17LEDダイオードとホール効果センサーが含まれています。

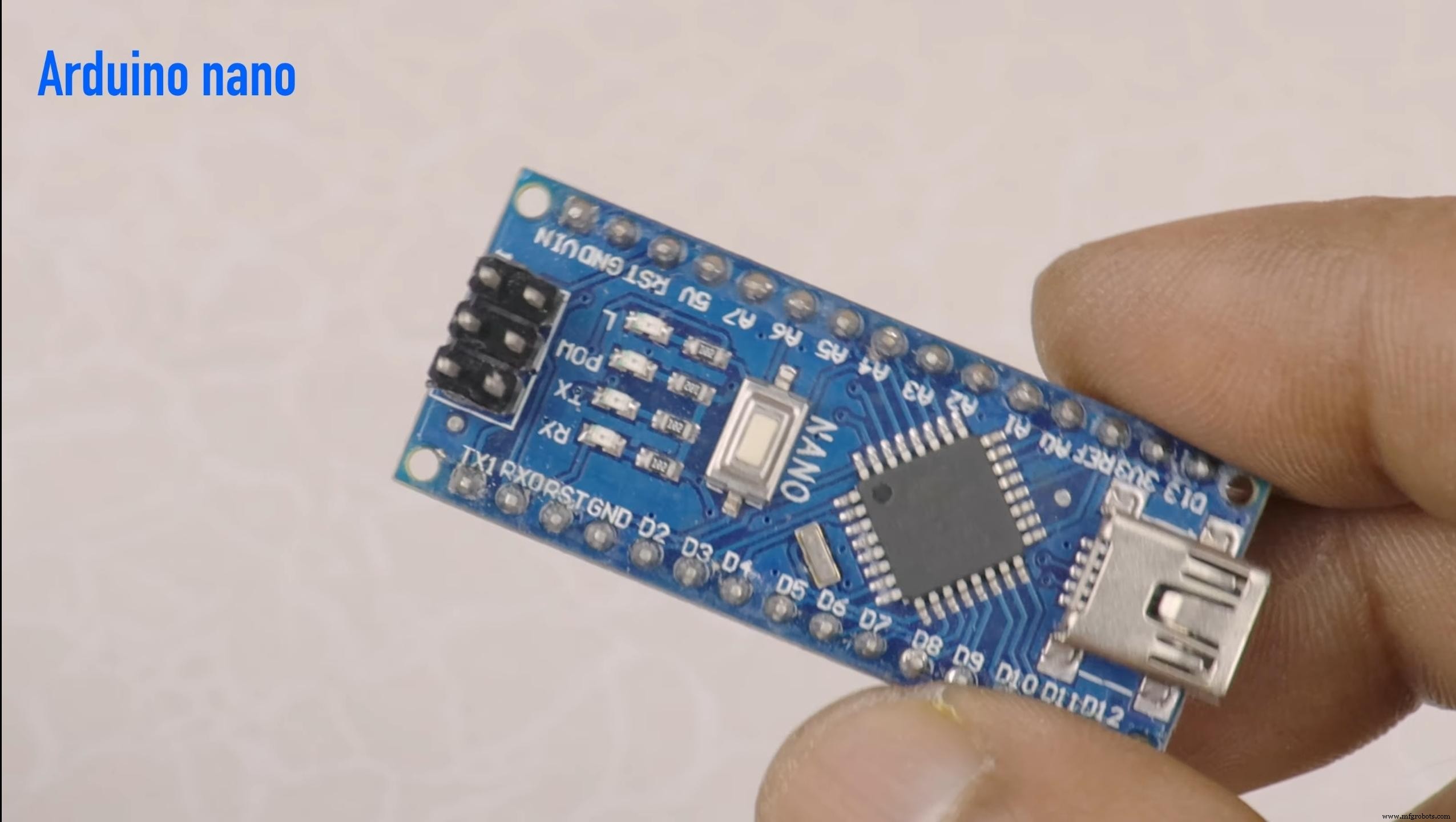

- Arduino nano

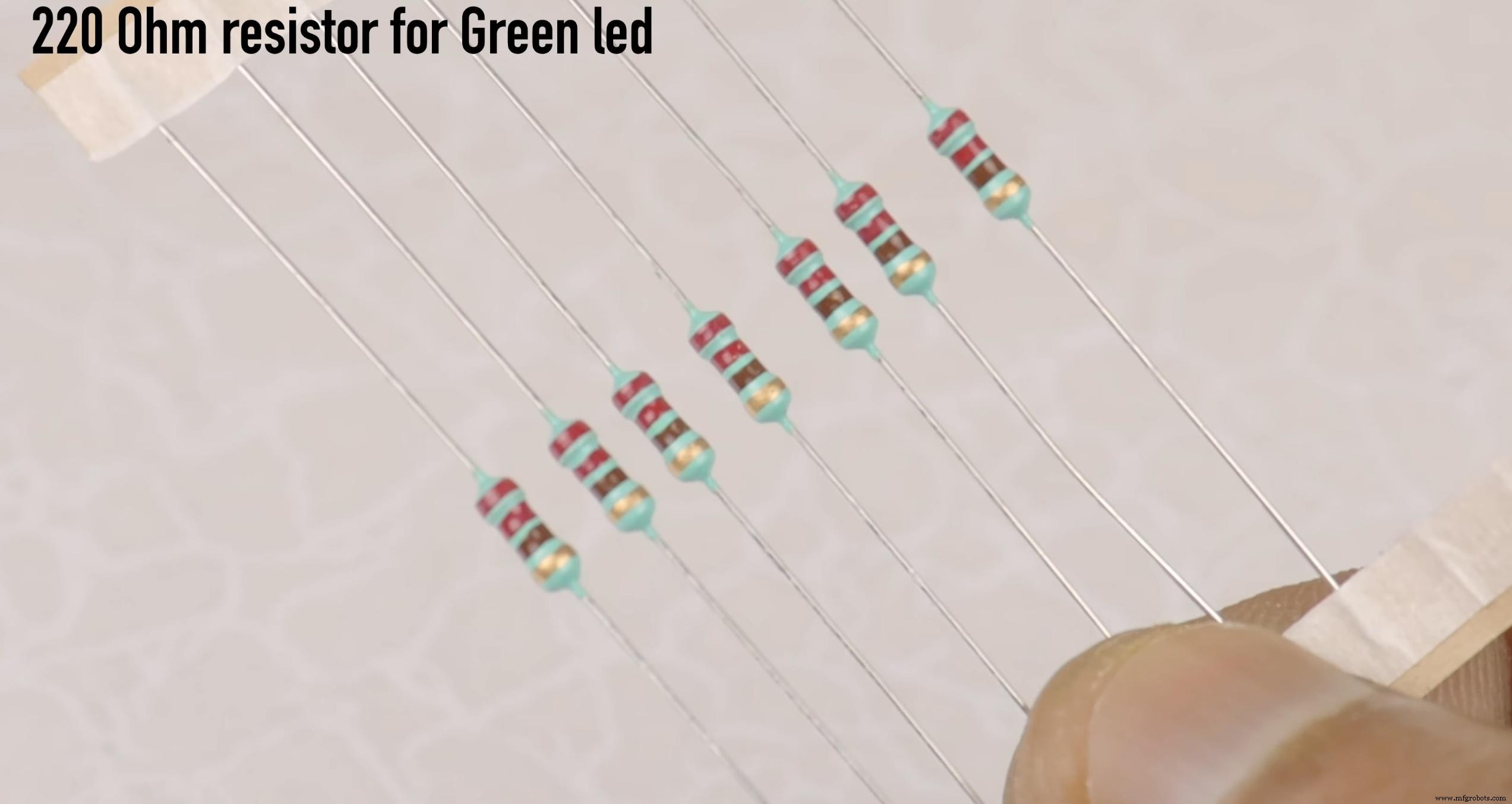

- 220オームの抵抗器

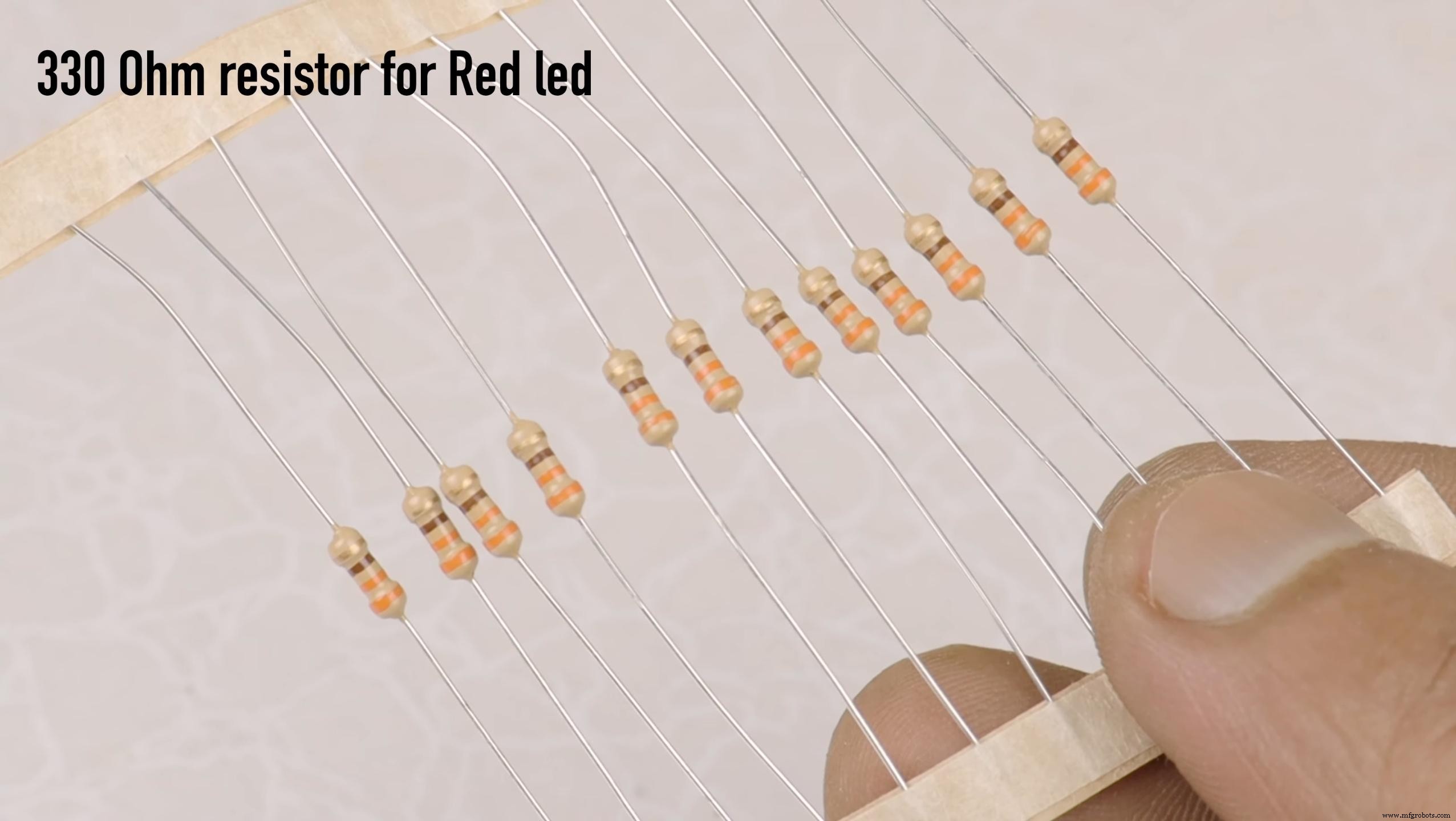

- 赤色LED用の330オーム抵抗
- ホール効果センサー。
- モーター

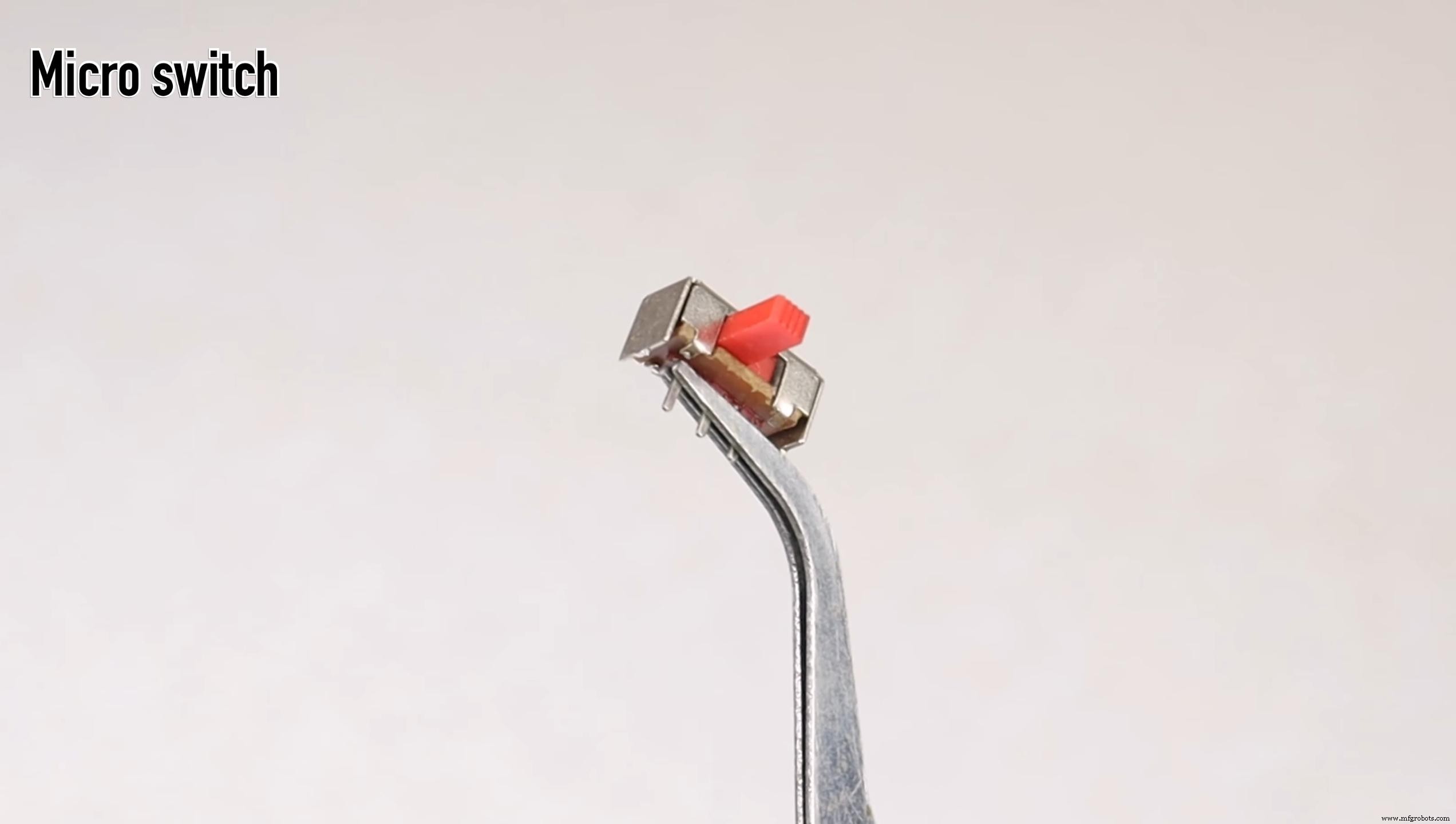

- 魔女

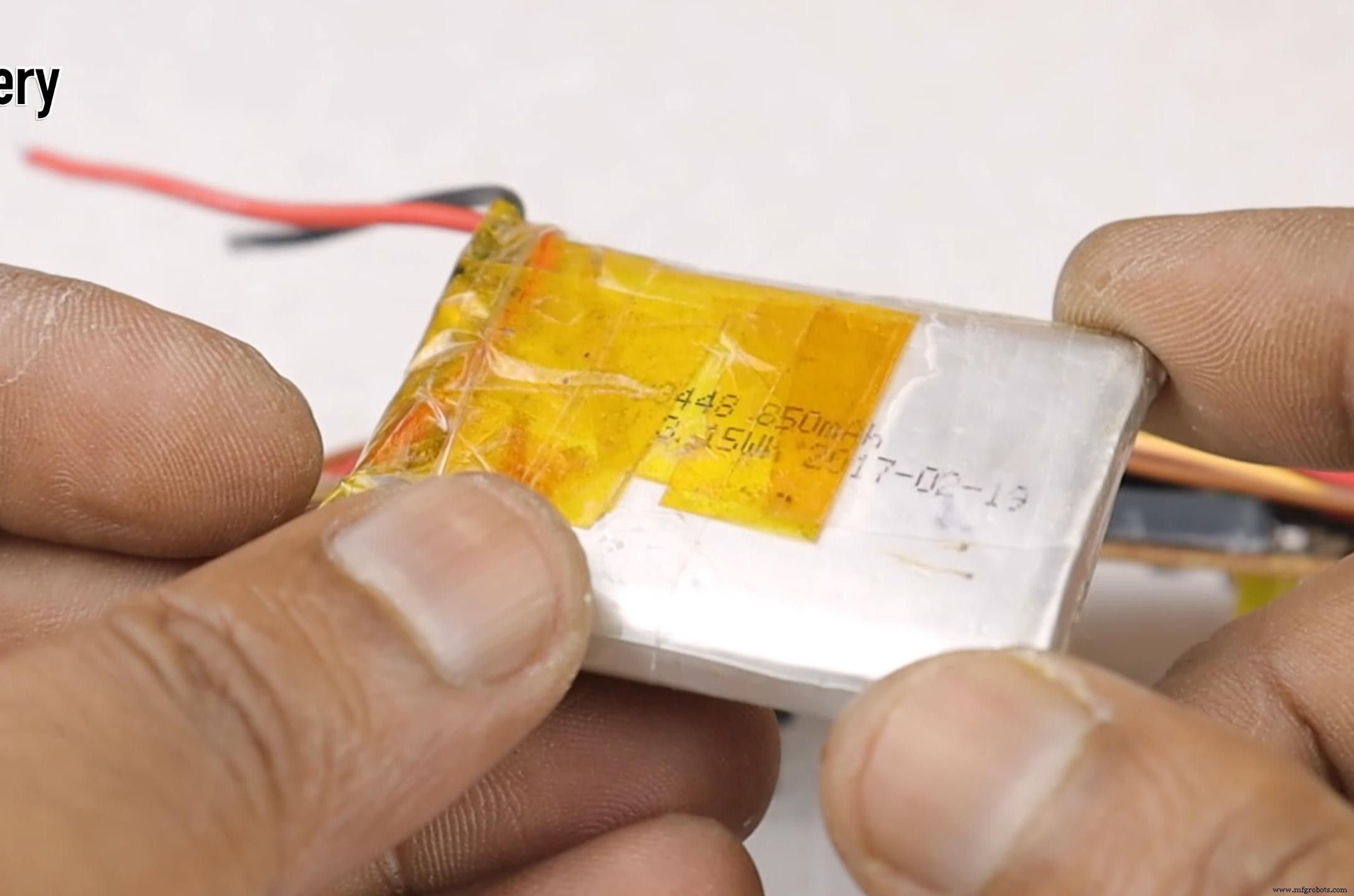

- バッテリー
- ベロボード
ステップ2：回路図 <図>

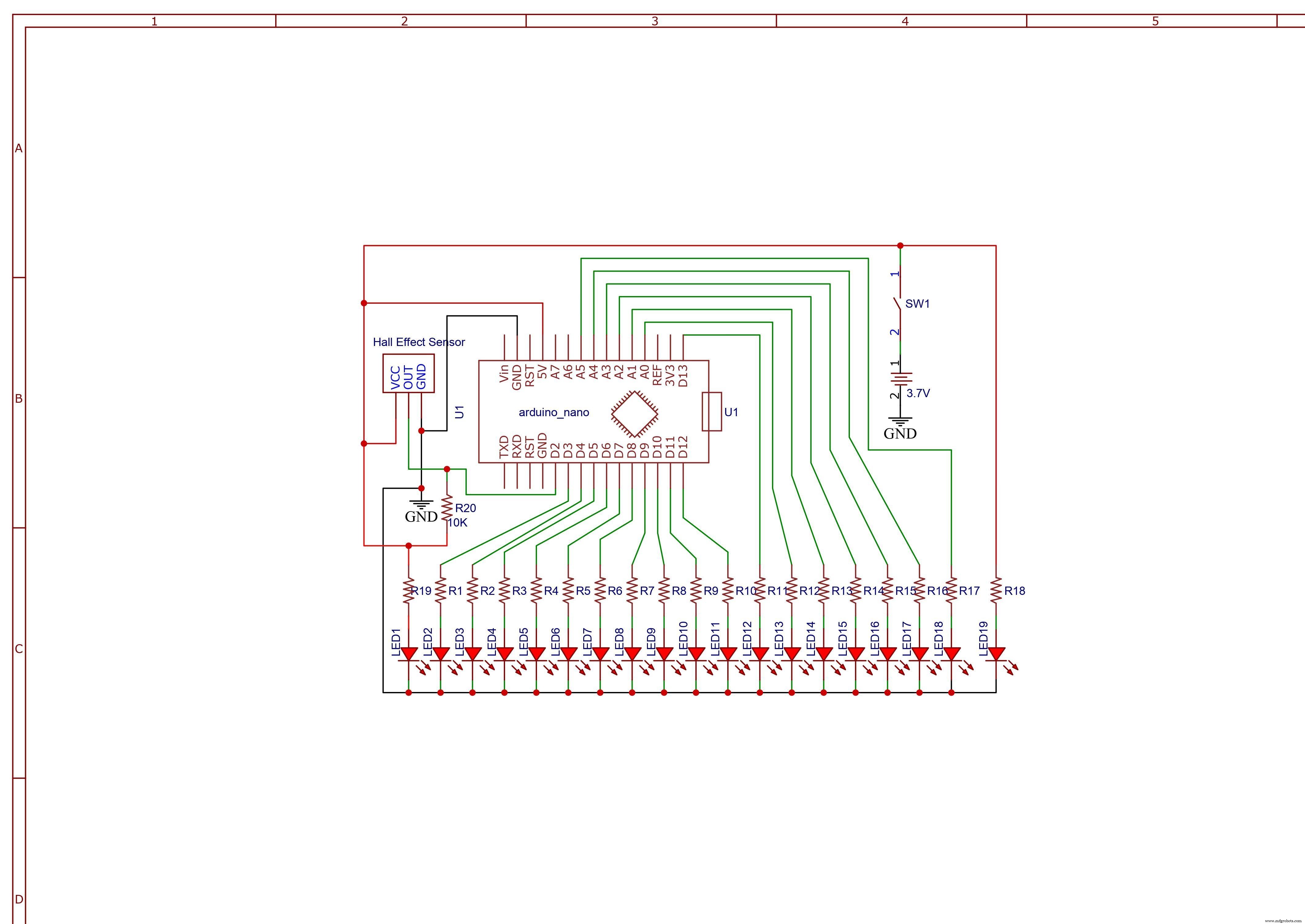

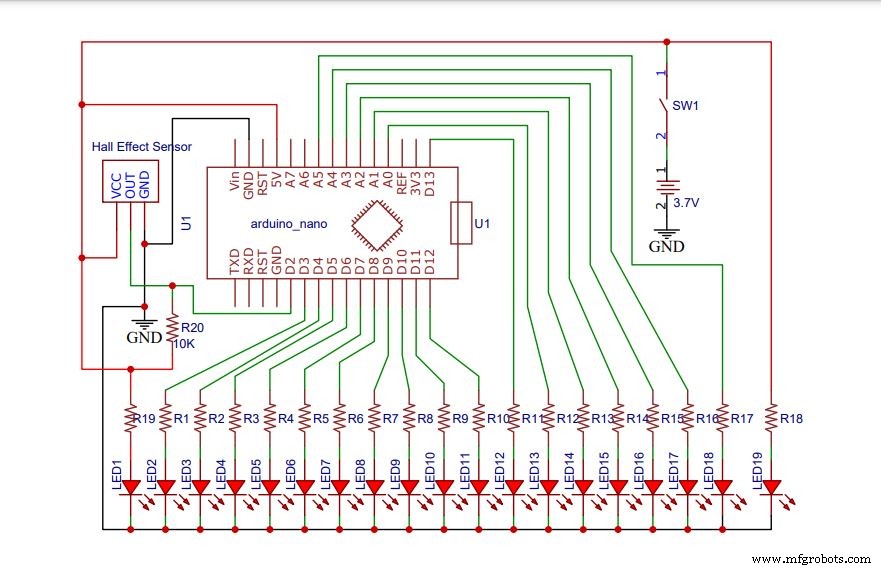

次の画像は、ArduinoNanoを使用したPOVディスプレイの回路図を示しています。
Arduino制御のPOVディスプレイの回路は非常にシンプルで、上の回路図のように19個のLEDをArduinoUnoに接続するだけです。
pov％2Bclock％2Bcircuit％2Bdiagram.pdf
ステップ3：モーターベースボードを組み立てる <図>
<図>

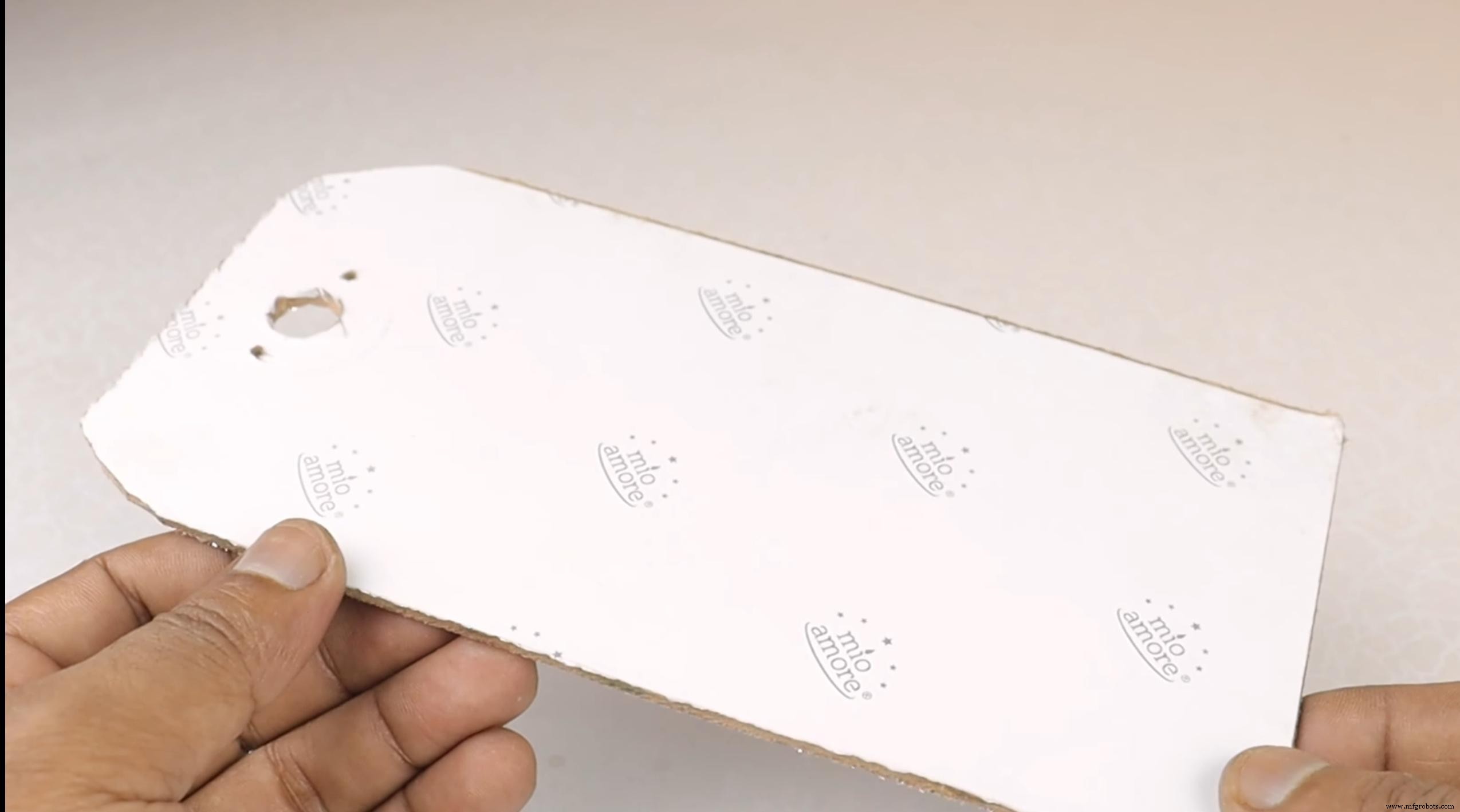

まず、安定した基盤を取ります。横になっているボードシートを使用しました。
木の板や段ボール箱を手に入れることができます。

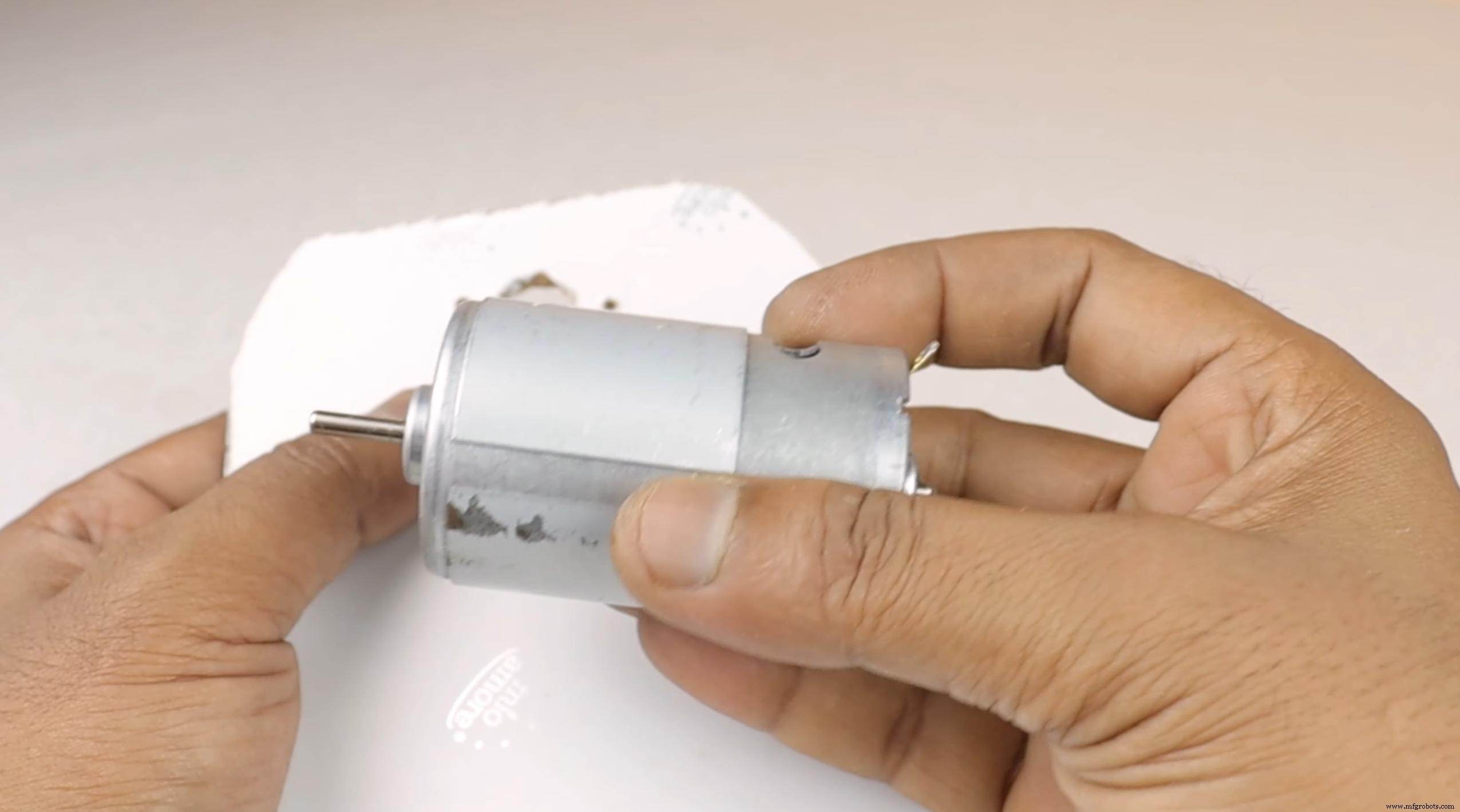

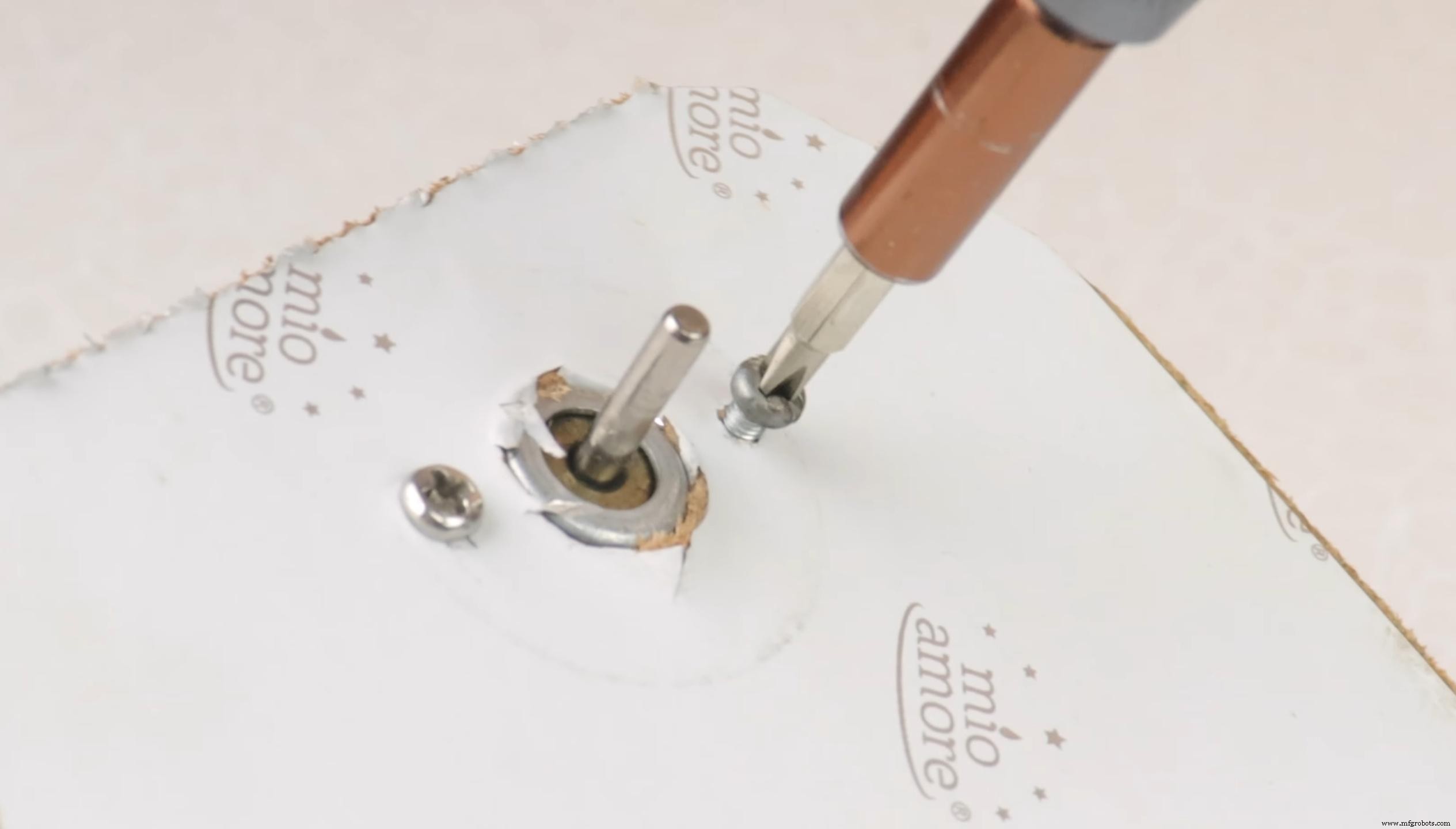

次に、（ベース）の中央に穴を開け、DCモーター軸を挿入します。
穴がモーターを保持するのに十分しっかりしていて、モーターが自由に回転できることを確認してください。
ネジを使って軸を固定しました。
ステップ4：回路を組み立てる <図>
<図>
<図>
<図>
<図>
<図>
その後、19個のLEDをそれぞれ取り出し、ボタン電池またはその他の光源でテストします。

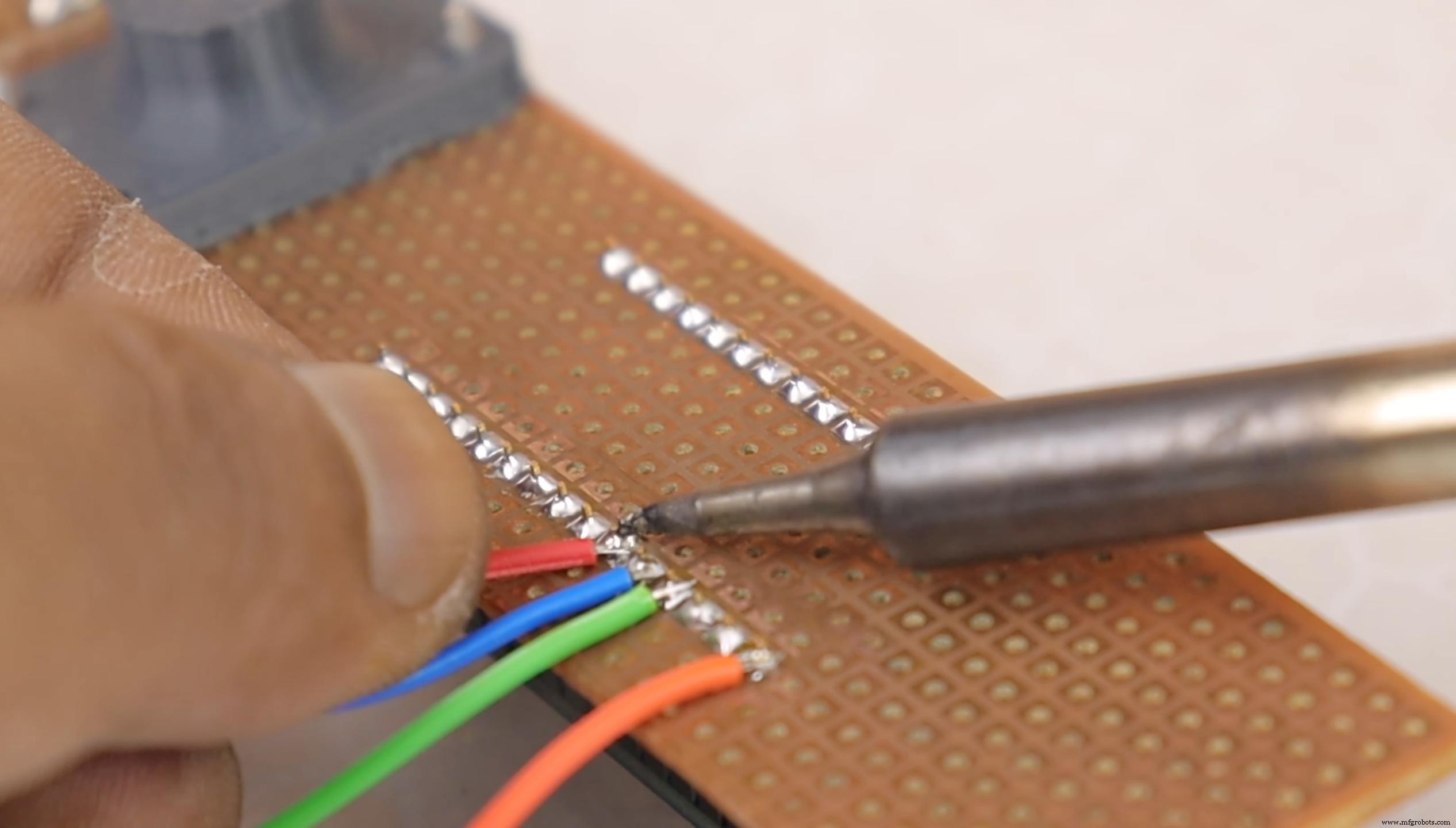

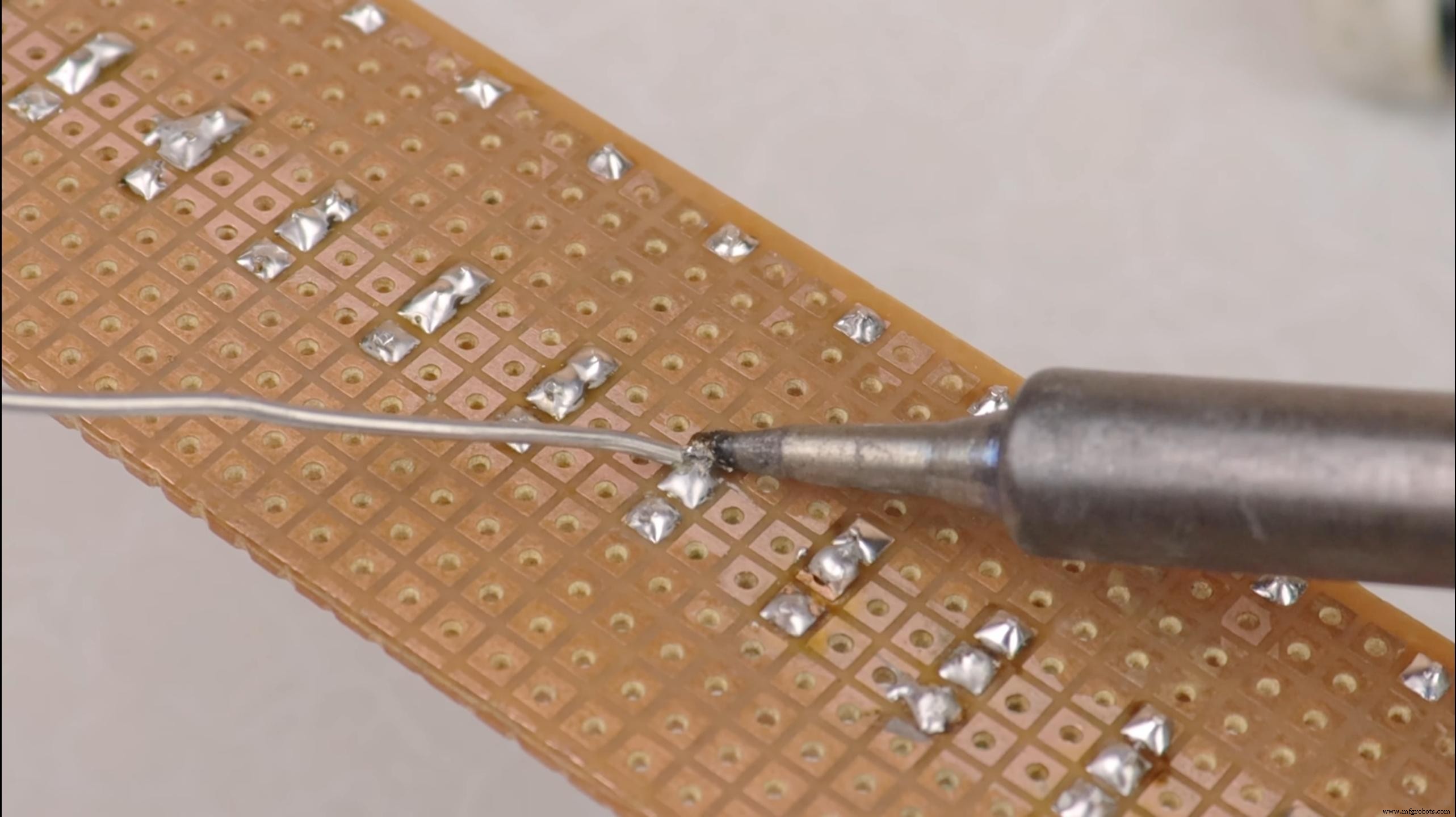

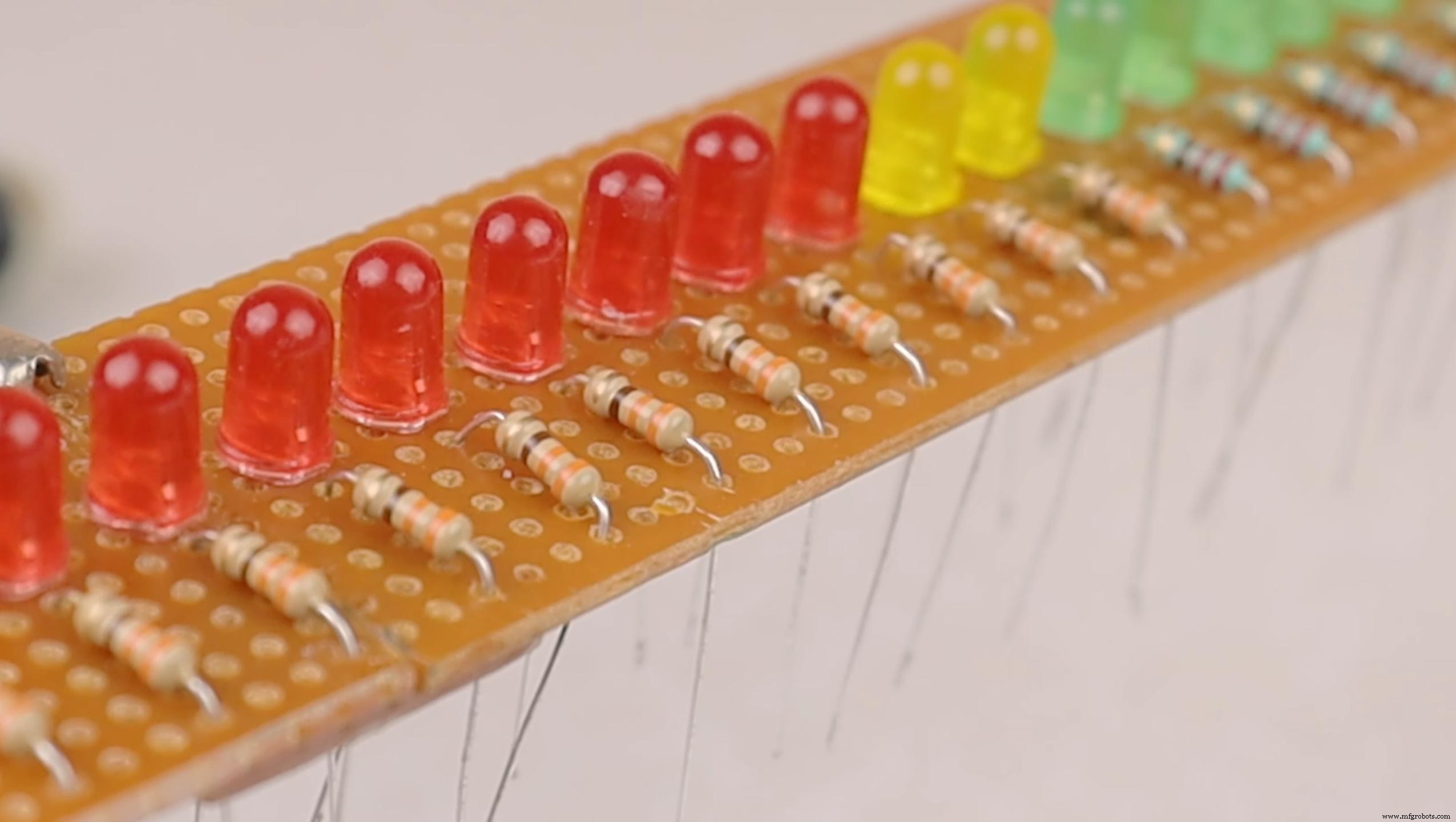

次に、いくつかの抵抗器を取り、上記の図と回路図のようにLEDではんだ付けします。

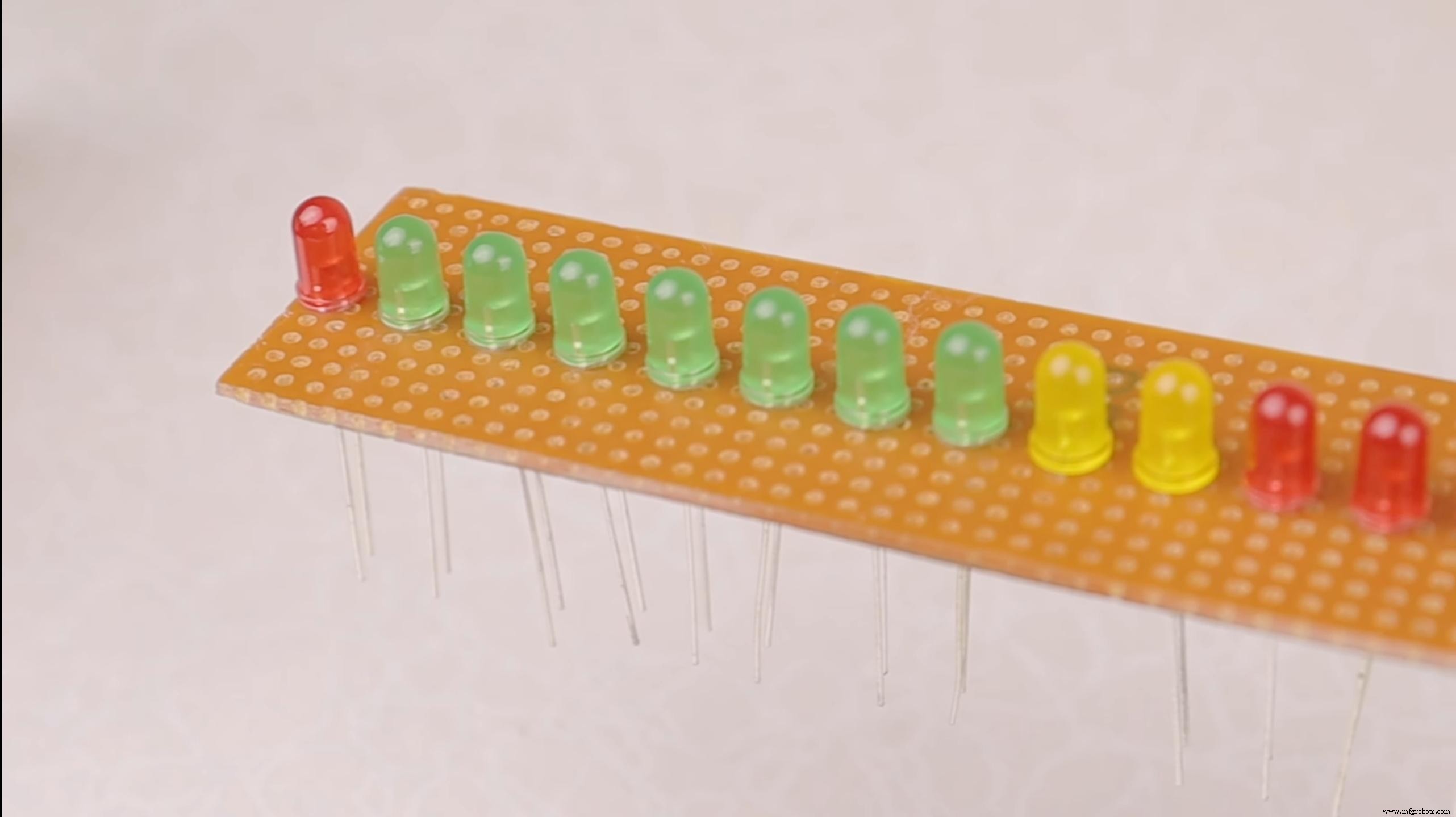

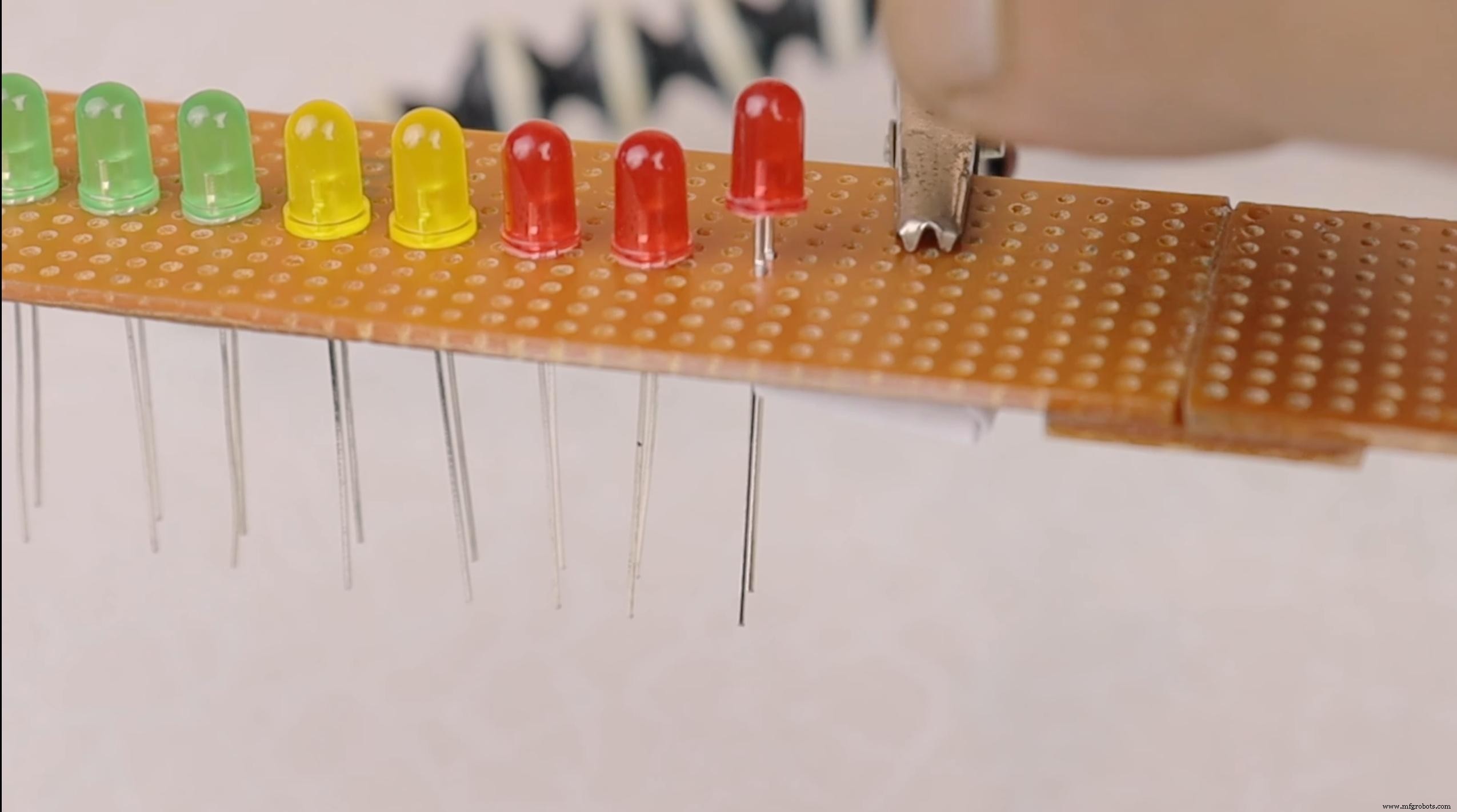

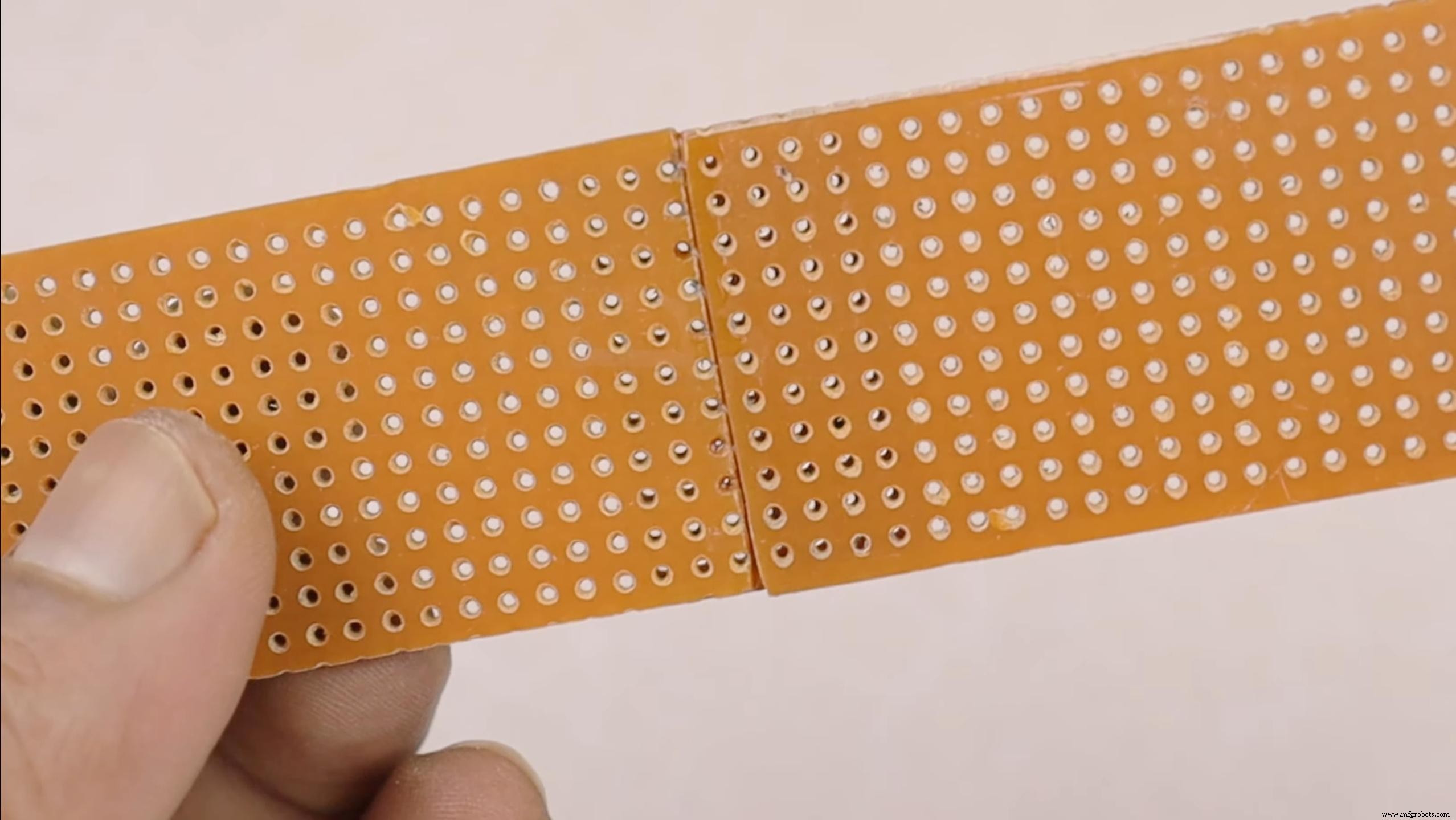

19個のLEDを取り、それらを一列に配置します。それらをパフォーマンスボードにはんだ付けします。
はんだ付けされたLEDを接続します
はんだ付けされた抵抗器を接続します
上の図と回路図に示すように。
ArduinoNanoのマウント
ArduinoをPCBボードに取り付けます
2つのメスヘッダーストリップをはんだ付けして、ArduinoNanoを挿入します。

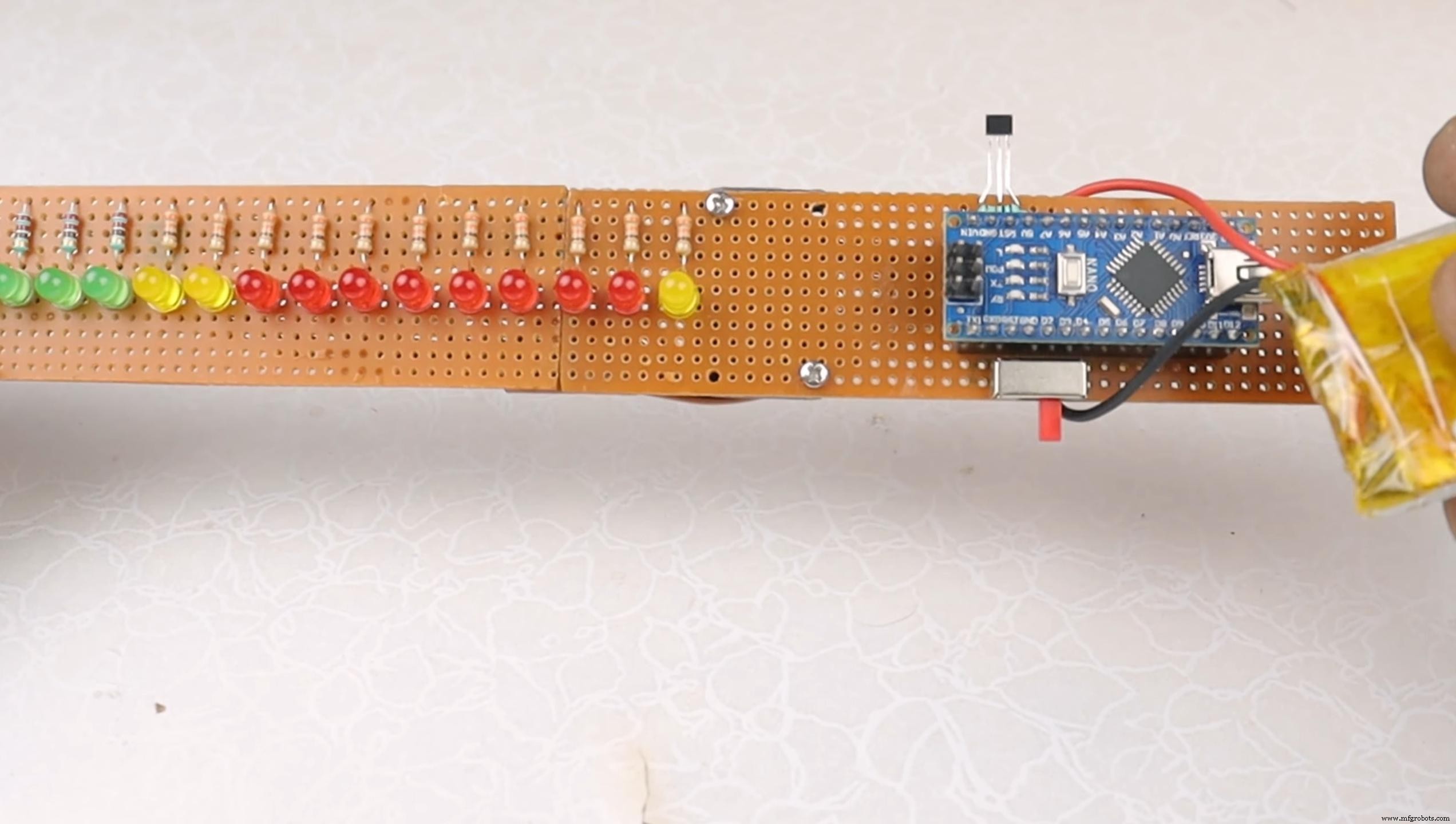

したがって、プロペラの最終的なセットアップは次のようになります。
ステップ5：LEDをArduinoに接続する <図>
<図>
<図>
<図>
抵抗のもう一方の端はArduinoに接続する必要があります。

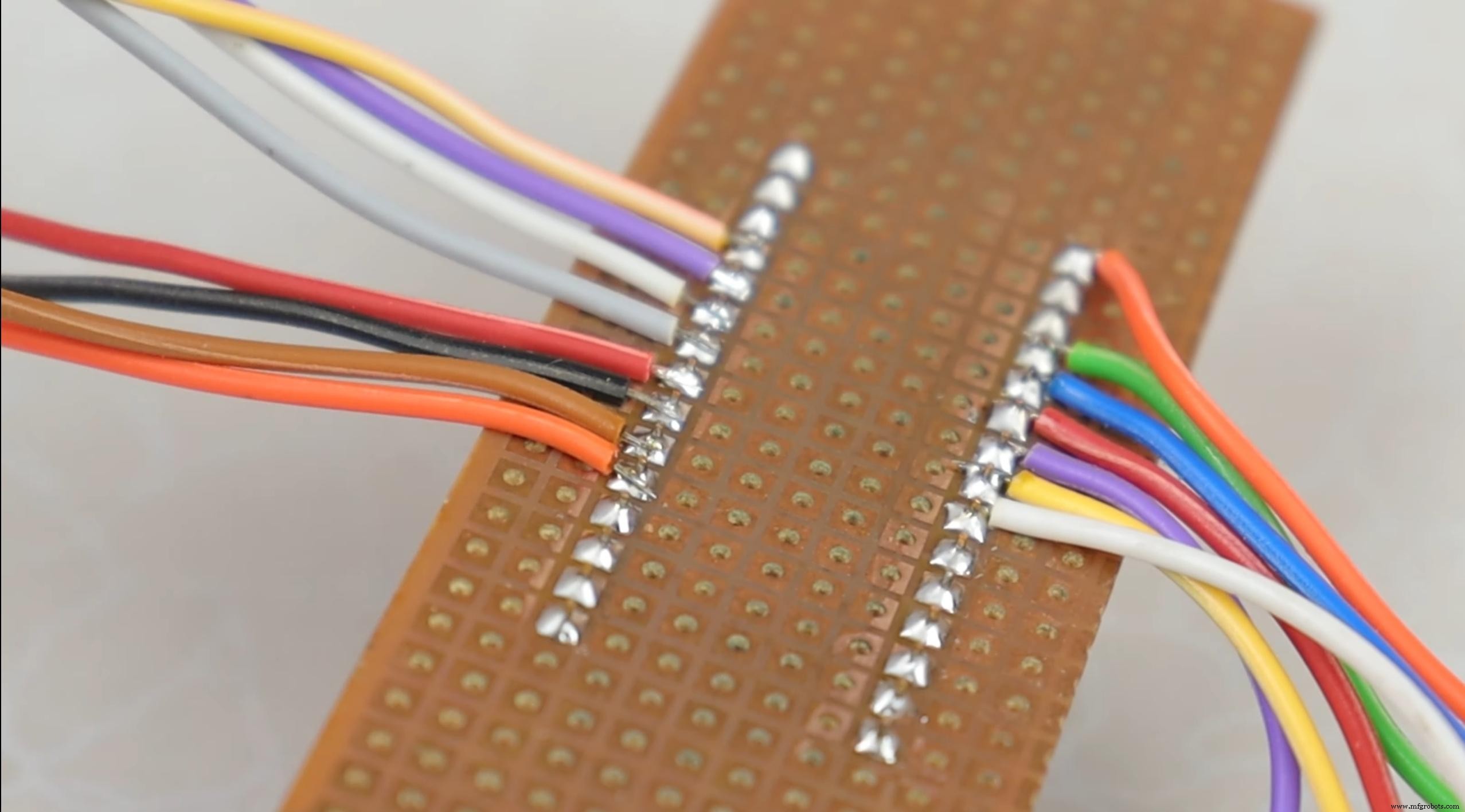

それで、一束のシングルゲージワイヤーを取り、抵抗器をArduinoNanoの対応するピンに接続しました。

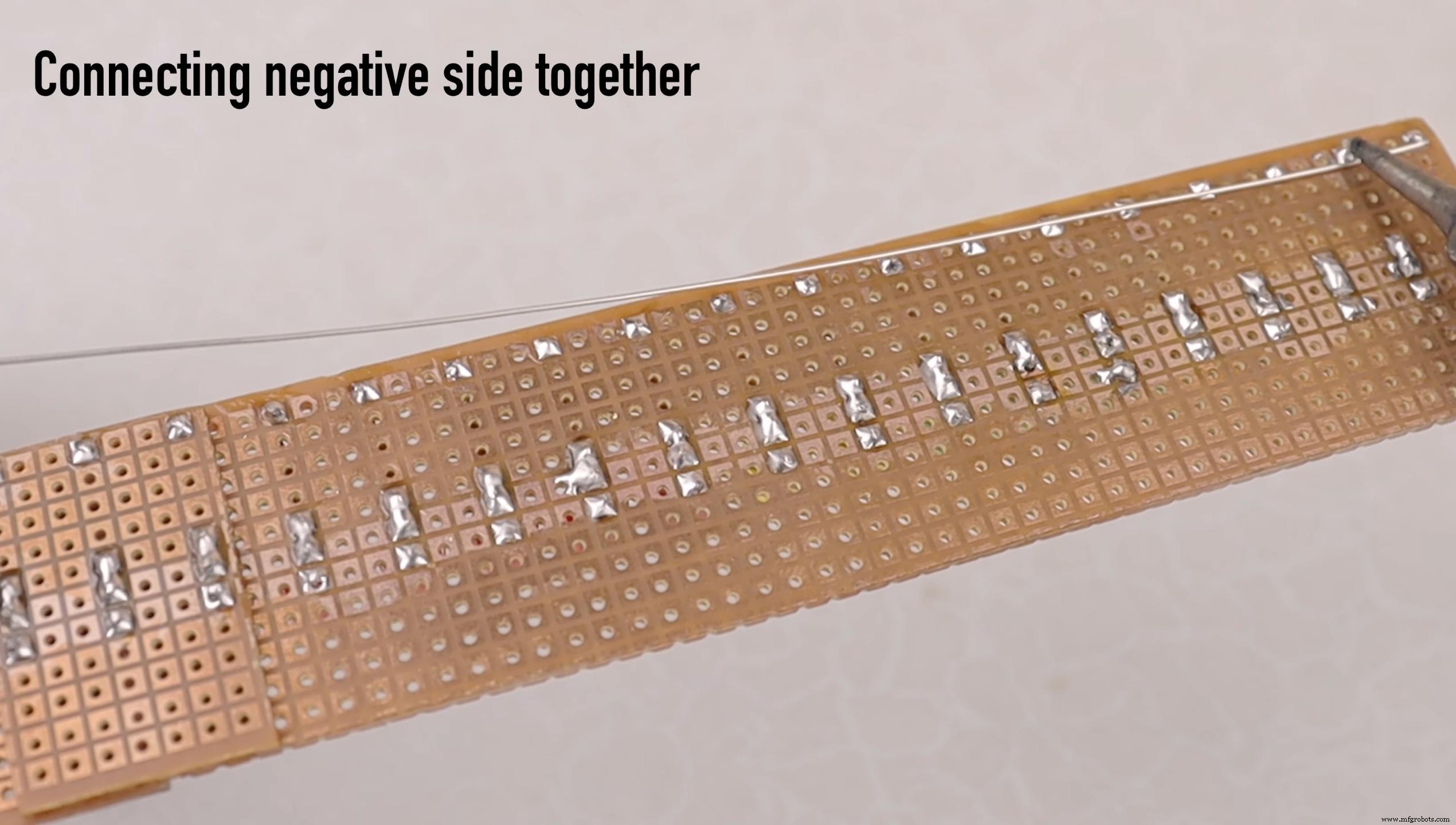

また、LEDのすべてのカソード端子を長いワイヤーで短絡し、このワイヤーをArduinoNanoのGND端子に接続することができます。
ステップ6：モーターへのプロペラの取り付け <図>
<図>
<図>

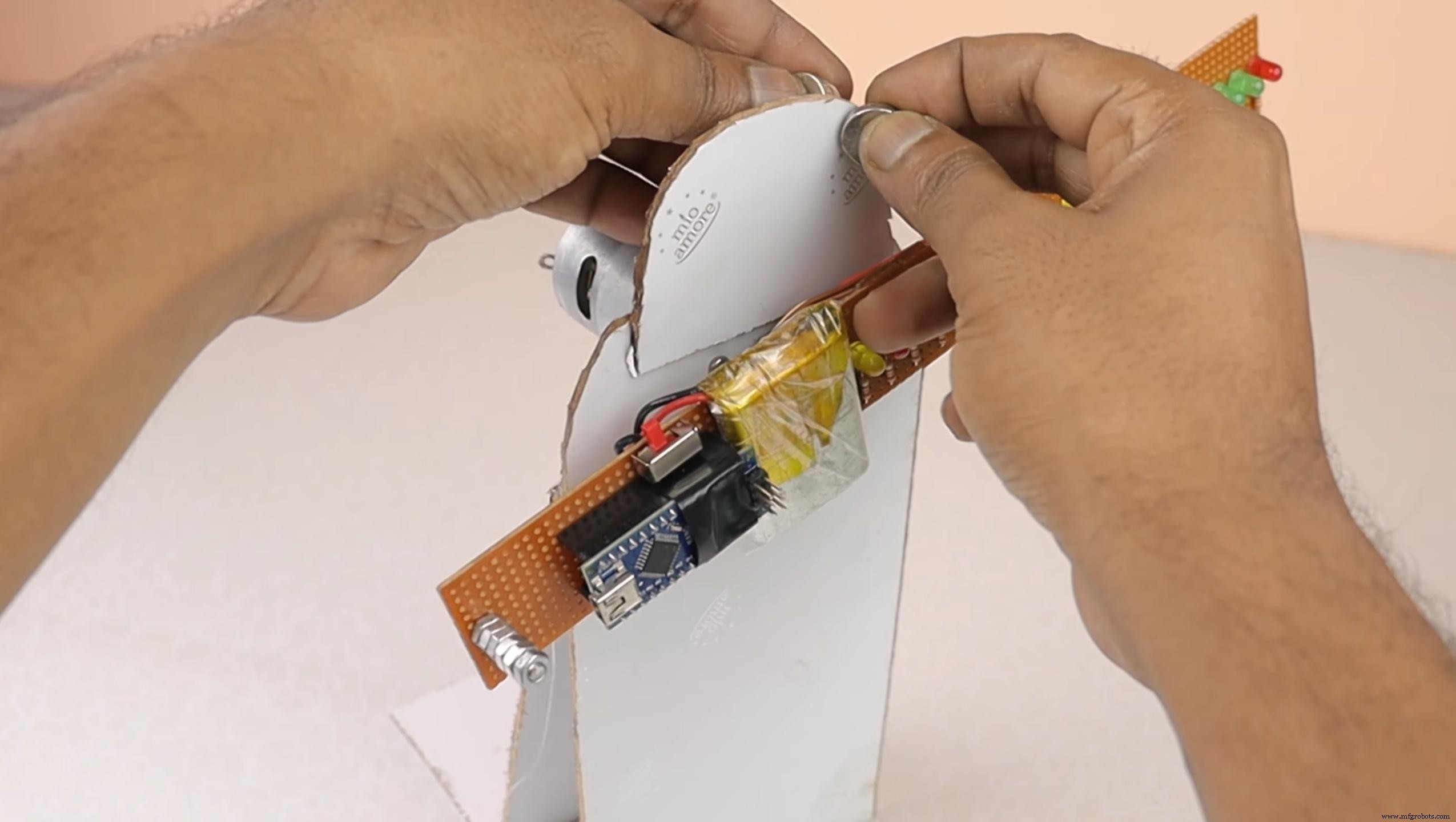

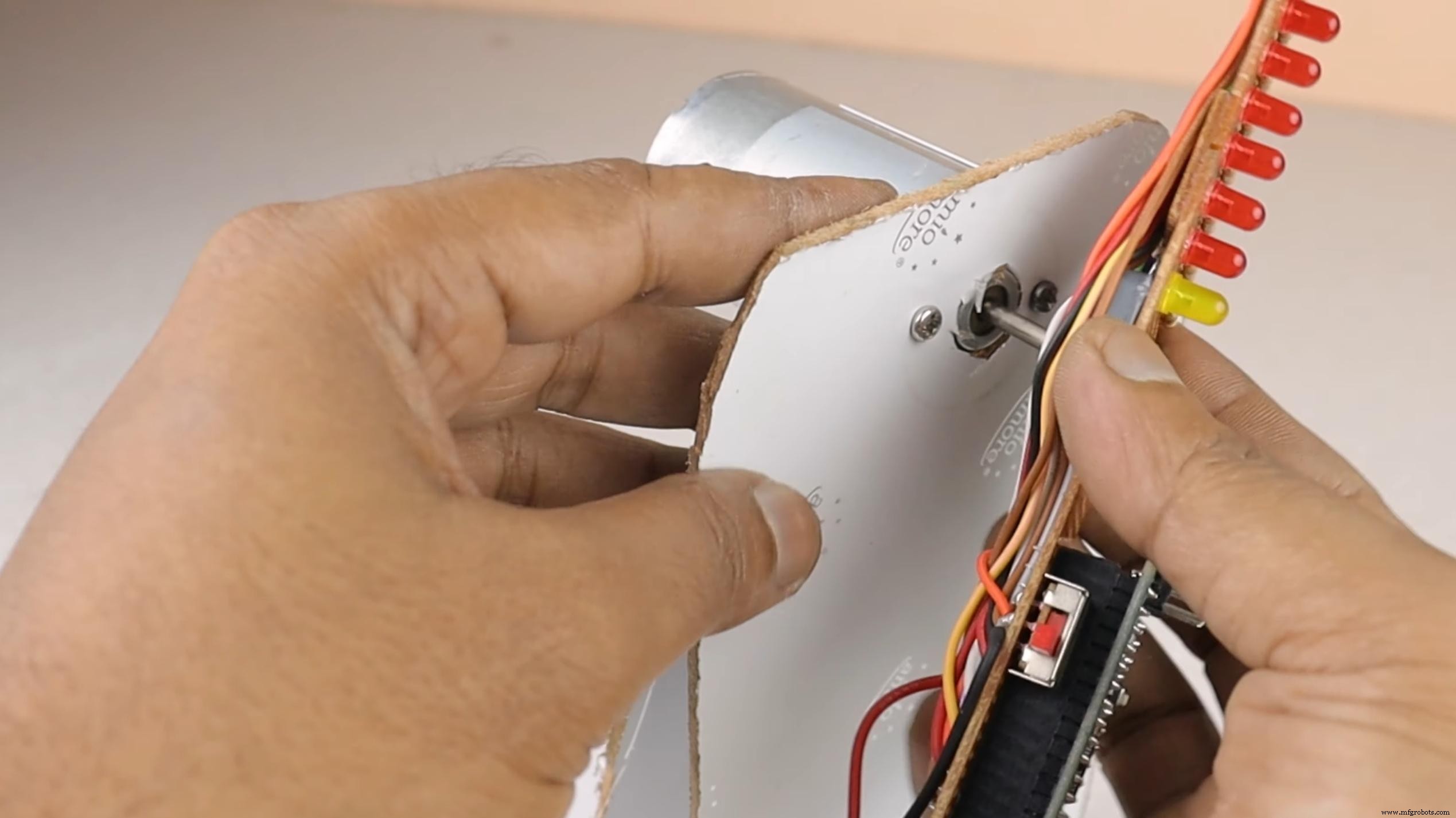

- まず、モーターのファンとして機能する組み立てられた回路を配置します

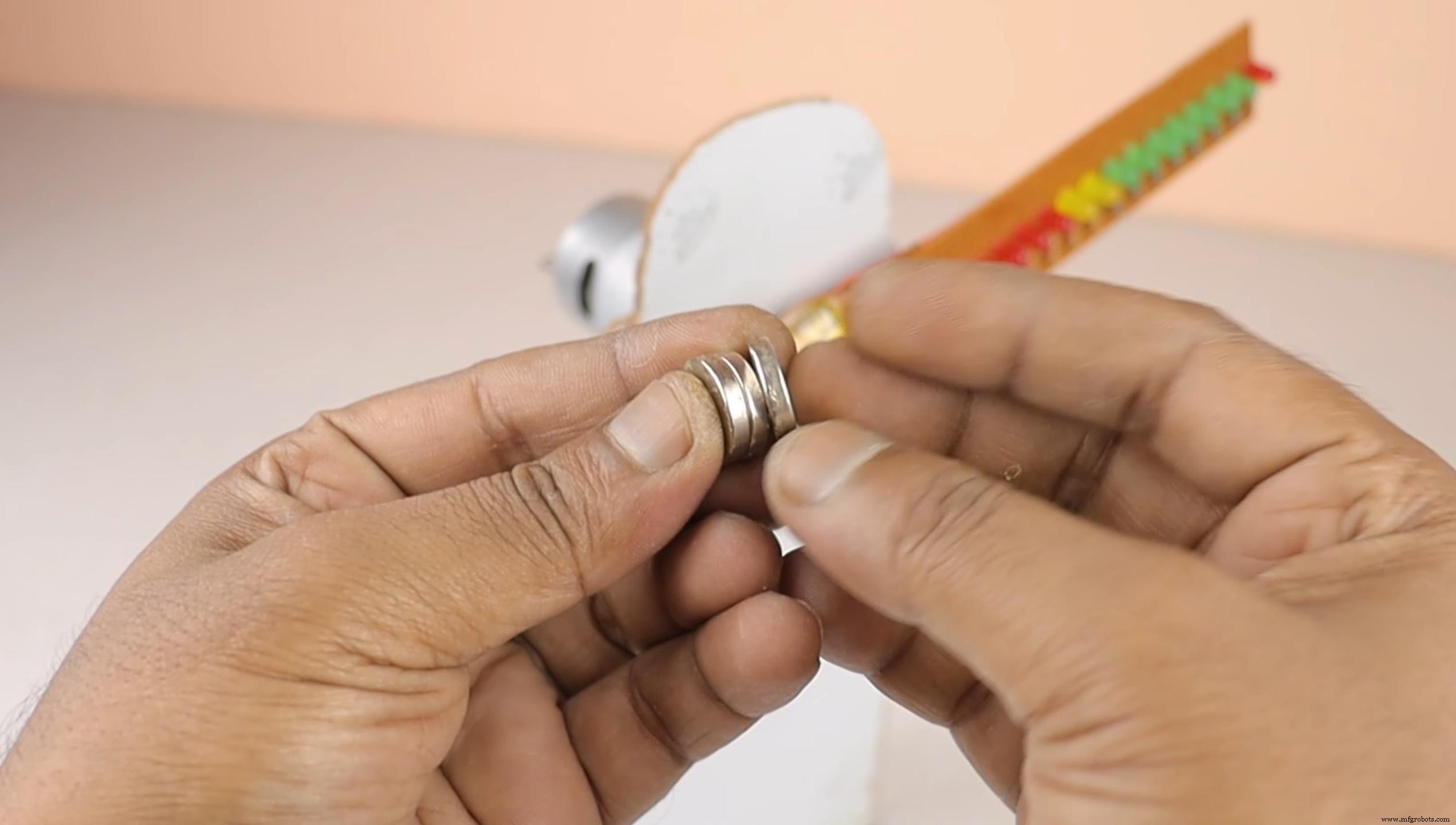

- 次に、磁石を右側に配置し、センサーが読み取れるように慎重に配置します。
- これで、ArduinoNanoを使用したPOVディスプレイの完全な構築が完了しました。
ステップ7：プログラミング <図>
<図>

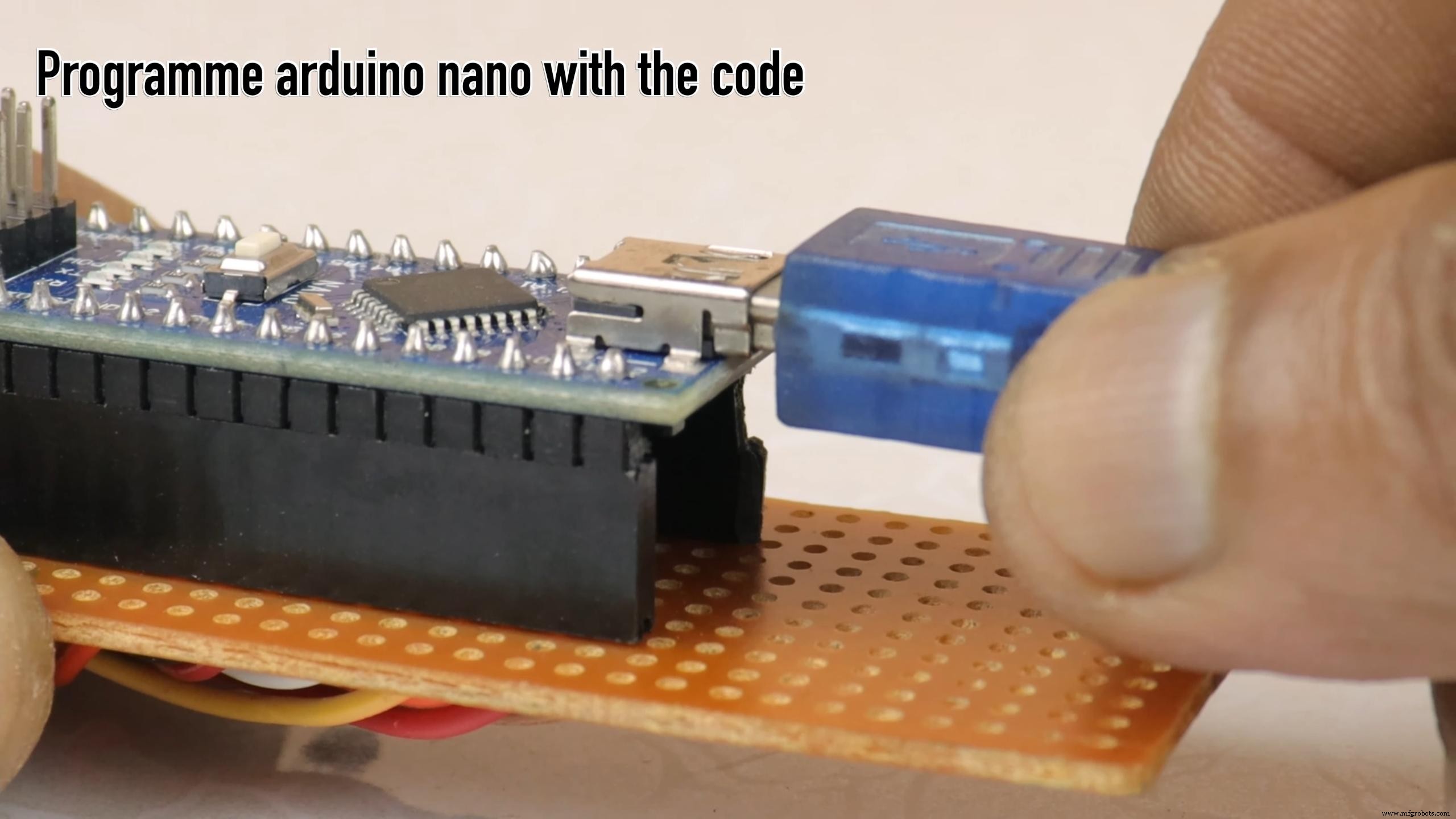

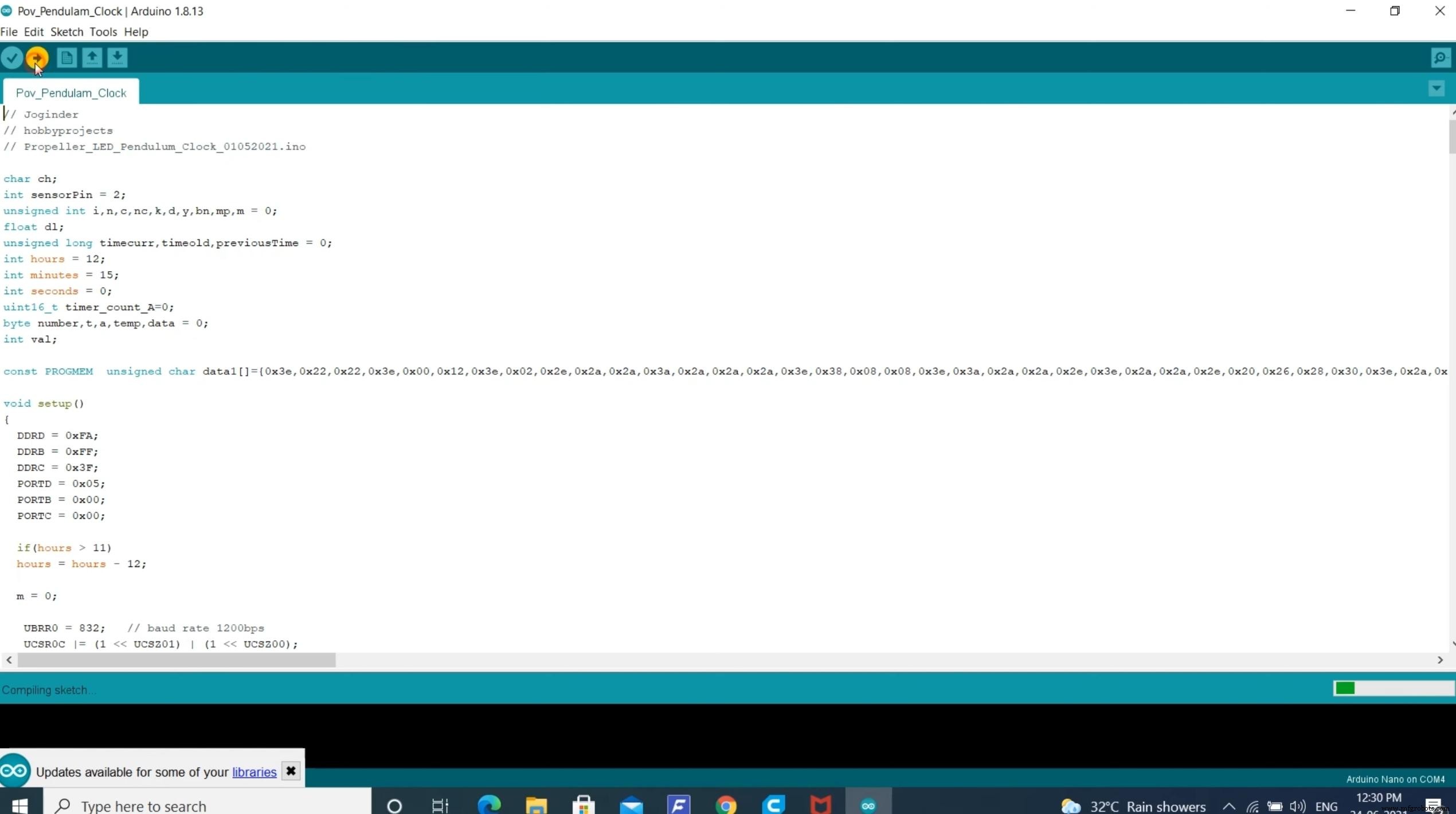

ここからArduinopov displayのコードをダウンロードし、Arduinonanoにアップロードします
（ここをクリック）
Pov_Pendulam_Clock.ino
ステップ8：テスト <図>

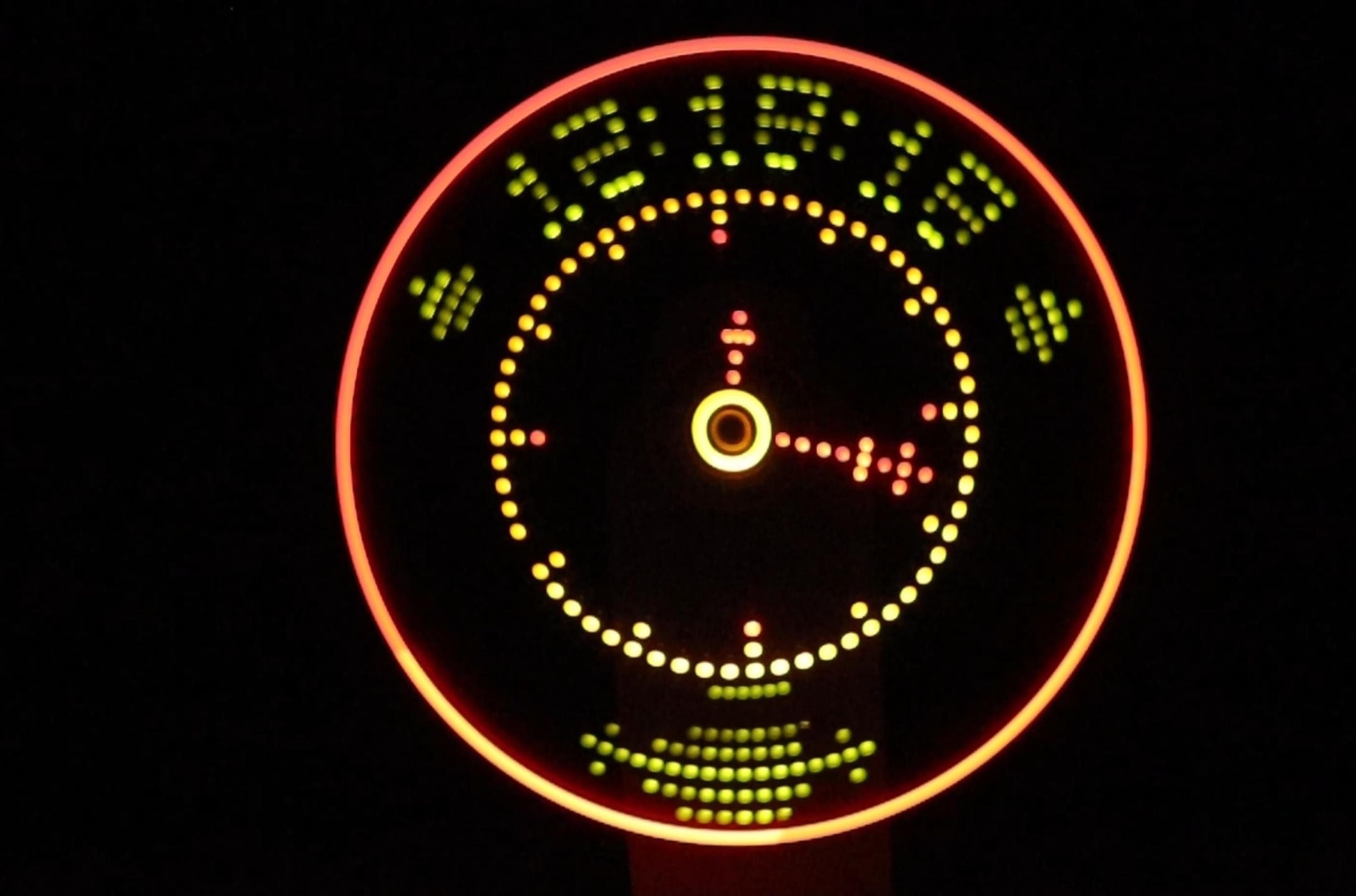

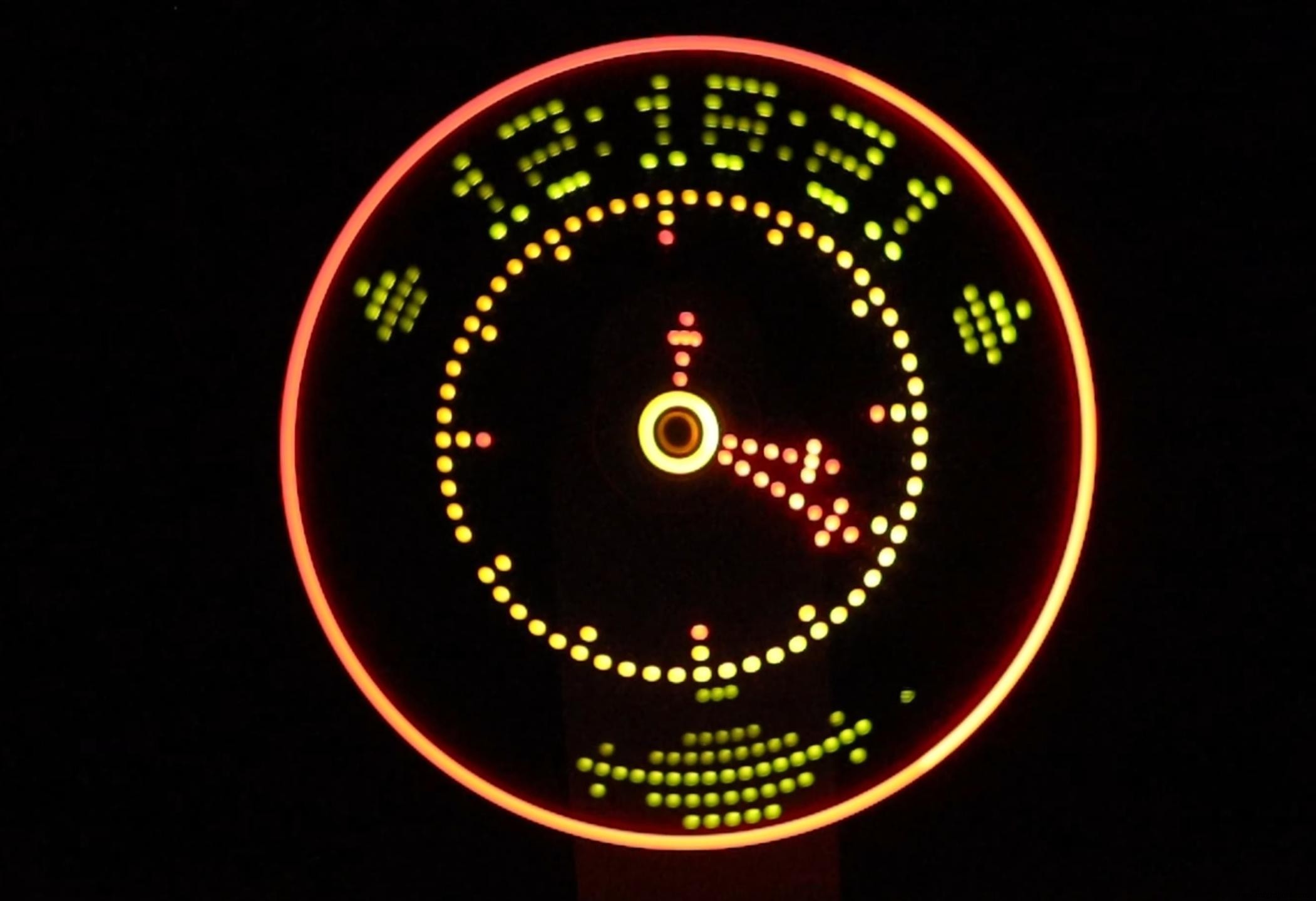

Persistance Of Vision（POV）ディスプレイとも呼ばれるプロペラ時計は、機械的に動くLED列に基づいています。
このLED列は、人間の目の残留磁気よりも優れた速度で振動または回転しており、空中に浮かんでいるように見えるドットマトリックスを作成しています。
コード
- Pov_Pendulam_Clock.ino
Pov_Pendulam_Clock.ino Arduino
ファイルを開くときにエラーが発生しました。 回路図
製造プロセス
