PCBレイヤー構成が重要な理由：設計・耐久性・性能への影響
PCBは現代のほぼすべての技術デバイスに搭載されています。主な機能は二つ：1. 電子部品を電気的に接続すること、2. 機械的支持を提供すること（部品が基板にはんだ付けされ固定される）。PCBはラザニアのように層構造になっており、各層が異なる素材で構成され、構造・耐久性・導電性・整理整頓の役割を果たします。
一般的なプリント基板には、メカニカルレイヤー、ソルダーマスクレイヤー、シルクスクリーンレイヤー、ソルダーペーストレイヤー、および基板複雑度に応じた1層以上の銅レイヤーが含まれます。
- 外層（メカニカルレイヤー）： PCBの外形（形状・物理寸法）を定義。追加のメカニカルレイヤーには工具穴仕様などの機械情報を含む。
- 銅レイヤー： 配線パターン、グランドプレーン、電源プレーンを含む。
- ソルダーマスク： 外層に塗布されるはんだレジスト。酸化防止と、隣接パッド間のはんだブリッジ防止が目的。通常グリーンだが多色対応可能。
- シルクスクリーン： 部品のリファレンスデシグネータ等を表裏面に印刷。非導電性インク使用。通常白色だが多色対応可能。
- ソルダーペースト： SMDパッドの位置・サイズ・形状を定義。SMTステンシルの開口パターン作成に使用。
多層基板を採用する理由
小型化（ミニチュア化）
層を増やすことで基板面積を縮小可能。電子機器の小型化トレンドに対応する上で極めて重要。
配線複雑度の低減
異層の銅配線をビアで接続できるため、ルーティングが容易になります。
電源・グランドの分離
4層以上の多層基板では専用の電源層・グランド層を持てるため、電源ピンとグランドピンを分離し、ショートを防止できます。
構造簡素化と軽量化
複数の単層基板を接続するコネクタが不要になり、構成をシンプルに、軽量にできます。
高密度実装
限られた面積に多くの部品・配線を集積可能。

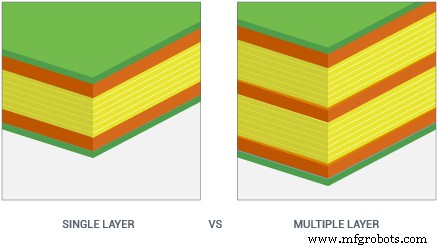

単層基板 vs 多層基板
単層基板：部品は片面、導体パターンは反対面。
多層基板：部品を表裏両面に実装可能、導体パターンも1層以上持てます。
- 単層・片面基板： 簡易電子機器向け。製造コストが安く、電卓・ラジオ・プリンター等の大量生産品で採用。
- 両面基板： 中程度の高度技術に必要。HVAC、電源装置、LED照明、自動車ダッシュボード照明など。
- 多層基板： 複雑なデータストレージ、GPS、医療機器、衛星などハイエンド用途で採用。
