ワイヤー成形機の技術

ワイヤーフォーミングには多くの種類がありますが、生産にはワイヤーフォーミング専用の機械が使用されます。これらのワイヤー 成形機には、望ましい結果を達成するために採用できる多くの方法がありますが、繰り返し製造できるものはごくわずかですそして速い結果。過去数年間、これは CAM を使用してベンダーを作動させる機械を使用することで達成されていました (古い技術)。これらの CAM 操作の 4 スライド マシンは、大規模なセットアップ、多くの試運転、スクラップ部品、および大量の廃棄部品を必要とし、そのすべてを価値のあるものにしました。今日では、CNC 技術を使用して、高度に変更可能な新しいマシンが、コンクリート型枠に使用される鉄筋から、保管ラックやショッピング カートに至るまで、何百万もの他の部品、さらには宝飾品を含む他の部品まで、何百ものプロセスでワイヤを形成しています。この製造技術は何千年も前から存在していますが、非常に専門的で高度に技術的な産業になっています。

ワイヤーフォーミングとは?

ワイヤー フォーミングは、スプール コイルまたはブランクの長さからワイヤーのブランクを取り出し、成形または曲げるプロセスです。それを特定の構成にします。これは、制御された形状の周りでワイヤを曲げる手動の方法、またはこの記事で焦点を当てているように、機械を使用してワイヤを送り、操作して目的の形状にすることによって達成できます。ワイヤ成形には、設計中の製品の使用に適切に適合できるようにするために、ワイヤの平坦化と丸みの形成も含まれる場合があります。ワイヤー成形部品は、最も一般的な形状の 1 つであるスプリングを含め、ほぼすべての形状または形状を取ることができます。これらのワイヤ フォームは、左右、上下、角度、コイル、およびカットに曲げることができます。それらを連結してチェーンを形成したり、他の追加のフォームを追加したりできます。ワイヤーは、バネやジュエリーに使用されるような非常に小さな直径のものから、建設やチェーンに使用されるコンポーネントなどの 25mm (1.0 インチ) を超えるサイズのものまであります。

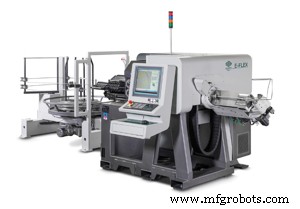

ワイヤー フォーミング CNC マシンはどのように機能しますか?

ワイヤー フォーミング CNC マシンは、原材料をスプールから巻き戻し、成形および成形プロセスの前にワイヤーを真っ直ぐにするために使用される一連の対向するホイールに通すシステムを利用します。この送り軸は、CNC コントローラーによって制御され、パーツの全長、フォーム間の長さ、および成形されたすべてのコンポーネントの長さを制御します。 まっすぐなワイヤーまたはバーが矯正ローラーを介して供給されると、関節ヘッドに供給されますが、一連のダイスとピンにより、一連の事前にプログラムされた曲げでワイヤを形成しながら、ヘッドが直線ワイヤの周りをねじって回転します。パーツの長さが完成したら、自動剪断ブレードを使用して、ワイヤーをコイルの長さから正確な希望のサイズに切り取ります。市場にはいくつかのタイプのワイヤー ベンダーがあり、そのうちのいくつかは用途と範囲が非常に限られています。これらの 2D ベンダーでは、ワイヤをフラット パターン以外で形成することはできません。より高度な 3D ベンダーは、3 次元空間でワイヤーに無制限の機能を提供します。これらの 3D ベンダーは、プログラミングと設計において完全な柔軟性を可能にする、世界中のワイヤ フォーミング ニーズに対してはるかに好まれる曲げソリューションです。

ワイヤー曲げ機の重要なコンポーネントとは

今日の製造環境で最も一般的な CNC ワイヤー ベンダーは、いくつかの重要なコンポーネントで構成されています。これら 5 つの重要な機能を組み合わせることで、最も複雑なフォームとワイヤ形状を作成できます。

コイルフィーダー :コイルフィーダーは、絡まったり引っかかったりしてプロセス全体を停止させることなく、材料をコイルから確実に除去するために重要です。巻き取り機は、コイルを圧縮して拘束することなく、材料をコイルから簡単に持ち上げることができるように電動化する必要があります。

ストレートナー :矯正装置は、ワイヤが製造および保管によって得られたすべての特性を保証します。 コイル形状を削除。ワイヤーをバネ状に成形する場合でも、平らな形状に成形する場合でも、曲げユニットに供給されるワイヤーの真直度は、プロセスの精度と再現性にとって重要です。

面取り: ワイヤの一方または両方の端を、同じ機械加工および成形プロセスで面取りする必要があります。

カットオフプロセスからのハープ剪断エッジまたはバリ。高品質の機械では、面取りプロセスが直接ベンダーに組み込まれており、別の手作業による面取り作業は必要ありません。

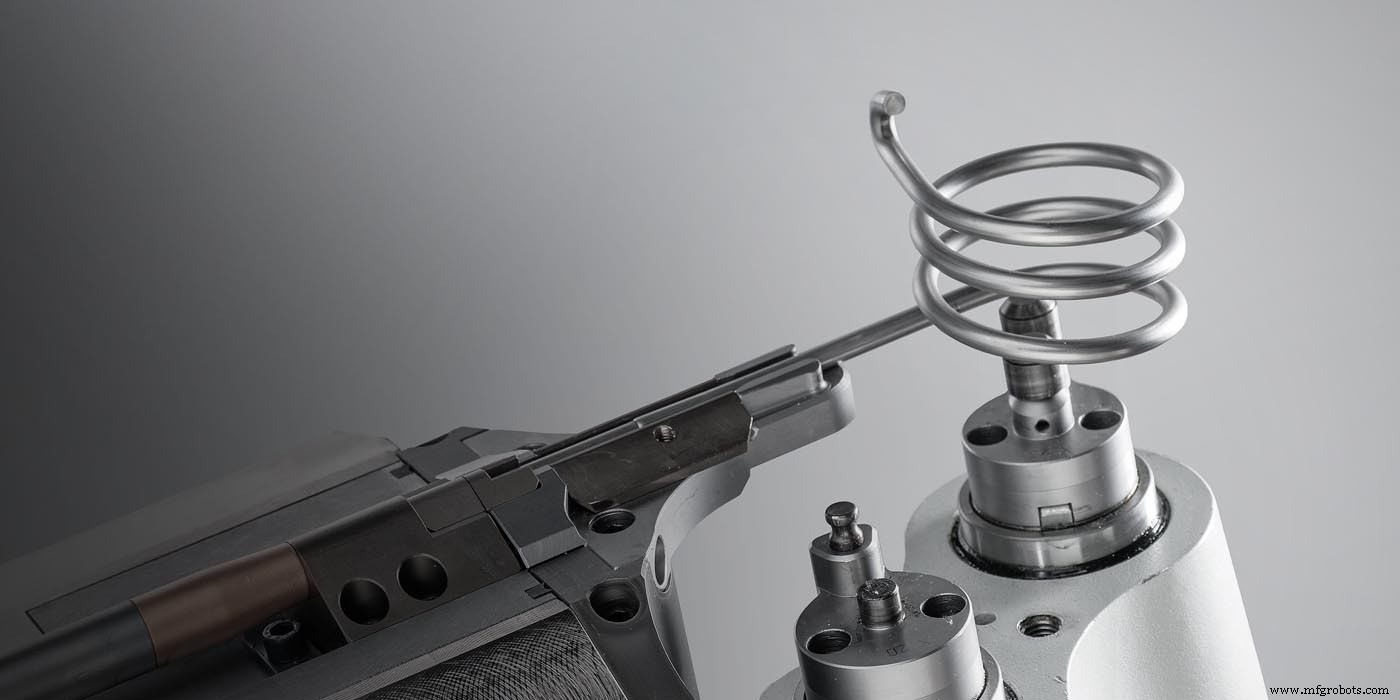

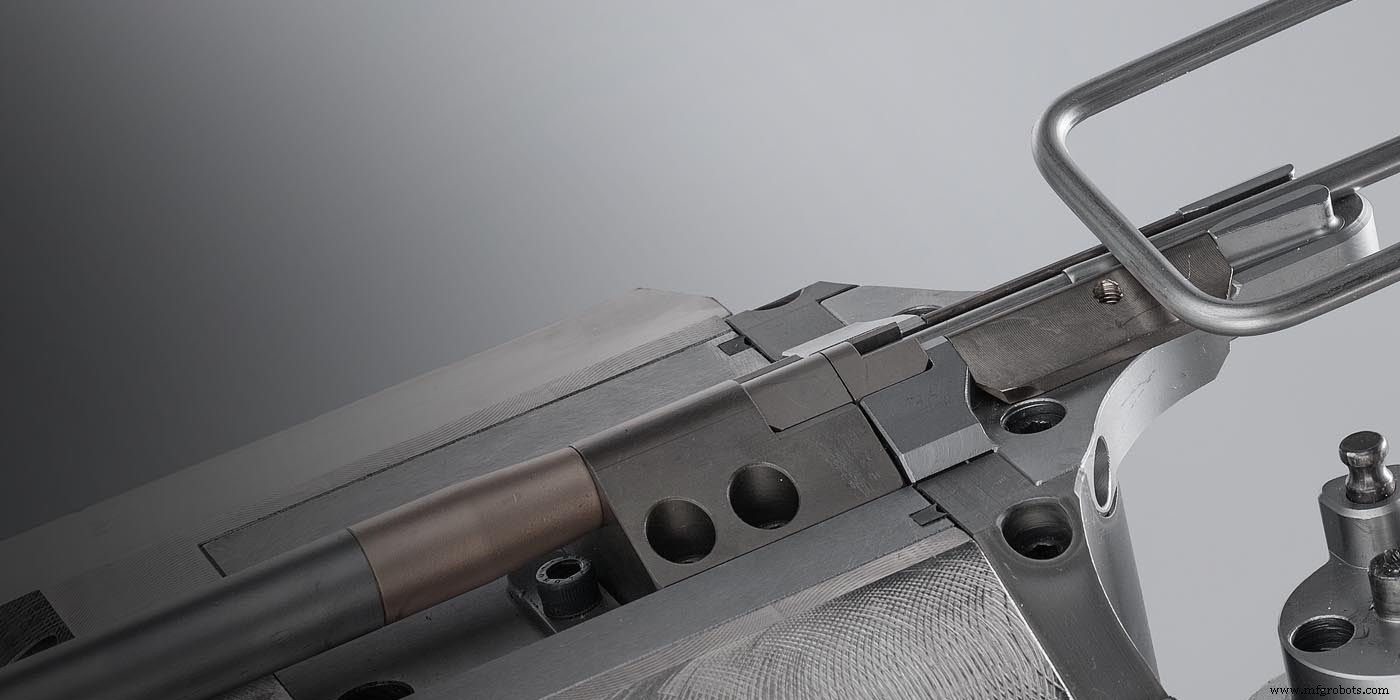

<強い> 曲がる頭: 曲げヘッドは、すべての成形が適用される場所です。半径、角度、および形状は、鋭角またはさまざまな角度および半径の供給装置を介して供給されながら、ワイヤを形成および巻回できるようにする 1 つまたは複数の関節曲げヘッドによって作成されます。

<強い> カット: 3D ワイヤー ベンダーの切断またはせん断システムも、成形プロセスの最終要素であるため、機械のプログラム可能な軸にする必要があります。

Southern Fabricating Machinery Sales, Inc. で 、私たちはワイヤフォーミングの専門家であり、お客様の 3D ワイヤフォーミングのニーズに対応できます。詳細については、813-444-4555 までお電話いただくか、[email protected] まで電子メールでお問い合わせください。
