重量センサーの動作とは何かとその仕様

電子機器にはいくつかの測定デバイスがあり、要件に基づいてさまざまなアプリケーションに使用できます。重量を測定するために、1つのセンサー、すなわち重量センサーまたはロードセルがあります。このセンサーは、重量を測定するための計量システムで複数の目的に使用されます。重量センサーは、正確な重量値を提供する際の精度と一貫性で知られているため、これらのセンサーは計量システムの設計に使用できます。計量システム全体の設計に使用される、重量測定装置などのセンサーを使用するさまざまな製品が市場に出回っています。この記事では、重量センサーの概要とアプリケーションでの動作について説明します。

体重センサーとは何ですか？

定義： ロードセルまたは重量センサーはセンサーの一種であり、それ以外の場合はトランスデューサーです。 重量センサーの動作原理 負荷の電子信号への変換に依存します。信号は電圧の変化である可能性があります。電流、それ以外の場合は負荷と使用回路に基づく周波数。

理論的には、このセンサーは力、圧力、重量などの物理的刺激内の変化を検出し、物理的刺激と比較した出力を生成します。したがって、特定の安定した負荷、または重量サイズの場合、このセンサーは出力値を提供し、それは重量の大きさに匹敵します。このセンサーモジュールの最良の例はSEN0160です。

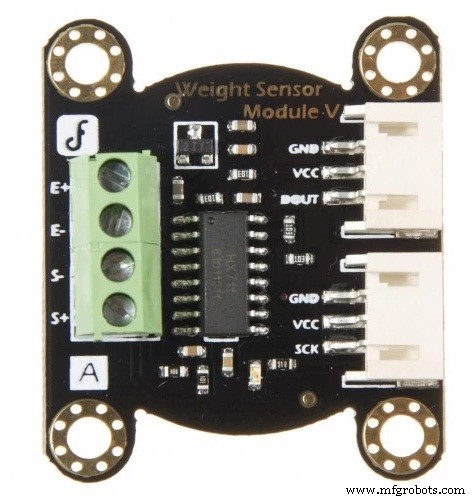

モジュール– SEN0160

SEN0160重量センサーモジュールはHX711ADCに基づいています。これは正確な24ビットADCであり、産業用制御用に設計されているだけでなく、ブリッジセンサーに直接接続するためのスケールアプリケーションの重量を測定します。他の集積回路で評価されたこのHX711には、基本機能に加えて、クイックレスポンス、高統合、イミュニティなどのいくつかの機能が含まれています。このチップは、電子スケールのコストを削減し、信頼性とパフォーマンスを向上させます。

重量センサーモジュールの仕様

このセンサーモジュールの仕様は以下のとおりです。

• 容量は1kgです
• 励起電圧範囲は5V〜15Vです
• O / p感度は1.0±0.15mV / V
• 合成誤差は、完全なスケールの1000セントごとに1です
• ゼロシフトは0.05または0.03です
• ゼロo / pは±0.1mV / Vです
• I / pインピーダンスは1055±15Ωです
• O / pインピーダンスは1000±5Ωです
• 過負荷容量は200％F.Sです
• アナログ出力
• 33mm * 38mmの寸法

さまざまなタイプ

安定した重量を測定するために利用できる多くのオプションがあります。それ以外の場合は、単一のロードセルを使用して任意のサイズの荷重を測定できます。ロードセルまたは重量センサーは、さまざまなタイプに分類されます。 体重センサーの用途 主にいくつかのアプリケーションで重量を測定することに関与します。最も頻繁に使用される重量センサーは、ひずみゲージ、静電容量、油圧および空気圧です。

上記のタイプのセンサーでは、最初の2つは電気トランスデューサーデバイスです。これは、物理的な刺激を検出し、出力として電圧を生成するために使用されるセンサーです。

残りの2つのセンサーは、電気信号のように公然と出力を生成しませんが、アプリケーションの状態に基づいてo / pを設定できます。ひずみゲージは、家庭用、自動化、医療、自動車などのさまざまな業界で最も頻繁に使用されるセンサーです。

ロードセル/重量センサーを選択する方法

特定のアプリケーションのロードセルの選択は、次の点を考慮して行うことができます。

• 測定範囲
• アプリケーションに基づく
• 容量要件
• サイズと仕様の要件に基づく
• 過負荷が最適です

HX711仕様

HX711の仕様には次のものが含まれます。

• 体重計用の24ビットADC
• 選択可能な2つの異なる入力チャンネル
• デジタル制御は簡単で、インターフェースはシリアルです
• 選択可能なo / pデータレートは10SPS、それ以外の場合は80SPS
• 瞬時の供給除去は50Hzと60Hzです
• 電源は2.6V〜5.5Vです
• 電流供給は1.6mA未満です
• 動作温度は-40°Cから85°Cです
• 16-ピンSOP-16パッケージ

したがって、計量システムのパフォーマンスは、振動、温度、環境、メンテナンス、構造的な動きなどのいくつかの要因の影響を受ける可能性があります。ここにあなたへの質問があります、体重センサーのアプリケーションは何ですか？
