安全な慣行

可能であれば、回路で作業を行う前に、回路の電源を切ってください。システムが安全に作業できると見なされる前に、すべての有害なエネルギー源を確保する必要があります。業界では、回路、デバイス、またはシステムをこの状態で保護することは、一般に、ゼロエネルギー状態に置くこととして知られています。 。もちろん、このレッスンの焦点は電気の安全性です。ただし、これらの原則の多くは非電気システムにも適用されます。

ゼロエネルギー状態：有害なエネルギーの確保

ゼロエネルギー状態で何かを確保するということは、以下を含むがこれらに限定されない、あらゆる種類の潜在的または蓄積されたエネルギーを取り除くことを意味します。

• 危険な電圧
• ばね圧
• 油圧（液体）圧力
• 空気圧（空気）圧力
• 吊り下げられた重量
• 化学エネルギー（可燃性またはその他の反応性物質）
• 原子力（放射性物質または核分裂性物質）

電圧はその性質上、位置エネルギーの現れです。最初の章では、電圧の位置エネルギーのアナロジーとして高架液体を使用し、電流（流れ）を生成する容量（電位）を持っていますが、流れの適切な経路が確立されるまで、必ずしもその電位を実現する必要はありません流れに対する抵抗が克服されます。

それらの間に高電圧がある一対のワイヤーは、それらの間に致命的な量の電流をあなたの体に押し込むのに十分な位置エネルギーを持っていても、見た目も危険な音もしません。その電圧は現在何もしていませんが、その可能性があり、それらのワイヤに物理的に接触するのが安全になる前に、その電位を中和する必要があります。

適切に設計されたすべての回路には、回路からの電圧を確保するための「切断」スイッチメカニズムがあります。これらの「切断」は、過大な電流条件下で自動的に開くという2つの目的を果たす場合があります。その場合、これらを「回路ブレーカー」と呼びます。

また、切断スイッチは、自動機能のない厳密に手動操作のデバイスである場合もあります。どちらの場合でも、それらはあなたの保護のためにあり、適切に使用する必要があります。切断デバイスは、デバイスのオンとオフを切り替えるために使用される通常のスイッチとは別にする必要があることに注意してください。これは安全スイッチであり、ゼロエネルギー状態でシステムを保護するためにのみ使用されます：

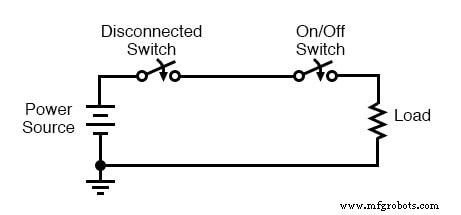

図のように切断スイッチが「開」位置（導通なし）の場合、回路は遮断され、電流は流れません。負荷の両端の電圧はゼロになり、電源の全電圧は、切断スイッチの開いている接点の両端で低下します。

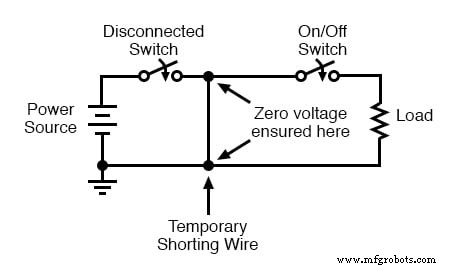

回路の下部導体に切断スイッチが必要ないことに注意してください。回路のその側はアース（アース）にしっかりと接続されているため、電気的にアースと共通であり、そのままにしておくのが最適です。この回路の負荷で作業する人員の安全を最大限に高めるために、負荷の上側に一時的なアース接続を確立して、負荷の両端で電圧が低下しないようにすることができます。

一時的なアース接続が行われると、負荷配線の両側がアースに接続され、負荷でゼロエネルギー状態が確保されます。

負荷の両側で行われる接地接続は、電気的に負荷をワイヤで短絡することと同等であるため、これは、最大の安全性という同じ目標を達成するための別の方法です。

いずれにせよ、負荷の両側は地球に電気的に共通であり、負荷の両側と人々が立っている地面との間に電圧（位置エネルギー）がないことを可能にします。電力が供給されていない電力システムで導体を一時的に接地するこの手法は、高電圧配電システムで実行される保守作業では非常に一般的です。

この予防策のさらなる利点は、人がまだ負荷に接触しているときに切断スイッチが閉じられる（回路の導通が確立されるように「オン」になる）可能性に対する保護です。

負荷の両端に接続された一時的なワイヤは、切断スイッチが閉じられたときに短絡を引き起こし、回路内の過電流保護デバイス（回路ブレーカーまたはヒューズ）をすぐにトリップさせ、電源を再び遮断します。これが発生した場合、切断スイッチによって損傷が発生する可能性が非常に高くなりますが、負荷のある作業員は安全に保たれます。

この時点で、過電流装置は感電に対する保護を提供することを目的としていないことに言及しておくとよいでしょう。むしろ、それらは、過電流による過熱から導体を保護するためだけに存在します。

今説明した一時的な短絡は、切断スイッチが閉じられた場合に回路内の過電流デバイスを実際に「トリップ」させますが、感電保護はそれらのデバイスの意図された機能ではないことを認識してください。それらの主な機能は、短絡ワイヤを配置した状態で作業者を保護する目的でのみ活用されます。

構造化された安全システム：ロックアウト/タグアウト

切断デバイスを開（オフ）位置に固定し、回路で作業を行っている間はその状態を維持できることが明らかに重要であるため、構造化された安全システムを導入する必要があります。 。このようなシステムは業界で一般的に使用されており、ロックアウト/タグアウトと呼ばれます。 。

ロックアウト/タグアウトの手順は次のように機能します。安全な回路で作業するすべての人は、システムで作業する前に、切断装置のコントロールレバーに設定した独自の南京錠またはコンビネーションロックを持っています。

さらに、システムで実行する予定の作業の性質と期間を説明する、ロックからぶら下がっているタグに記入して署名する必要があります。 「ロックアウト」するエネルギー源が複数ある場合（複数の切断、電気的および機械的エネルギー源の両方を確保するなど）、作業者はシステムからの電力を確保するために必要な数のロックを使用する必要があります仕事が始まる前に。

このように、システムは、すべての最後のロックがすべての切断およびシャットオフデバイスから削除されるまでゼロエネルギー状態に維持されます。つまり、すべての最後の作業者は、自分の個人ロックを削除することによって同意を与えます。システムの電源を再投入することが決定され、出席者全員がロックを解除した後も1人のロックが残っている場合、タグにはその人が誰で、何をしているのかが示されます。

優れたロックアウト/タグアウト安全プログラムが実施されている場合でも、勤勉さと常識的な予防策が必要です。これは、多数の人が一度にデバイスまたはシステムで作業している可能性がある産業環境で特に当てはまります。それらの人々の何人かは、適切なロックアウト/タグアウト手順について知らないかもしれません、あるいはそれについて知っているかもしれませんが、それに従うにはあまりにも自己満足しているかもしれません。全員が安全規則に従っていると思い込まないでください！

電気システムがロックアウトされ、独自の個人用ロックでタグ付けされた後、電圧が実際にゼロ状態で確保されているかどうかを再確認する必要があります。確認する1つの方法は、 start の場合に、マシン（または作業中のマシン）が起動するかどうかを確認することです。 スイッチまたはボタンが作動します。

それが始まったら、あなたはそれから電力をうまく確保していないことを知っています。さらに、常に 回路内の導体に実際に触れる前に、測定装置で危険な電圧の存在を確認してください。最も安全にするには、メーターをチェック、使用、チェックする次の手順に従う必要があります。

• メーターが既知の電圧源で正しく表示されていることを確認してください。
• メーターを使用して、ロックアウトされた回路に危険な電圧がないかテストします。
• 既知の電圧源でメーターをもう一度チェックして、正常に表示されていることを確認します。

これは過度または偏執的に見えるかもしれませんが、感電を防ぐための実証済みの手法です。私はかつて、回路が「死んでいる」かどうかを確認しているときに、メーターが電圧を示すのに失敗したことがありました。電圧の存在をチェックするために他の手段を使用していなかったら、これを書くために今日生きていないかもしれません。

危険な状態をチェックするために必要なときに、電圧計に欠陥が生じる可能性は常にあります。これらの手順に従うことで、メーターが壊れて致命的な状況に陥ることがないようにすることができます。

最後に、電気工事士は、安全チェック手順の中で、実際に導体に触れることが安全であると見なされるポイントに到着します。すべての予防措置を講じた後でも、危険な電圧が存在する可能性があることに注意してください（非常にまれですが）。

この時点で取るべき最後の予防措置の1つは、手の甲で指揮者と瞬間的に接触することです。 それまたはそれに接触する金属工具をつかむ前に。どうして？何らかの理由で、その導体とアースの間にまだ電圧が存在する場合、衝撃反応からの指の動き（拳に食い込む）は接触を切断します 指揮者と。

これは絶対に最後であることに注意してください 電気工事者が電力システムの作業を開始する前に実行する必要のある手順であり、絶対に実行しないでください。 危険な電圧をチェックする代替方法として使用できます。メーターの信頼性を疑う理由がある場合は、別のメーターを使用して「セカンドオピニオン」を取得してください。

レビュー：

• ゼロエネルギー状態 ：回路、デバイス、またはシステムが保護されているため、作業中の人に害を及ぼす可能性のあるエネルギーが存在しない場合。
• 切断スイッチデバイスは、ゼロエネルギー状態の便利な準備を可能にするために適切に設計された電気システムに存在する必要があります。
• 一時的なアース線または短絡線を、サービス対象の負荷に接続して、その負荷で作業する人員をさらに保護することができます。
• ロックアウト/タグアウト このように機能します。ゼロエネルギー状態のシステムで作業する場合、作業者は、そのシステムでの自分のタスクに関連するすべてのエネルギー切断デバイスに個人用南京錠またはコンビネーションロックをかけます。また、実行する作業の性質と期間、および誰がそれを実行しているかを示すタグが、これらのロックのすべてに掛けられています。
• 「ロックアウト」した後、テスト機器を使用して回路がゼロエネルギー状態で固定されていることを常に確認します。回路をチェックする前後にメーターをテストして、正しく機能していることを確認してください。
• 死んだと思われる電力システムの導体と実際に接触するときが来たら、最初に片方の手の甲で接触させて、ショックが発生した場合に筋肉の反応によって指が離れるようにします。指揮者。
