機械加工の基礎：旋盤入門

私たちの機械加工の基礎シリーズは、機械工場で働いているか、始めたばかりかを問わず、CAMの知識を磨くのに役立つように作成されています。各エピソードは、社内の機械工の1人によってホストされ、ツール/プロセスの詳細な概要を提供します。前回の版では、フライス盤について説明しました。ここでは、旋盤の概要を説明します。ここでは、旋盤のしくみ、旋盤とフライス盤の違い、旋盤とフライス盤の使用時期、Fusion360での使用方法について説明します。

このビデオでは、フライス盤とは少し異なる旋盤について説明します。フライス盤では、切削工具が回転し、部品がその下を移動します。ただし、旋盤では、パーツが非常に速く回転し、ツールがパーツを横切って移動します。旋盤は非常に効率的で、大量の材料を非常に迅速に取り除くことができます。

ただし、旋盤の欠点は、旋盤が完全に円筒形のコンポーネントを作成することです。これは、すべてのプロジェクトに理想的ではありません。どのマシンがあなたの部分に最適であるかを徹底的に調査することを常にお勧めします。自由形状を作成するフライス盤が必要ですか、それとも円筒形状を非常に効率的に作成するために旋盤が必要ですか？

フライス盤には、部品を保持する万力がありました。旋盤では、代わりにチャックと呼ばれるものがあります。この旋盤は油圧で作動するので、始めるには、材料のビレットを入れてから、フットペダルを踏みます。これで、材料は機械の内部で固くなったので、ツールを使用して切断を開始できます。ご想像のとおり、旋盤で選択できるツールは多種多様です。たとえば、さまざまな方向に移動できる汎用の旋削工具があります。

ツールはいわゆるタレットに配置され、さまざまな方向に配置できます。特定のパーツに最適な方向に基づいて方向を選択します。この砲塔には10個のステーションがあり、最適な方向に最適なステーションを探して使用できます。また、パスを最も効率的にするために、最高のツールセットを入れるチャンスが10回あります。

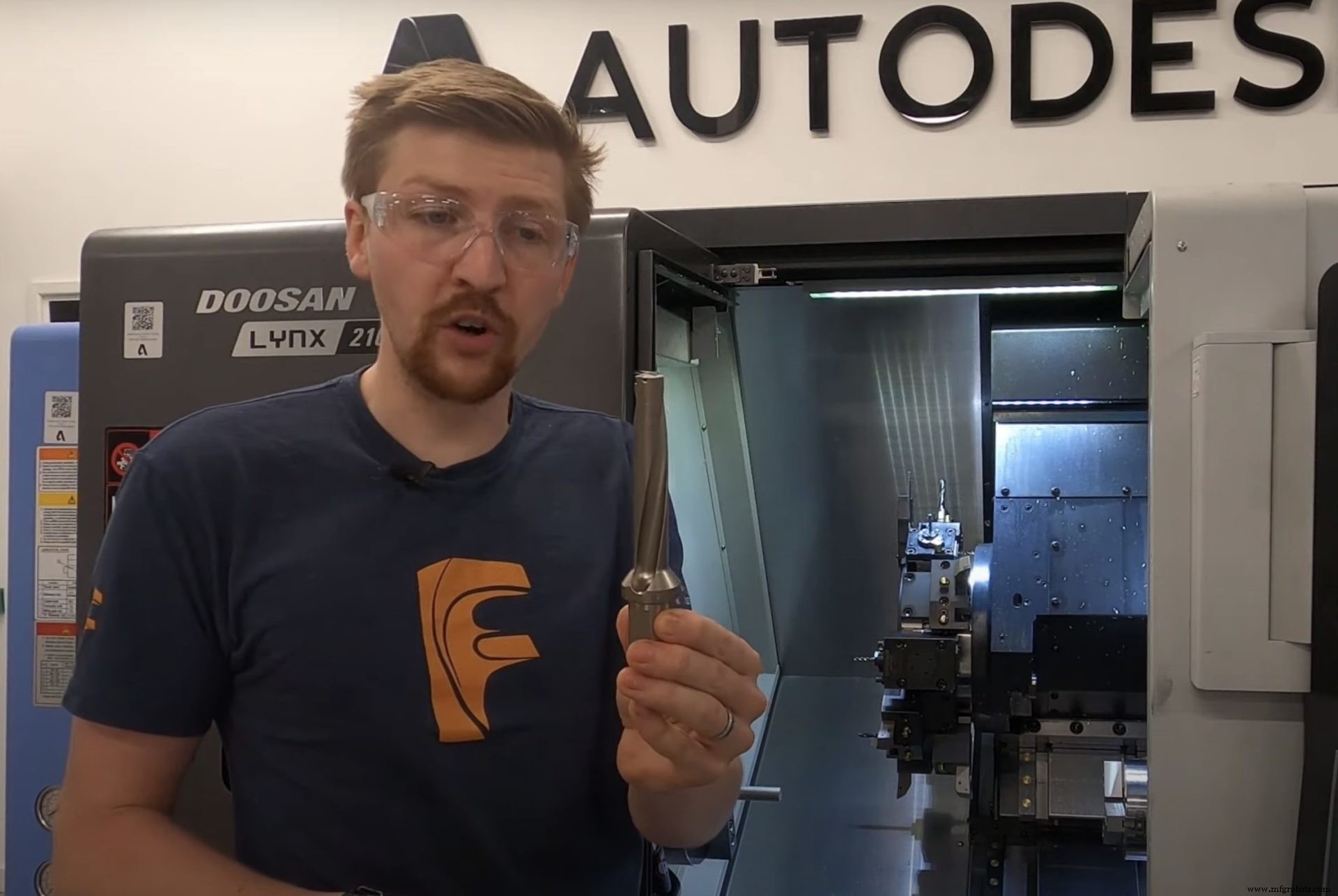

ドリルもあります。上の写真のドリルはUドリルと呼ばれています。タングステンカーバイドインサートが組み込まれています。通常は水平方向に取り付け、パスに移動して大径の穴をすばやく作成します。

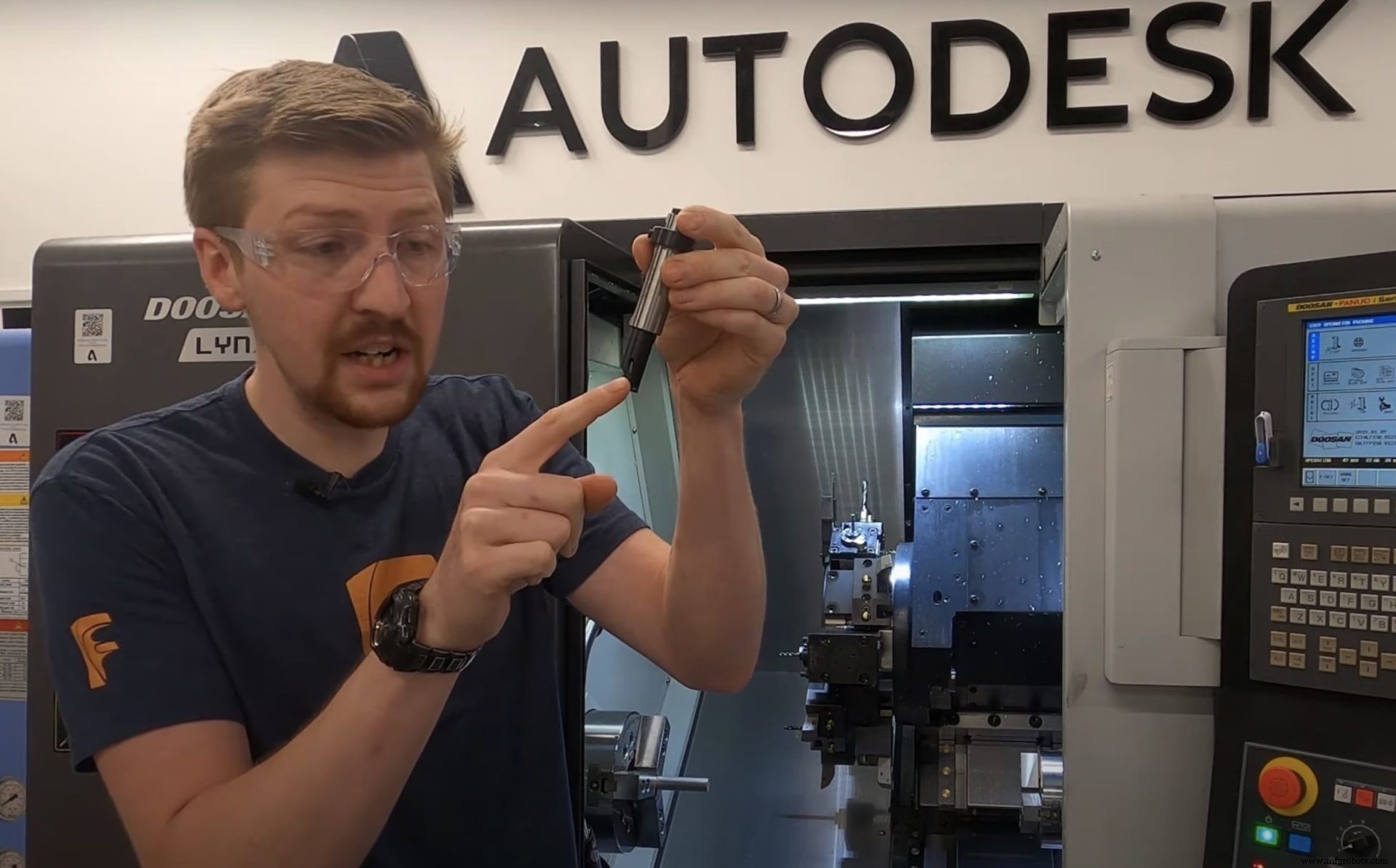

上の写真は溝入れ工具で、機械に挿入される非常に小さな先端があります。パーツに溝を作成します。これは、Oリングの溝など、パーツの内部または外部に溝を配置する必要がある場合に最適です。

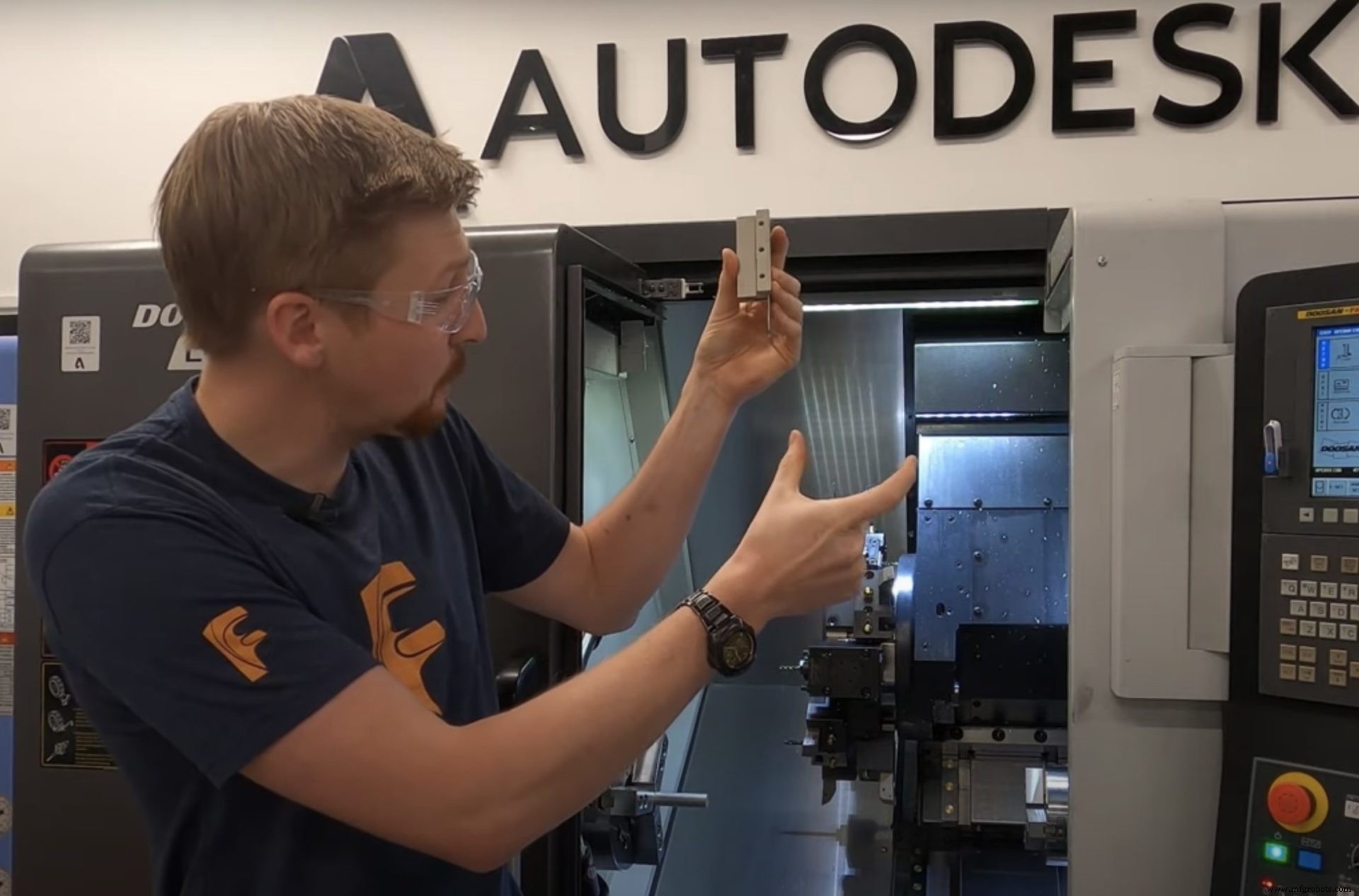

最後に、別れのブレードを見てみましょう。旋盤は大量生産で素晴らしいです。パーツを1つ作成したら、実際にこのブレードを使用して下に移動し、コンポーネントをビレットから完全に取り外すことができます。次に、ストックを顎からさらに移動して、別のパーツを作成します。本当に便利なツールです。

ご想像のとおり、使用できるツールには他にも多くの種類があります。これらは基本的なツールのほんの一部です。したがって、この完全なセットアップには、すべてのツールを備えたスピンドルとタレットが含まれ、タレットが回転して正しいツールをパーツに配置します。

この旋盤は3軸旋盤なので、かなり複雑です。多くの旋盤は2軸しかないため、Z軸とX軸しかありません。円筒形のパーツを作成するために必要な2つの軸はこれらだけです。繰り返しになりますが、これは非常に複雑な旋盤であるため、工具を特定の方向に向けるY軸もあります。これは単なる旋盤ではなく、フライス盤でもあるからです。

この機械は主に旋盤として使用する必要がありますが、フライス盤の機能を備えているため、この特定の機械はターンミルと呼ばれます。旋削は一次加工であり、フライス盤は二次加工です。それが逆の場合、つまり旋盤で追加機能を備えたフライス盤として構築された場合、それはミルターンマシンになります。繰り返しになりますが、コンポーネントに最適なマシンを選択する必要があります。
