緊急LEDライト回路–DP-716充電式30LEDライトの回路図

緊急LEDライト。強力で安価な回路LED-716非常灯の概略図

LED-716 最も強力で非常に安価な回路の1つです。あなたは家でそれを作ることを試みることができます。

初心者に推奨：

緊急LEDライトのデータ：

緊急LEDライトへの入力：

バッテリーの充電

緊急LEDライトの出力：

3-オプションスイッチまたはパターン変更

非常灯ランプのバックアップ時間。

緊急LEDライト回路のバッテリーバックアップ時間

実際、誰かが私にDP-716緊急LEDライトランプを持ってきてくれました。だから私はランプを取りました（チェック/修理用）。

ここでは、ストーリー全体を画像で見ることができます。

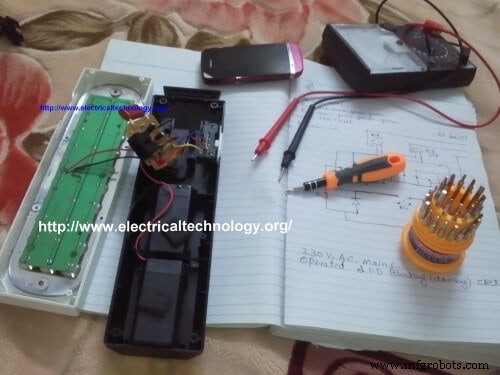

ここでは、修復のために開いています。（このような家電製品を試着することもできますが、安全性がより重要であることに注意してください…。）

（画像をクリックすると拡大します）

緊急LEDライトの内部。 LED-716非常灯。

これで、PICの本当の問題（2つの抵抗が吹き飛ばされた）が明らかになったので、修正したいと思います。

推奨：焼けた抵抗の値を見つける方法。 3つの方法で

別のビュー。ここで何が問題なのか回路をチェックしてください。

ここで、私がこの回路で行ったことを確認できます。裏側の抵抗器（私がはんだ付けしたもの）が吹き飛ばされたからです。したがって、問題の根本はその特定の抵抗器でした。

これで作業は完了です。これで、パターン変更スイッチがオプション1、つまりフルライトになります。バックアップ時間は4〜6時間です。

この場合、パターン変更スイッチはオプション3、つまりフルライトになっています。バックアップ時間は8〜10時間になります。また、オプション2は電球ライトをオフにするためのものであることに注意してください。
