パルス LED 回路:概要と作成方法

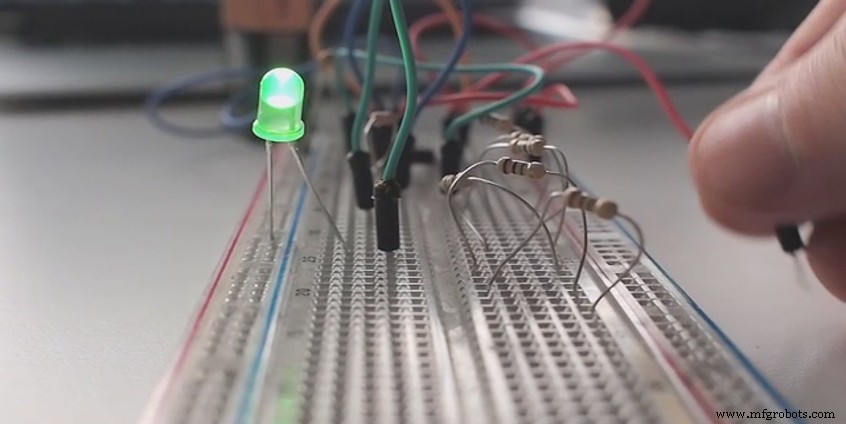

パルス LED 回路

あなたのプロジェクトには照明効果の作成が含まれていますか? それらを作成するための最良の方法を探していますか?答えが「はい」の場合は、パルス LED 回路を検討する必要があります。

パルス LED 回路は、装飾プロジェクトや照明を扱うその他のプロジェクトの照明効果を作成するためのシンプルですが強力な方法です。

ただし、最初の試行で正しく組み立てるのは簡単ではない場合があります。しかし、それは心配する必要はありません。

この記事では、単純なパルス LED 回路を構築して動作させる方法を学びます。

すぐに始めましょう!

555 を使用した LED のフェードとパルス

パルスまたはフェージング LED 回路は、555 タイマー IC で LED のパルスまたはフェードを制御できる小さくて簡単なプロジェクトです。

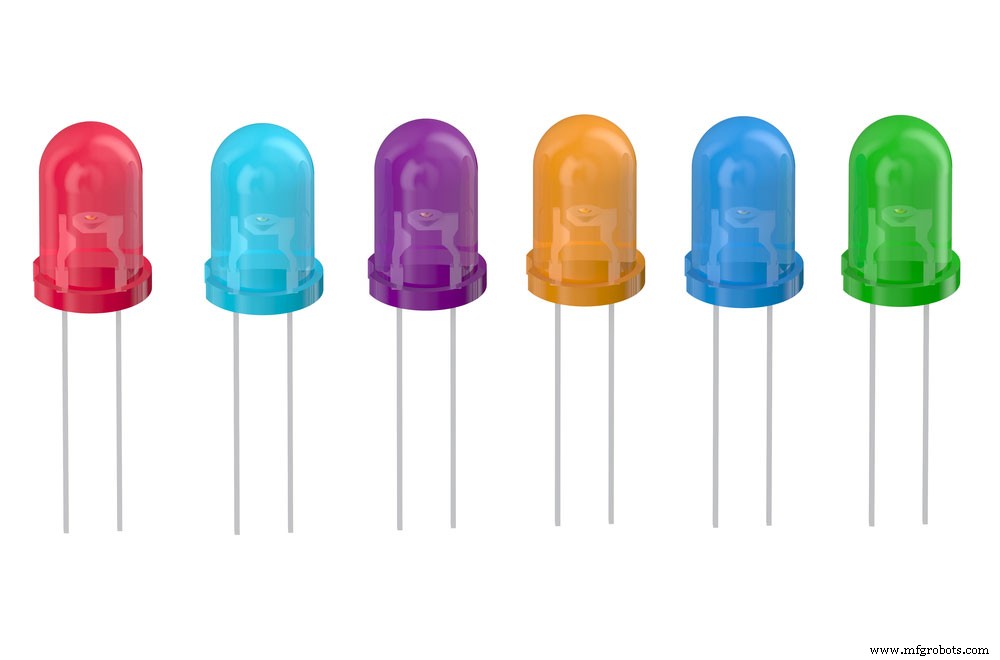

LED

興味深いことに、この回路では 2 種類のフェード効果を実現できます。これらには、フェードアウトフェードインとフェードインフェードアウト効果が含まれます。

また、この単純な回路を使用して、装飾ライトや単純なパルス LED ストリップを作成することもできます。

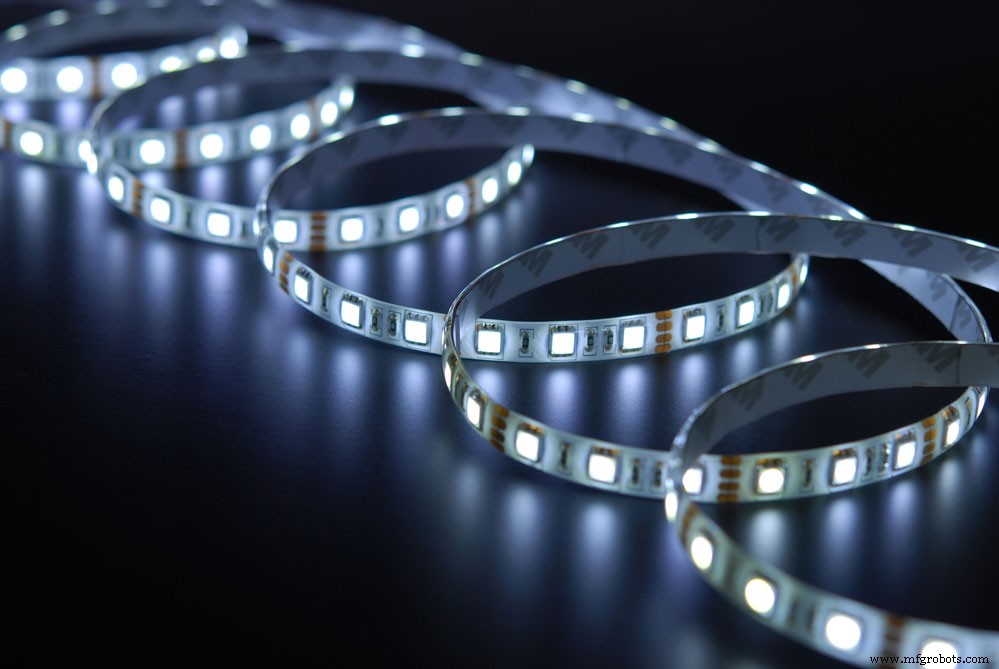

LED ストリップ

それでは、この回路がどのように機能するかを詳しく見てみましょう。

仕組み

555 タイマー IC は、この回路の心臓に相当します。したがって、555 タイマー IC とトランジスタを使用すると、いくつかの抵抗器とコンデンサを組み合わせて、ほとんどの回路操作を実行できます。

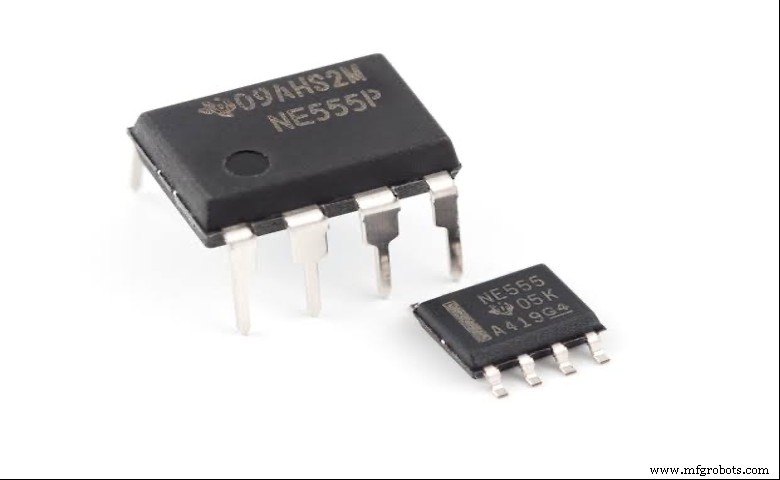

555 タイマー IC

さらに、タイマー IC は、この回路の安定したマルチバイブレータモードで動作します。また、タイマー IC は、LED のフェードインとフェードアウトを制御する時間パルスを生成します。

さらに、抵抗器は、LED がフェードインおよびフェードアウトするときの遅延量を決定するのに役立ちます。しかし、それだけではありません。コンデンサは、LED のフェージングにも重要な役割を果たします。

レジスタ

また、トランジスタは、LED に損傷を与えることなく、LED を点灯させるのに十分なレベルまで信号を増幅する役割も担っています。

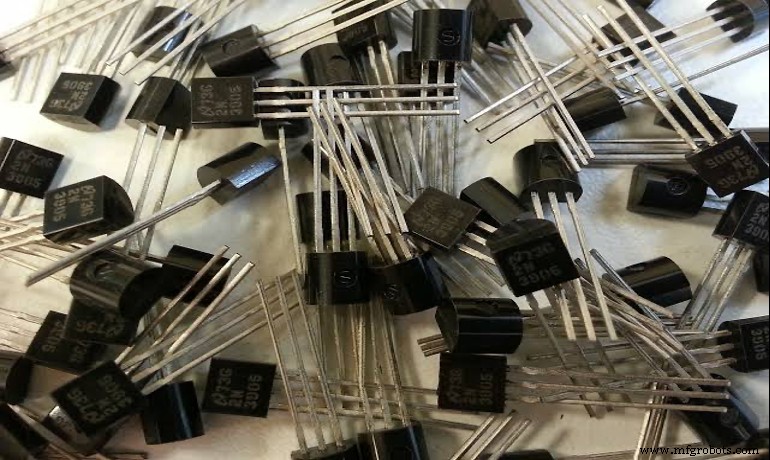

トランジスタ

さらに、この回路の動作電圧は 9v から 12v の範囲です。さらに、LED の定格電流が 25mA であれば、この回路と互換性があります。

注:LED と抵抗器を並列に接続するだけで、回路に LED を追加できます。

回路図

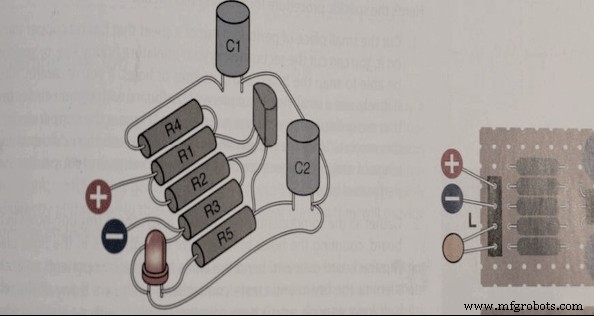

これが、構築方法を学習する回路の図と回路図です。

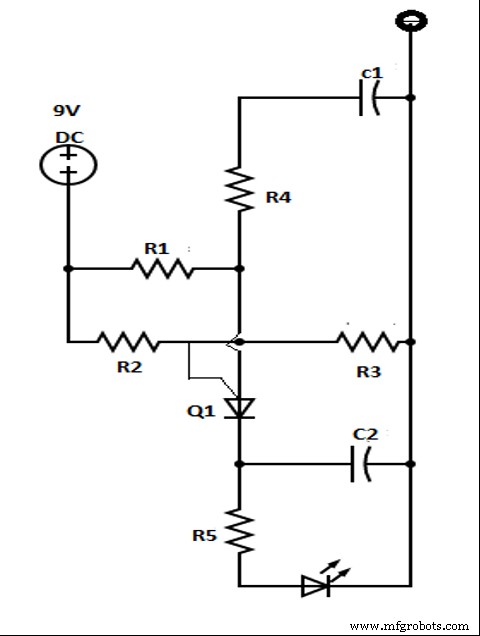

回路図

必要なコンポーネント

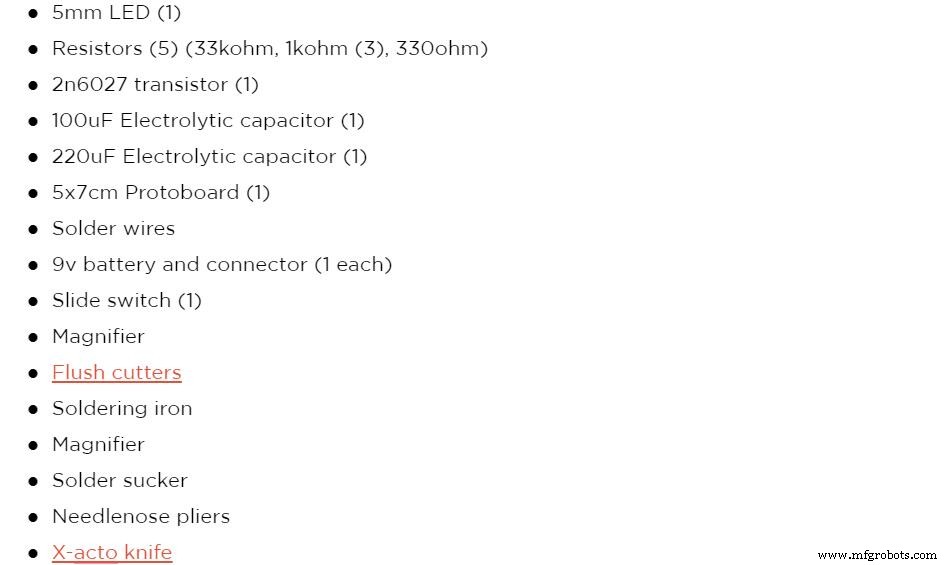

この回路を構築するには、次のコンポーネントとツールが必要です:

ビルド方法

ここでは、完全に動作するパルスまたはフェード LED 回路を生成するための段階的な方法を説明します。

ステップ 1:コンポーネントを収集して検査する

まず、必要なコンポーネントとツールがすべて揃っていることを確認します。また、詳細が正しく機能しているかどうかを確認してください。

次に、コンデンサの電圧をチェックして、コンデンサまたは抵抗に問題があるかどうかを確認します。また、エラーを回避するために、ビルドを開始する前に、障害のあるものを必ず交換してください。

ステップ 2:サーキットボードを作成する

次に、回路基板を組み立てます。

また、理解を容易にするために、回路図を読むことができない場合でも、回路図と図の両方を上に並べて追加したので、コンポーネントをどこにどのように配置するかがわかります。

ステップ 3:スイッチと抵抗器をはんだ付けする

これで、スイッチを回路基板にはんだ付けして、回路の構築を開始できます。基板の端にはんだ付けすることをお勧めします。また、基板に 9v バッテリー用の穴を開けることを忘れないでください。

注:はんだ付けするときは、小さな火山のように見えることを確認してください。そうでない場合は、コールドジョイントが発生している可能性があります。また、はんだを追加する前に、必ずリードを加熱してください。

スイッチをはんだ付けしたら、抵抗をボードに追加します。また、抵抗器のリードを曲げて、ボードから脱落しないようにしてください。

ここで、最初の 1K 抵抗器をボードに押し付けてはんだ付けし、はんだ付けして接続します。次に、33k、1k、1k、330 オームの抵抗器の順に、他の抵抗器についても同じことを行います。

注:余分なリードはまだ切断しないでください。後でワイヤーなしで接続したい場合、それらは依然として重要です.

ステップ 4:トランジスタとコンデンサをはんだ付けする

次に、回路図に従って、中央にはんだ付けした 3 つの抵抗器の前にトランジスタを配置します。

また、向きが重要であるため、トランジスタの平らな面が抵抗に面していることを確認してください。次に、リードを調整して位置を取得し、はんだ付けに進みます。

この後、図に従ってコンデンサを回路に追加します。

はんだを使いすぎても心配ありません。はんだ吸い取り器を使用して、回路から余分なはんだをすべて取り除くことができます。

ステップ 5:つながりを作る

まず、スイッチに最も近い 1k 抵抗を 100uF コンデンサのプラスリードにはんだ付けします。次に、抵抗器の先端をコンデンサの側面に向かって曲げることをお勧めします。接続が確立されたら、余分なリードがあれば削除できます。

次に、トランジスタのリード線を 100uF コンデンサに近づけて、1k と 33k の抵抗器に接続し、L 字型のジョイントを作成します。

また、トランジスタの中央のリード線を取り、それを中央の 1k 抵抗に接続します。これらの接続を実行した後、余分なリードを切断します。

220uF コンデンサを確認し、正の部分をトランジスタに接続し、負のリードを 100uF コンデンサの負の電荷に接続します。

下半分については、220uF コンデンサのマイナスリードを最も近い 1K 抵抗リードに接続しますが、余分な電荷を遮断しないでください。

接続が確実な場合は、回路に LED を追加できます。その後、330 オームの抵抗のリードを LED のプラス端子に接続し、LED のマイナス端子を残りの 1k 抵抗リードにはんだ付けできます。それでも、その接続を取り、バッテリーのプラス端子にはんだ付けしてください。

ステップ 6:ファイナライズ

セットアップが完了すると、1K と 33K の 2 つの抵抗リードが接続されていないはずです。次に、はんだブリッジを作成して、抵抗器間に強力な結合を構築する必要があります.その後、1k 抵抗のリードを切断できます。ただし、最初に 33k 抵抗器の情報を保持して、バッテリーのプラス端子に接続し、通常どおり、余分なリードを切断します。

注:余分なリードを捨てないでください。配線なしで接続したい場合に便利です。バッテリーを取り外さなくても回路をオン/オフできるように、外側のスイッチの情報を接続しないようにしてください。
