スマートフォンの温度監視

必要なツールとマシン

アプリとオンラインサービス

	Teamperature Monitoring App
	Arduino IDE

このプロジェクトについて

この記事では、Androidスマートフォンの温度監視システムについて説明します。温度は回路に取り付けられた温度センサーによって感知され、Bluetoothを介してスマートフォンに送信されます。 Androidアプリケーションはスマートフォンで温度データを表示するために使用されます。このシステムは、スマートフォンでプロセスデータを簡単に監視できます。

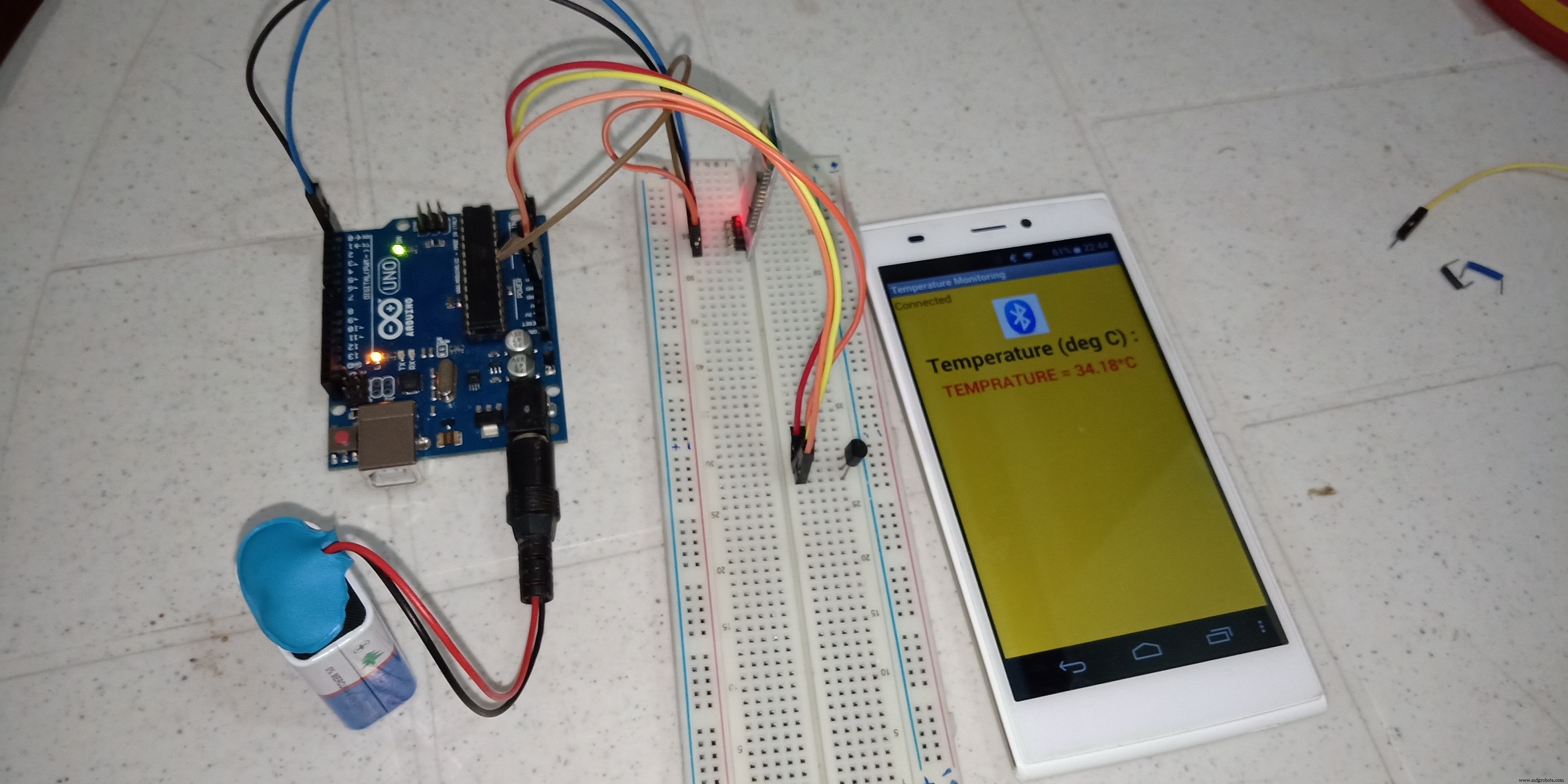

必要に応じて、スマートフォンをシステムにワイヤレスで接続し、プロセス変数を監視できます。システムは、他のプロセス変数も監視するように簡単にカスタマイズできます。送信機側の作者のプロトタイプを図1に示します。受信機側はスマートフォンで構成されています。 Androidアプリのスクリーンショットを図2に示します。プロジェクトのブロック図を図1に示します。

温度監視システムの回路と動作

（コードをアップロードした後にRXとTXピンを接続します）

（コードをアップロードした後にRXとTXピンを接続します）

コンポーネント要件：

• Arduino Uno

• LM35温度センサー

• BluetoothモジュールHC-05

• Androidアプリ（TemperatureMonitroing）apkファイル

• ジャンパー線

HC-05 Bluetoothモジュールの接続：

VCC – Arduino.GNDのVCCへ– Arduino.RXのGNDへ– Arduinoのデジタルピン0（TXピン）へ。（コードをアップロードした後にRXとTXピンを接続します） TX – Arduinoのデジタルピン1（RXピン）へ。 （コードをアップロードした後にRXとTXピンを接続します）

Arduino Unoとの接続：

• 上の画像のように接続します。 コードのアップロード中/アップロード前にRXピンとTXピンを接続しないでください！

• 以下のコードをコピーします。

• IDEの[ツール]メニューから適切なCOMポートとボードを選択します。

• BlueControlというアプリをダウンロードします（無料です）。こちらがリンクです

• Bluetoothモジュールに初めて接続するときに、パスワードの入力を求められます。 0000または1234と入力します。

• アプリを開きます TemperatureMonitoring オプションに移動します。 「Bluetoothロゴをクリック」をクリックします。 デバイス– HC05を選択します。ペアリングされたデバイスのリストが表示されます。リストからHC-05デバイスを選択して、スマートフォンをHC-05Bluetoothモジュールに接続します。

• デバイスがセンサーと正常にペアリングされると、センサーのLEDライトが通常よりも遅い速度で点滅し始めます。

• 接続が成功すると、アプリケーションのメイン画面に「接続済み」というメッセージが表示されます。

• 完了。以下のコードをコピーしてテストしてください！

• RXピンとTXピンを接続します

• RXピンとTXピンを接続します

• RXピンとTXピンを接続します

• Androidアプリは、送信機側から受信したデータの表示を開始します。

• Androidアプリは、送信機側から受信したデータの表示を開始します。

• Androidアプリは、送信機側から受信したデータの表示を開始します。

コード

温度コード

回路図
