湿度および温度監視システム

アプリとオンラインサービス

>

Bolt IoT Bolt Cloud

このプロジェクトについて

Boltチームは最近BoltIoT-Arduino-Helperライブラリを更新しました。試してみるのは良い考えだと思いました。ライブラリには、DHTセンサーをBolt Cloudとインターフェースする方法の例があります。このプロジェクトは、まさにそれを行うことを目的としています。

ハードウェアのセットアップ：

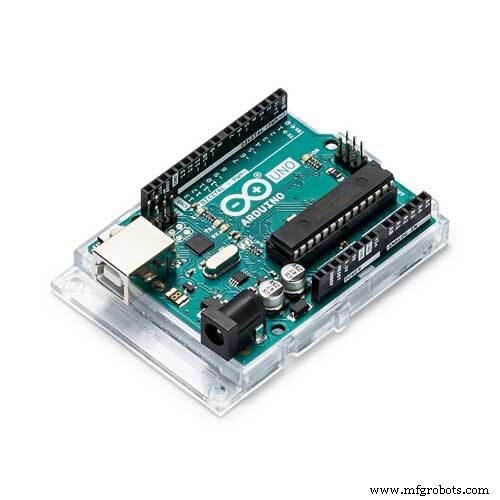

Boltduino（Arduino Uno r2のカスタマイズバージョン）を使用している間、プロジェクトはArduinoUnoを使用して同じように簡単に実行できます。そこにあるBoltduinoを奪われたメーカーのためにArduinoUNOを使用してフリッツ図を作成しました。

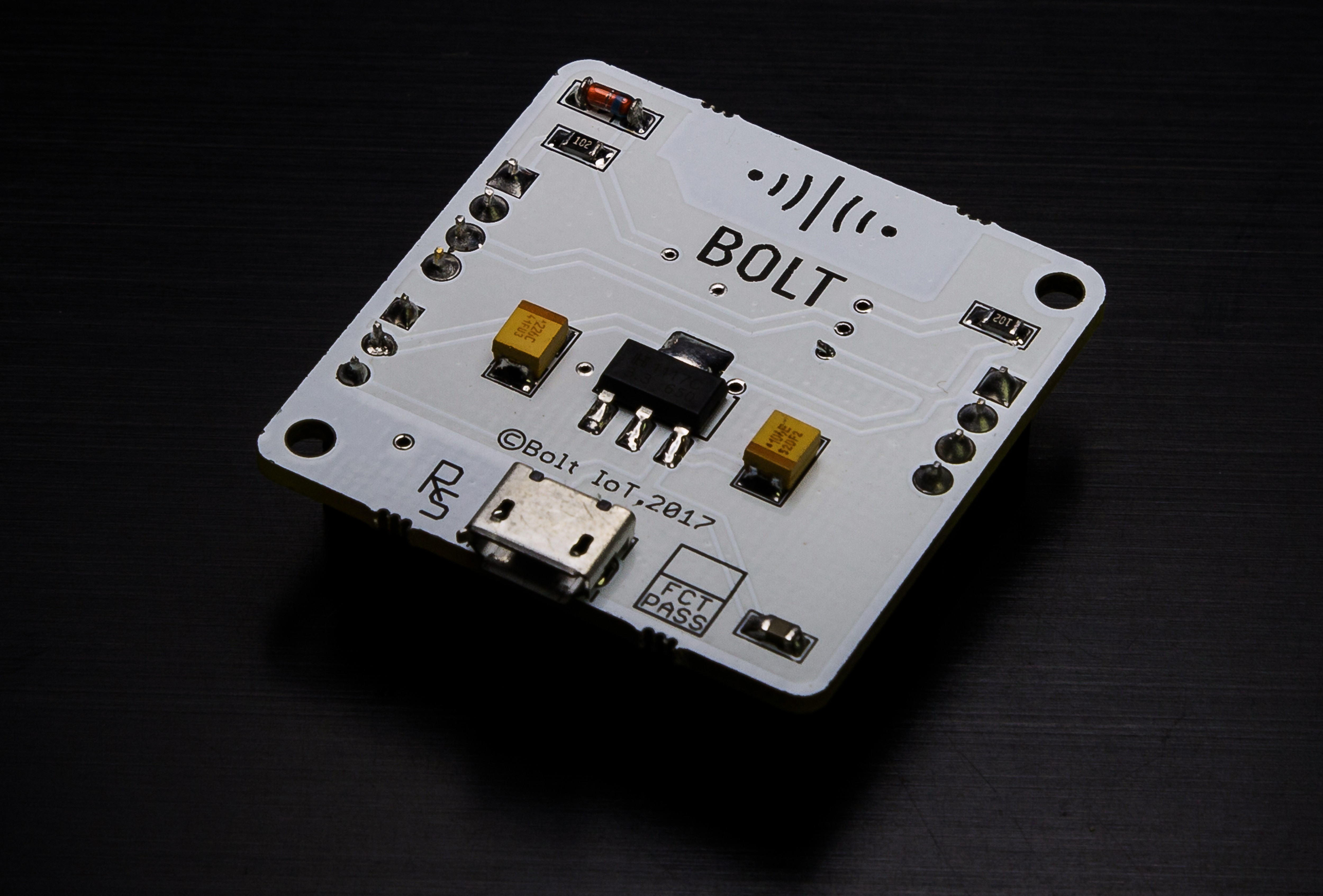

ステップ1）ボルトをBoltduino（Arduino）に接続します。

BoltduinoにはBoltWiFiモジュールを保持するピン配置があるため、この手順は私にとってはかなり簡単です。ただし、Arduinoの使用を計画しているメーカーにとって、これは4本のオス-オスのバージピンワイヤーを使用してボルトモジュールを接続することを意味します。

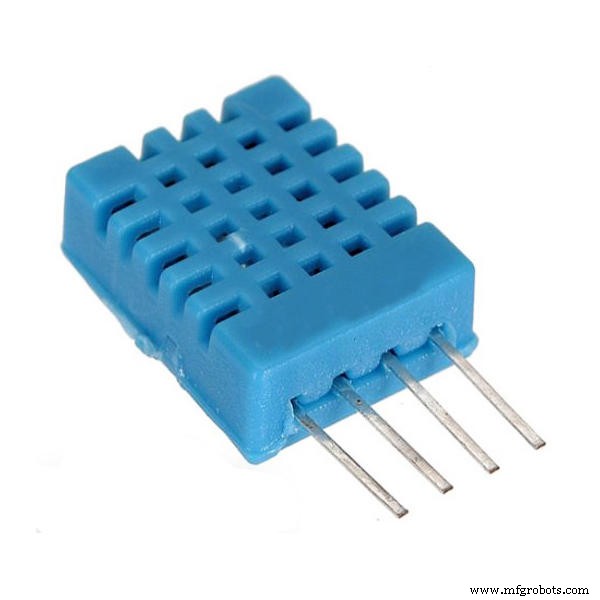

ステップ2）DHT11センサーをBoltduino（Arduino）に接続します

ステップ3）必要なライブラリをインストールします

このプロジェクトでは、BoltIoT-Arduino-Helper、Adafruit_Sensor、およびDHT-Sensor-libraryArduinoライブラリが必要です。

ライブラリをインストールするには、上のリンクにアクセスして、クローンまたはダウンロードボタンをクリックしてください。

次に、[ZIPのダウンロード]ボタンをクリックします。ライブラリを含むzipファイルがダウンロードされます。

ライブラリがダウンロードされたら、ArduinoIDEのツールバーに移動します。Sketck>ライブラリを含める> Add.ZIPライブラリ...

以前にダウンロードしたライブラリファイルを選択し、[選択]をクリックします。

3つのライブラリすべてをインストールすることを忘れないでください。

ステップ4）コードをアップロードします。

ArduinoIDEのツールバーに移動します。[ファイル]> [例]> [BoltIoT-Arduino-Helper]> [DHT2Cloud]

DHTライブラリの例が新しいArduinoIDEウィンドウで開きます。

BoltduinoをPCに接続し、[アップロード]をクリックします。

注意： Arduino Unoユーザーの場合、コードをアップロードするときに、ボルトモジュールをArduinoから切断することを忘れないでください。

ソフトウェアのセットアップ：

Bolt WiFiモジュールを中心に開発されたプロジェクトはかなり多いので、読者はすでにBolt Cloudにアカウントを作成し、BoltWiFiモジュールをCloudアカウントにリンクしていると思います。

そうでない場合は、これを実行することをお勧めします。

ステップ1）BoltCloudで新製品を作成します。

[入力デバイス]および[UART]オプションを必ず選択してください。

ステップ2）製品を構成します：

ソフトウェア構成のコードを共有しました。

完了したら、製品構成ビューを保存して終了します。

ステップ3）Boltデバイスを新製品にリンクします。

デバイスがリンクされたら、[構成の展開]ボタンをクリックすることを忘れないでください。

ステップ4）デバイスを表示します。

クラウドは5分ごとにデバイスのデータをポーリングするため、確認する前にシステムを約20〜25分間そのままにしておくことをお勧めします。

結論：

このプロジェクトに参加してください。温度と湿度の監視システムが気に入った場合は、Indiegogoをチェックして、私たちを支援し、情報を広めてください。開発者向けの特別割引があり、Boltsの最初のバッチは2018年2月に出荷されます。

BoltIoTプラットフォームに関するその他の興味深いプロジェクトは次のとおりです。

• ドイツ語でのボルトIoTデモとドアモニタリング

• プラント監視アラートシステム

• BoltIoTを使用したTrashTalker

• ボルトIoTCPUストレス-O-メーター

• BoltIoTを使用した暗号アラートシステム

• 5分、4ステップ、「OKGoogleが電気をつけて」

• BoltIoTを搭載したFumeSucker

• BoltIoTを使用した貧乏人のテルミン

• わずか4つの簡単な手順、5分と12ドル、音声制御のライトを作成する

• トレンドは何ですか？

• DEbot

• Car-e-OK

• IoTプラント監視システムを使用してスマートガーデンを構築する

• 重要なメールを見逃すことはありません

• BoltIoTを使用したデスクバディ

コード

• 製品コード

製品コード JavaScript

 var lineGraph1 =new BoltGraph（）; lineGraph1.setChartType（ "lineGraph"）; lineGraph1.setAxisName（ 'X-Axis Name'、 'Temperature->'）; lineGraph1として設定することを忘れないでください。 .plotChart（ 'time_stamp'、 'Temperature'）; var lineGraph2 =new BoltGraph（）; lineGraph2.setChartType（ "lineGraph"）; lineGraph2.setAxisName（ 'X-Axis Name'、 'Humidity->'）; lineGraph2.plotChart （ 'time_stamp'、 'Humidity'）;

回路図

dht11boltarduino_5THd5r6p4C.fzz
