三菱CNC旋盤 700/70シリーズ Gコード完全リファレンス
三菱CNC制御装置（三菱700/70シリーズ）搭載CNC旋盤用の三菱Gコードです。
マシニングセンタ用三菱Gコードはこちら：三菱CNC Gコード – マシニングセンタ 700/70シリーズ
三菱マニュアル
CNCオペレータは以下の三菱CNCマニュアルを無料ダウンロード可能：
三菱CNC 700/70シリーズ プログラミングマニュアル (マシニングセンタシステム)
三菱CNC 700/70シリーズ プログラミングマニュアル (旋盤システム)

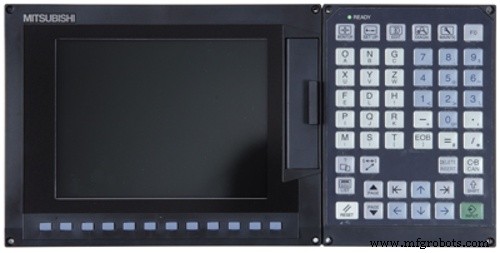

三菱M70シリーズCNC制御装置（旋盤用）
旋盤用三菱Gコード
| Gコード | 機能 |
|---|---|
| G00 | 位置決め |
| G01 | 直線補間 |
| G02 | 円弧補間CW / ヘリカル補間CW |
| G03 | 円弧補間CCW / ヘリカル補間CCW |
| G02.3 | 指数関数補間CW |
| G03.3 | 指数関数補間CCW |
| G04 | ドウェル |
| G07.1 | 円筒補間 |
| G107 | 円筒補間 |
| G09 | イグザクトストップチェック |
| G10 | パラメータ/補正データ入力 / 工具寿命管理データ登録 |
| G11 | プログラムパラメータ入力/工具寿命管理データ登録モードキャンセル |
| G12.1 | 極座標補間ON |
| G112 | 極座標補間ON |
| G13.1 | 極座標補間キャンセル |
| G113 | 極座標補間キャンセル |
| G12.1 | フライス補間ON |
| G13.1 | フライス補間キャンセル |
| G14 | バランスカットOFF |
| G15 | バランスカットON |
| G16 | フライス補間平面選択 Y-Z円筒平面 |
| G17 | 平面選択 X-Y |
| G18 | 平面選択 Z-X |
| G19 | 平面選択 Y-Z |
| G20 | インチ指令 |
| G21 | ミリ指令 |
| G22 | バリアチェックON / ソフトリミットON |
| G23 | バリアチェックOFF / ソフトリミットOFF |
| G27 | 原点復帰チェック |
| G28 | 自動原点復帰 |
| G29 | 原点からの復帰 |
| G30 | 第2、第3、第4原点復帰 |
| G30.1 | 工具交換位置復帰1 |
| G30.2 | 工具交換位置復帰2 |
| G30.3 | 工具交換位置復帰3 |
| G30.4 | 工具交換位置復帰4 |
| G30.5 | 工具交換位置復帰5 |
| G31 | スキップ機能/多段スキップ機能2 |
| G31.1 | 多段スキップ機能1-1 |
| G31.2 | 多段スキップ機能1-2 |
| G31.3 | 多段スキップ機能1-3 |
| G32 G33 | ねじ切り |
| G34 | 可変リードねじ切り |
| G35 | 円弧ねじ切りCW |
| G36 | 円弧ねじ切りCCW / 自動工具長測定 |
| G37.1 | 自動工具長測定 |
| G37.2 | 自動工具長測定 |
| G40 | 工具先端R補正キャンセル |
| G41 | 工具先端R補正 左 |
| G42 | 工具先端R補正 右 |
| G46 | 工具先端R補正（方向自動選択）ON |
| G43.1 | 第1主軸制御モード |
| G44.1 | 選択主軸制御モード |
| G47.1 | 全主軸同時制御モード |
| G50 G92 | 主軸クランプ速度設定 / 座標系設定 |
| G50.2 | スケーリングキャンセル / ポリゴン加工モードキャンセル |
| G51.2 | スケーリングON / ポリゴン加工モードON |
| G250 | ポリゴン加工モードキャンセル |
| G251 | ポリゴン加工モードON |
| G52 | ローカル座標系設定 |
| G53 | 基本機械座標系選択 |
| G54 | ワーク座標系選択1 |
| G55 | ワーク座標系選択2 |
| G56 | ワーク座標系選択3 |
| G57 | ワーク座標系選択4 |
| G58 | ワーク座標系選択5 |
| G59 | ワーク座標系選択6 |
| G54.1 | ワーク座標系48セット拡張 |
| G61 | イグザクトストップチェックモード |
| G62 | 自動コーナーオーバーライド |
| G63 | タッピングモード |
| G64 | 切削モード |
| G65 | ユーザマクロ呼び出し |
| G66 | ユーザマクロモーダル呼び出しA |
| G66.1 | ユーザマクロモーダル呼び出しB |
| G67 | ユーザマクロモーダル呼び出しキャンセル |
| G68 | 対向工具ポストミラーイメージON / バランスカットモードON |
| G69 | 対向工具ポストミラーイメージOFF / バランスカットモードキャンセル |
| G70 | 仕上げサイクル |
| G71 | 縦荒取りサイクル |
| G72 | 端面荒取りサイクル |
| G73 | 成形材荒取りサイクル |
| G74 | 端面切断サイクル |
| G75 | 縦切断サイクル |
| G76 | 複合ねじ切りサイクル |
| G76.1 | 2系統同期ねじ切りサイクル(1) |
| G76.2 | 2系統同期ねじ切りサイクル(2) |
| G90 G77 | 縦切削固定サイクル |
| G92 G78 | ねじ切り固定サイクル |
| G94 G79 | 端面切削固定サイクル |
| G80 | ドリリング固定サイクルキャンセル |
| G81 | 固定サイクル (ドリル/センタードリル) |
| G82 | 固定サイクル (ドリル/座ぐり) |
| G79 G83.2 | 深穴ドリリングサイクル2 |
| G83 | 深穴ドリリングサイクル (Z軸)/小径深穴ドリリング |
| G83.1 | ステッピングサイクル |
| G84 | タッピングサイクル (Z軸) |
| G85 | ボーリングサイクル (Z軸) |
| G87 | 深穴ドリリングサイクル (X軸) |
| G88 | タッピングサイクル (X軸) |
| G89 | ボーリングサイクル (X軸) |
| G84.1 | 逆タッピングサイクル (Z軸) |
| G84.2 | 同期タッピングサイクル |
| G88.1 | 逆タッピングサイクル (X軸) |
| G50.3 G92.1 | ワーク座標プリセット |
| G96 | 定周速制御ON |
| G97 | 定周速制御OFF |
| G98 G94 | 分当り送り (非同期送り) |
| G99 G95 | 回転当り送り (同期送り) |
| G90 | 絶対値指令 |
| G91 | インクリメンタル値指令 |
| G98 | 固定サイクル初期復帰 |
| G99 | 固定サイクルR点復帰 |
| G113 | 主軸同期キャンセル / ポリゴン加工(主軸-主軸同期)モードキャンセル |
| G114.1 | 主軸同期 |
| G114.2 | ポリゴン加工(主軸-主軸同期)モードON |
| G114.3 | 工具主軸同期II (ホブ加工) |
| G115 | 開始点指定同期 タイプ1 |
| G116 | 開始点指定同期 タイプ2 |
| G117 | 軸移動中M関数出力 |
