ワークショップに最適な CNC ルーターのサイズを選択する方法

適切な CNC ルーター サイズの選択は、生産能力、ワークフローの効率、全体的な予算を決定する基礎となる決定です。理想的なサイズは、お客様独自の製造目標によって異なります。データに基づいた慎重な評価により、最適なマシンが導き出されます。

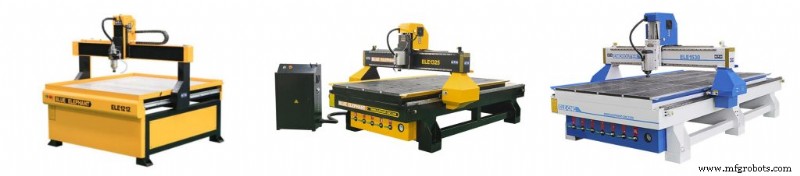

1.一般的な CNC ルーターのサイズとその一般的なユーザー

市場の標準的な分類を理解すると、詳細に入る前に分野を絞り込むことができます。

ルーターは通常、X、Y、Z の移動量 (スピンドルが移動できる最大距離) によって定義されます。この移動範囲によって、部品を加工できる体積が決まります。

デスクトップおよびベンチトップ CNC ルーター

これらのコンパクトなユニットは、愛好家、教育者、小規模のデザイナーにとっての第一歩です。

• 一般的な作業領域: 1' × 1' ～ 2' × 4' (600×1200mm)、例:3018、6090mm。
• プライマリ ユーザー: プロトタイプに取り組む趣味人、メーカー、教師、デザイナー
• アプリケーション: 電話ケースの彫刻、PCB のフライス加工、木製インレイ、小型看板の作成、および軟質材料の機械加工 (木材、プラスチック、フォーム)。出力と剛性が限られているため、重金属や広葉樹のフライス加工には適していません。

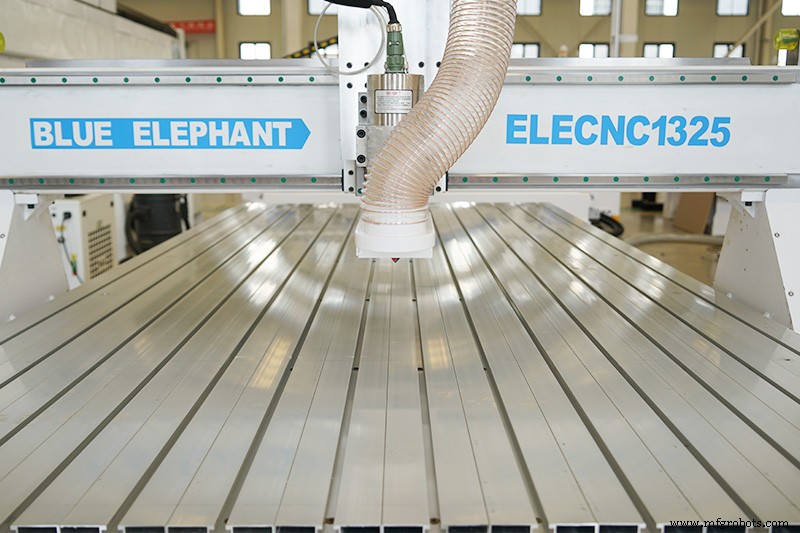

中規模および中小企業向けルーター

これらの機械は、剛性、パワー、スピードのバランスが取れており、多くの木工や看板作成のビジネスに最適です。

• 一般的な作業領域: 4'×8' (1220×2440mm) がベンチマークであり、4'×4' および 5'×10' のバリエーションも一般的です。
• プライマリ ユーザー: 中小規模の店舗、看板メーカー、キャビネットや家具のメーカー、建築モデラー、アルミニウム加工業者
• アプリケーション: キャビネットパネル全体、大きな 3D サイン、複雑な家具コンポーネントを切断し、1 枚のシートから複数のパーツをネストします。多くのモデルは、信頼性の高いクランプを実現する 3kW 以上のスピンドルとオプションの真空テーブルを備えています。

大判ルーターおよび産業用ルーター

ワークフローの要求が標準のパネル サイズを超える場合、または超高速の精度が必要な場合、産業用ルーターが不可欠になります。

• 一般的な作業領域: 5'×10' ～ 8'×20' 以上
• プライマリ ユーザー: 大規模メーカー、航空宇宙および自動車用複合材料サプライヤー、大量の家具製造業者
• アプリケーション: 大量生産のネスティング、大型金型の作成、大量の家具の組み立て、5 軸作業、大型パネルの加工、手動介入なしで数時間稼働する自動工具交換装置（ATC）操作

2.主要な製造要件を分析する

製品ラインによって、必要なマシンが決まります。自分が制作するものを正直に評価することから始めましょう。

ワークピースの寸法がサイズを決定する

自問してください:カットする必要がある最大の単一部分はどれですか? この測定値により、マシンの最小サイズが決まります。

• シートグッズ: 定期的に 4 フィート× 8 フィートのシートを切断する場合は、4 フィート× 8 フィートの機械がベースラインになります。ただし、5 フィート×10 フィートのルーターには、特大の材料の取り扱い、エッジのトリミング、より優れたクランプ マージン、柔軟な固定具、より効率的なネスティングなどの追加の利点もあります。

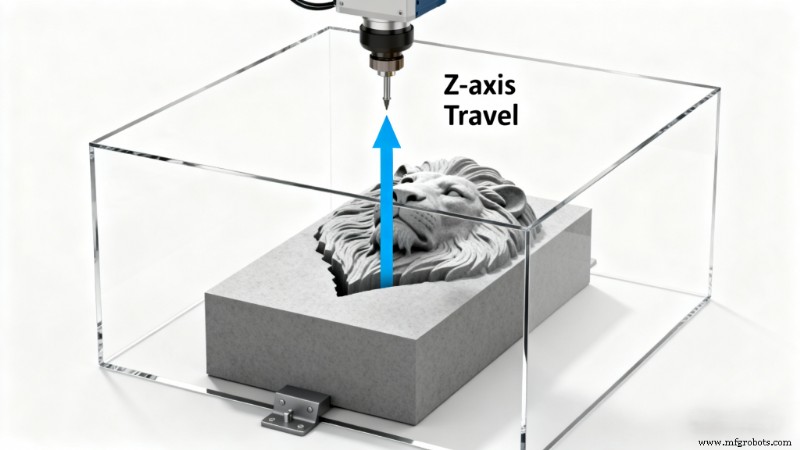

• 3-D 彫刻: 彫刻作品の場合、Z 軸の移動は重要です。スピンドルが材料の厚さと、深い部分に到達するために必要な最長の工具に対応できることを確認してください。

材料の種類と厚さの駆動スピンドル出力

マシンの作業範囲はストーリーの一部にすぎません。スピンドルの出力によって、実際に何を切断できるかが決まります。

• 針葉樹、プラスチック、発泡体 – 2.2kW (3HP) スピンドルで十分な場合があります。
• 広葉樹、合板、MDF – 3～5.5kW（4～7.5HP）できれいなカットと良好な仕上がり
• アルミニウムおよび非鉄金属 – 最小 4.5kW (6HP)。多くの場合、積極的な加工ではさらに高くなります。振動を抑えるために、フレームはスチールまたは高品質アルミニウムでなければなりません。

3.生産量と効率に関する考慮事項

マシンのサイズはスループットに直接影響します。ルーターのサイズが小さすぎるとボトルネックが発生します。適切なサイズにより、ワークフロー全体が合理化されます。

機械のサイズを生産量に合わせる

• 少量生産とプロトタイピング: 1 回限りまたは小規模なバッチの場合は、通常、デスクトップまたは 4 フィート× 4 フィートのルーターで十分です。
• 中～大音量: 4 フィート× 8 フィートのシート全体を定期的に処理する場合、そのサイズが最小になります。真に大量の場合は、5 フィート×10 フィートのモデルの方が効率が高く、より緊密なネスティングが可能になり、特大の材料を事前にカットする必要がなくなります。

サイズによって重要な効率化機能がどのように発揮されるか

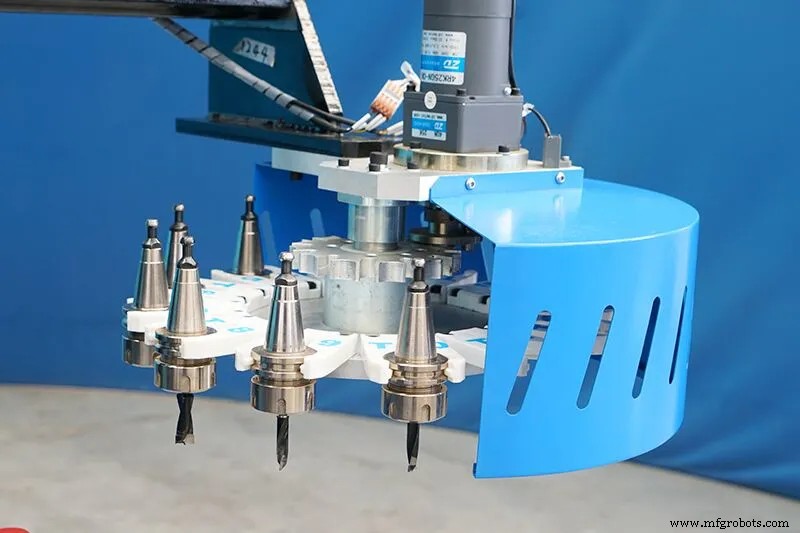

• オートメーション スペース: 自動ツール チェンジャー (ATC) などの機能は、通常、産業用サイズのルーターでのみ利用できます。設置面積が大きいため、複数のツールを循環させながら複雑な部品をテーブル上に置いておくことができ、アイドル時間を大幅に短縮できます。
• 最適化されたワークフロー: より大きなテーブルには、真空システム、延長されたホールドダウン、および加工の継続中に新しいシートをロードできる機能が搭載されています。

4.店舗スペースとインフラストラクチャを評価する

パンフレットに記載されている機械の設置面積だけに頼らないでください。現実世界のスペース要件は、安全ゾーン、補助機器、オペレーターのアクセスを含めると、通常 1.5 ～ 2 倍大きくなります。

実際のフットプリントの計算

• フレームとガントリーのオーバーハング: 機械の構造はカッティング ベッドを超えて拡張されます。
• 安全境界: 中型および産業用ルーターには専用のフェンスまたはライト カーテンが必要となり、総占有面積が増加します。
• コントロールキャビネット: 多くの場合、近くに配置する必要がある別個のユニット。
• オペレーターアクセス: 荷物の積み込み、監視、メンテナンスのために、少なくとも 3 方向の通路を空けておく

補助機器とワークフロー

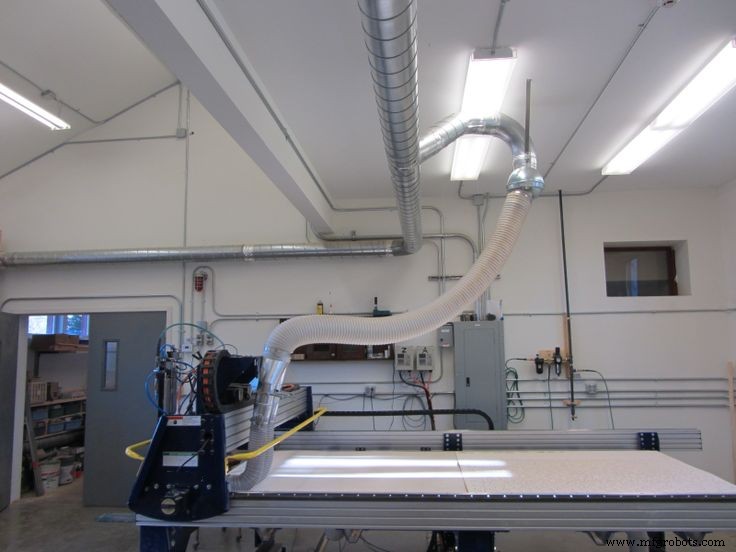

• ダスト収集: 高 CFM コレクタは、安全性と機械の健康のために必須です。デスクトップ ルーターには、店舗専用の掃除機も必要です。

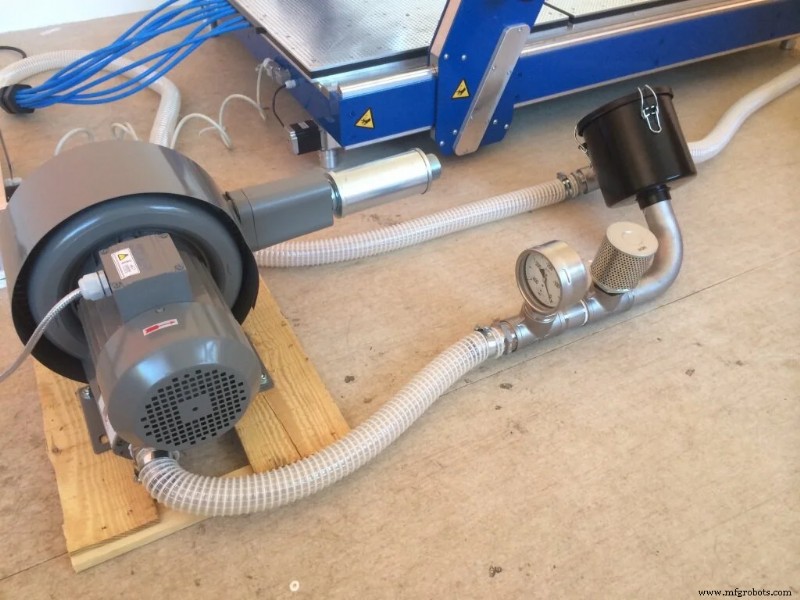

• 真空ポンプ: ホールドダウンテーブルの場合、ポンプは大型で騒音が大きいことがよくあります。換気の良い場所が必要です。
• マテリアルハンドリング: 未加工のシート用のステージング スペースと完成したパーツ用のエリアを割り当てます。

5.予算と投資収益率 (ROI) のバランスをとる

初期費用はあくまで初期費用です。実際の所有コストは、マシンのサイズと運用上の要求に応じて変化します。

初期費用と機能の比較

• 4 フィート× 8 フィートのルーターは 4 フィート× 4 フィートのルーターよりも初期費用が高くなりますが、複数のセットアップの必要がなくなり、労働時間を節約できます。
• 大型のマシンはより多くの電力を消費し、より重いグレードの集塵機や真空ポンプが必要となるため、運用コストが高くなります。
• 産業用ルーターは多くの場合、三相電源と鉄筋コンクリートの床を必要とし、隠れたコストがサイズに直接関係します。

サイズアップの戦略的利点

• 労働効率と材料効率: 5 フィート×10 フィートのルーターは、無駄を最小限に抑えて 5 フィート×10 フィートのシートからパーツをネストしますが、4 フィート×8 フィートのマシンはシートから 2 フィートの剥離を強制するため、時間がかかり、エラーが発生する可能性があります。
• 成長能力: 3 ～ 5 年間の予想されるニーズをカバーするマシンを購入すれば、高価なアップグレードを回避できます。大きなサイズに対する控えめなプレミアムは、多くの場合、スループットと汎用性の向上によって元が取れます。

6.結論:最終決定を下す

適切な CNC ルーター サイズの選択は、現在のニーズ、スペース、予算、将来の成長のバランスを考慮した戦略的投資です。系統的なアプローチは、自信を持って長期的な解決策につながります。

あなたの行動計画:

• 最大規模のプロジェクトを文書化します: 製造する最大の材料または部品を測定します。
• スペースを監査する: ドア、柱、電気パネルにマークを付けて、縮尺変更されたフロア プランを作成します。補助装置やマテリアル フローを含む、機械の実際の設置面積をマッピングする
• 予算を総合的に定義する: ルーター、工具、集塵、ホールドダウン、ソフトウェア、設置に資金を割り当てる
• 明日の計画: 5 年後にどうなっていたいかを考えて、現在とその将来の間のギャップを埋めるようなマシンを選択してください。

これらの要素を比較検討することで、当て推量を超えて、今後何年にもわたって信頼性が高く収益性の高いワークショップの基礎となる CNC ルーターに投資することができます。
