Fusion 360 CAM の自動化:テンプレート、数式、時間節約テクニック

生産性を向上させ、エラーを削減する実証済みの自動化戦略により、Fusion 360 CAM の可能性を最大限に引き出します。

Fusion 360 CAM ワークフローを次のレベルに引き上げる準備はできていますか?このガイドでは、プロセスでエラーを発生させずに、ツールパスの作成を合理化し、計算を自動化し、見積もりを高速化するための実践的な手順を説明します。

これらのテクニックをマスターすると、プログラミング時間を短縮するだけでなく、Fusion 360 ワークスペースでよりスムーズで一貫したエクスペリエンスを楽しむことができます。

1.ツールパステンプレートを活用して迅速なセットアップを実現

毎回新しいツールパスを最初から作成するのは時間がかかります。代わりに、好みの設定をテンプレートとして保存し、すぐに適用してください。

<オル>

キャプチャするツールパスを選択します。

右クリックして [テンプレートとして保存] を選択します。;わかりやすい名前を付けてください。

テンプレートが必要な場合は、新しいセットアップを作成し、セットアップを右クリックして [テンプレートから作成] を選択します。

テンプレートを使用すると、特に類似した部品間で同じツールパスと設定を使用して作業する場合、繰り返しの加工ジョブで 80% 以上の早いスタートを切ることができます。

典型的な使用例には、頻繁に扱う材料固有のテンプレートや部品のカテゴリが含まれます。テンプレートをチームメイトと共有すると、コラボレーションと一貫性が促進されます。

プロのヒント:テンプレートと加工時間を組み合わせます。迅速な見積もりシステムを構築し、新しい部品の見積もりを合理化し、全体的な効率を向上させるための見積もりです。

Fusion 360 CAM のツールパス設定には、数式を受け入れるフィールドがあり、値を手動で入力する代わりに自動化できます。

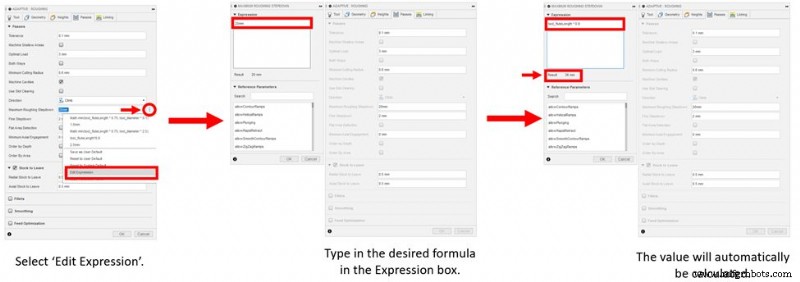

数式を挿入するには、フィールドの横にある 3 つの点をクリックし、数式の編集を選択します。、工具長、直径、溝長などのパラメータの組み込みライブラリを使用します。完全なリストは、Autodesk CAM ヘルプで参照できます。 .

たとえば、最大荒加工ステップダウンを設定します。工具溝長の 90% まで:Flute Length * 0.9 。自動化により意思決定の疲れが軽減され、間違いが最小限に抑えられます。

テンプレートと式の自動化を組み合わせることで、新しい部品の正確な加工時間と材料の見積もりを迅速に生成できます。これにより、見積もりプロセスがスピードアップされ、より価値の高いタスクに集中できるようになります。

これらの自動化プラクティスを採用して、より高速で信頼性の高い CAM エクスペリエンスを実現します。今すぐテンプレートと数式の導入を開始して、生産性とコラボレーションの目に見える改善を確認してください。
