ロボットの PLC パネル ビューと HMI インターフェイスとは?

自動化のための標準システム:

ヒューマン マシン インターフェイス (HMI) は、別のプログラマブル ロジック コントローラー (PLC) に接続します。これらのシステムは、産業用オートメーション コミュニティの間で何十年にもわたって導入されてきました。これらは、ユーザーが PLC パネル ビューまたは HMI インターフェイスを使用してロボット システムを追跡するのに役立ちます。これらのオペレータ デバイスは、システムを監視および制御するように設計されています。オペレーターは、システムの状態を伝えたり、アプリケーション パラメーターや入出力位置を調整したり、マスター プログラムを実行したりできます。

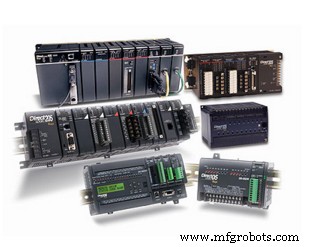

プログラマブル ロジック コントローラ (PLC)

PLC は、周辺機器、ロボット、ターンテーブルなどのロボット システム内のすべてのコンポーネントが調和して動作するように、入出力位置を制御する小型のデジタル コンピューターです。

ヒューマンマシン インターフェース (HMI)

HMI は、データを入力するテンキーと制御画面で構成されるコントローラの操作パネルです。 HMI オペレータ コントロール ステーションは、プログラミングとデータ収集に使用されます。 HMIインターフェースにより、企業はマスタープログラムを実行し、入出力位置を制御できます。

技術は急速に進歩しており、オールインワンのタッチスクリーンとロジック コントローラを備えた HMI/PLC ユニットの組み合わせが増えています。

PLC と HMI システムの組み合わせは、ハードウェアとソフトウェアの技術が急速に進歩し続けるにつれて、より一般的になり、すぐに利用できるようになっています。制御システムのすべてのコンポーネントは、組み合わせデバイスが魅力的な代替手段となる、より優れた機能のポイントに急速に進化しています。

複合システムのメリット:

HMI-PLC を組み合わせた技術は、コストが低く、システム機能を簡素化しながら機器の削減をもたらすため、より一般的な代替手段になりつつあります。テクノロジーのインテリジェンスは指数関数的な速度で急上昇しており、産業用ネットワーキング メカニクスがより高度なリモート レベルで接続できるようになっています。さらに、組み合わせたユニットは場所を取らず、配線を最小限に抑え、単一の電源を使用し、必要なネットワーク接続は 1 つだけです。

独立したシステムのメリット:

現在、個別のシステムにより、より幅広い範囲のプロセッサと強化されたメモリ容量を選択できます。この別個のシステムは、安全アプリケーションにも利用できます。さらに、モーション制御と通信は、複合ユニットよりも広範です。 I/O 数とアナログ I/O もより豊富です。

RobotWorx に連絡

自動化の統合に選択したシステムに関係なく、すべてのコンポーネント (結合されているか個別であるかに関係なく) は長持ちし、非常にうまく連携するように構築されています。 RobotWorx は、ロボット システムをサポートする適切な PLC および/または HMI インターフェイスを見つけるのに役立ちます。どのシステムが適切かについての詳細と情報については、RobotWorx 営業部門の専門家にお問い合わせください。 877-762-6881 またはオンラインで専門家に連絡してください。
