RFIDベースのホームセキュリティ: 低コスト・電池不要の監視ソリューション

現代の住宅所有者の期待に応えるため、最新セキュリティソリューションは住居全体のワイヤレス監視を重視します。外周防護、侵入アラート、医薬品キャビネット、金庫、隠し貴重品といった機密ゾーンの保護をカバーします。

ビデオ監視は不正行為を検知できますが、複雑な画像処理を必要とし、プライバシー懸念を招きます。従来のモーションセンサはプライバシー問題を回避しますが、電源と電子回路に依存しBOMコストを押し上げます。また、データをクラウドに中継する有線/無線リンクが必要で、多くの場合プロ施工が必須となり、予算重視ユーザーにはハードルが高いです。

本稿では、多くの消費者と小規模ビジネスが導入可能な、コスト効率に優れた電池不要の代替案を探ります。RFIDタグを軽量・プラグアンドプレイ型ホームセキュリティの基盤とするアプローチです。

RFIDタグは、堅牢なセキュリティセンサの基盤となり得ます。リードスイッチを統合すればモーション検知に、ショックスイッチに置き換えれば振動検知になります。どちらの構成でも、スイッチがアンテナとRFIDチップをブリッジし、スイッチ状態に応じてタグ動作をオン/オフ切り替えます。

これらのコンパクトセンサが提供する低コストソリューションを図1に示します。モーションセンサ付きRFIDタグは窓、ドア、金庫に取り付け可能で、ショック検知タグは医薬品ボックスを守れます。市販RFIDリーダーは二つの機能を果たします。(a)アクティブ状態に遷移したセンサを検知、(b)活性化時にタグに電力を供給する低出力RF放射を放出。各タグがユニークIDを持つため、リーダーはイベント発生場所を正確に特定できます。データはクラウドに送られ分析され、必要ならスマホ通知やメールアラートをトリガーします。

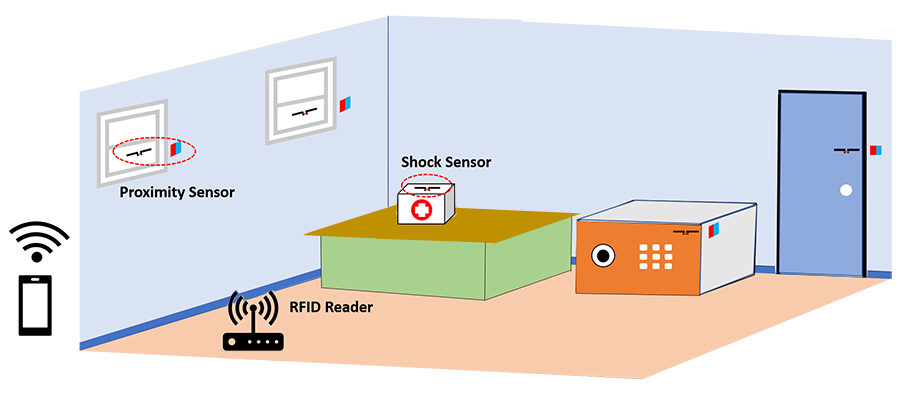

図1. RFIDタグを用いたセキュリティ監視。

センサ動作原理

図2の機能ブロック図は、ショックセンサとモーションセンサの動作メカニズムを示しています。

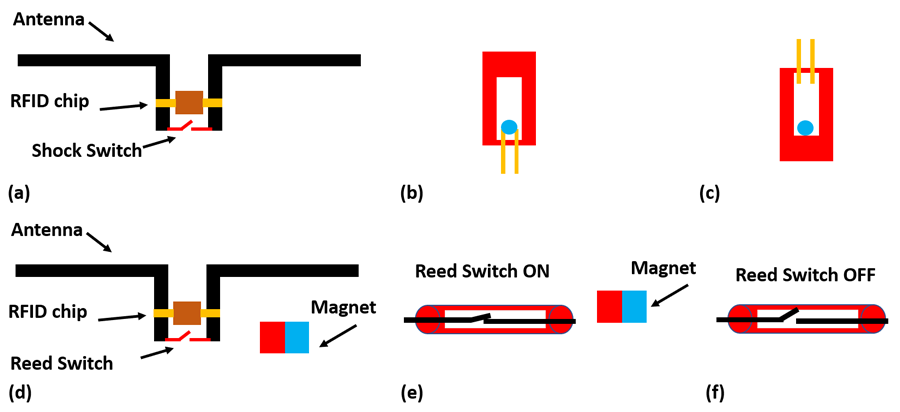

図2. ショックセンサはRFIDチップ、アンテナ、ショックセンサで構成(a)。正常時(無擾乱時)、金属球がショックセンサの2接点を短絡(b)。擾乱時、金属球が接点から離れ、アンテナがRFIDチップへの受電と信号送信を可能に(c)。モーションセンサはRFIDチップ、アンテナ、リードスイッチで構成(d)。正常時、近くに固定された磁石でリードスイッチがON状態に保たれ、アンテナが短絡されRFIDチップが受電不能(e)。磁石が離れるとリードスイッチがOFFになり、RFIDデバイスが活性化(f)。

ショック検知器

ショックセンサは図2aのようにRFIDチップとアンテナで構成されます。ショックスイッチは内部に小さな金属球が転がる空洞を持ちます。直立時、球が2つの導電パッドに接触し回路が完成します(図2b)。センサを傾けると接点が離れ、動きや傾きを検知するシンプルな手段となります。セキュリティセンサとして使用する場合、ショックスイッチをアンテナ端子間に配線し直立させ、受動状態で短絡させます。この短絡がアンテナのインピーダンス整合を崩し、RFIDチップの放射を阻止します。センサを傾けて接点を離すと、タグが受電・送信可能になり、リーダーが捕捉します。

モーションセンサ

モーションセンサはRFIDチップ、アンテナ、リードスイッチ、磁石で構成されます。リードスイッチはガラス封入された2つの強磁性接点を持ちます。磁場存在下で接点が閉じます(図2e)。磁石を離すと接点が開きます(図2f)、RFIDチップがパワーアップし、タグが移動したことをリーダーに通知します。実運用では、窓に取り付けたタグを、隣接壁の磁石でアクティブに保ちます。窓が開くと磁石の影響が弱まり、リードスイッチが開き、タグが活性化してリーダーに信号を送ります。

「愚かなセンサ、賢いシステム」

各RFIDタグがユニークIDを持つため、リーダーは信号を特定の場所や物体にマッピングできます。このマッピングにより、クラウドベースのアプリケーションがイベントを解釈し、潜在的侵入者、その位置、行動推論が可能になります。こうした知能化は、ペットや無害な擾乱による誤報も低減します。

RFID技術は、堅牢で信頼性が高く、安価なセキュリティソリューションへの有望な道筋を示します。タグは設置容易、電池不要、長期耐久性に優れます。成功的な導入には、リーダーの慎重な配置による完全カバレッジ確保と、予備的データフィルタリングとイベント分類を行うスマートリーダーの開発が必要です。

>> この記事は元々姉妹サイトEDNで公開されました。
