フォトカプラーは設計サイズを縮小します

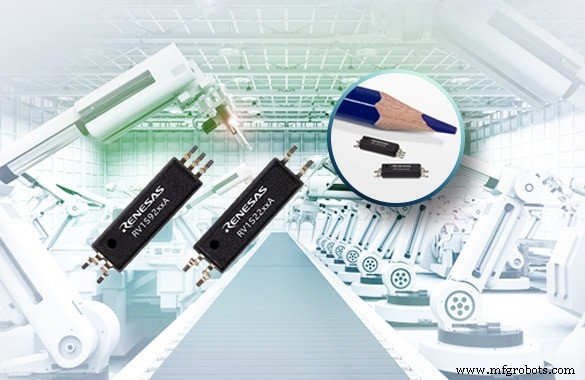

ルネサスエレクトロニクスは最近、8.2mmの沿面距離フォトカプラーを5台導入しました。 、産業用自動化装置およびソーラーインバーター用の業界最小の絶縁デバイスを主張しています。
ルネサスによると、パッケージ幅が2.5 mmのRV1S92xxAおよびRV1S22xxAフォトカプラーは、競合するカプラーと比較してPCBの取り付け面積を35％削減します。 RV1S92xxAフォトカプラーの電気的絶縁と高CMRノイズ除去（50 kV / µs）は、高速信号を転送するときに低電圧マイクロコントローラーとI / Oデバイスを高電圧回路から保護します。
また、限られたスペースに設置するためにより小さなソーラー機器を必要とするゼロエネルギー住宅のニーズに応えながら、機器のサイズを縮小し、ロボットの軸を増やすのにも役立ちます。これらのフォトカプラーは、DC-ACパワーインバーター、ACサーボモーター、プログラマブルロジックコントローラー（PLC）、ロボットアーム、ソーラーインバーター、およびバッテリーの貯蔵と充電システムを対象としています。
ルネサスは、RV1S9260A 15 Mbits / s通信カプラーとRV1S9213Aインテリジェントパワーモジュール（IPM）ドライバーが、従来のパッケージの半分のピッチである0.65mmのピンピッチの小さなLSSO5パッケージを使用した最初のフォトカプラーであると述べました。パッケージの高さが2.1mmであるため、フォトカプラーはPCBの裏側に直接取り付けることができ、上面に取り付けられたコンポーネントのためのスペースを解放します。
RV1S22xxAデバイスは、8.2 mmの沿面距離、2.5 mmのパッケージ幅、および2.1mmのパッケージ高さも提供します。これらは、1.30mmのピンピッチのLSSOPパッケージで提供されます。 RV1S2281AとRV1S2211AはDC入力と低DC入力のトランジスタ出力フォトカプラーであり、RV1S2285AはAC入力のトランジスタ出力カプラーです。
5つのフォトカプラーはすべて、5,000 Vrmsの強化された絶縁と高温動作を提供し、過酷な動作環境に耐えます。モータードライブ機器のUL61800-5-1規格およびPLCなどの制御装置のUL61010-2-201規格に準拠し、産業安全基準を満たすために強化された絶縁を備えた200Vおよび400Vシステムをサポートします。 RV1S92xxAおよびRV1S22xxAフォトカプラーは、現在ルネサスのグローバルディストリビューターから入手できます。
