集積回路

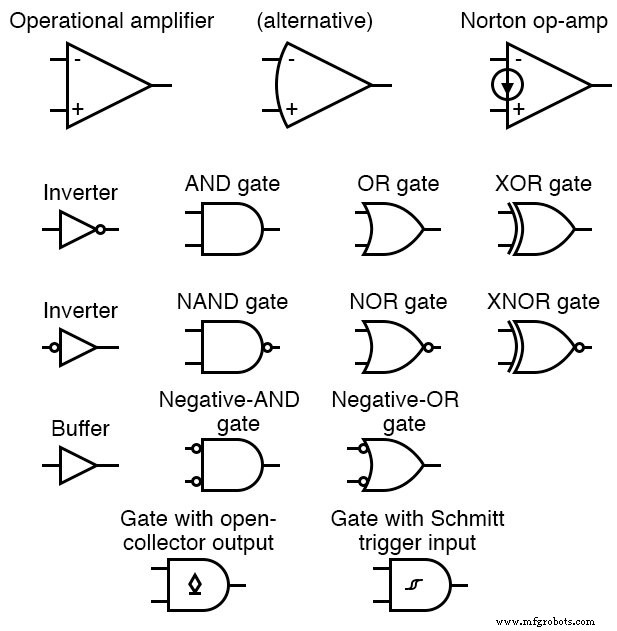

論理ゲートは、デジタル回路の基本的な構成要素として割り当てられています。
論理ゲートは、入力レベルの組み合わせで1つの出力レベルを生成する機能を備えたデバイスと見なされます。
論理ゲートの入力と出力は、HIGHとLOW、TRUEとFALSE、ONとOFF、または単に1と0と呼ばれる2つのレベルにあります。
ANDゲートは、各入力が論理1状態のときに論理1状態の出力を生成し、入力のいずれかが論理0状態にある場合でも論理0状態の出力を生成します。
ANDゲートと同様に、ORゲートにも2つ以上の入力がありますが、出力は1つだけです。
ORゲートは、入力のいずれかが論理1状態の場合でも、論理1状態の出力を生成し、入力のいずれかが論理0状態の場合も、論理0状態の出力を生成します。
NOTゲートは、入力を反対に変更するという理由だけで、インバーターとも呼ばれます。
NOTゲートには、1つの入力と1つの対応する出力しかありません。これは、出力が常に指定された入力の補数であるデバイスです。
つまり、NOTゲートは、入力が論理0状態のときに論理1状態の出力を生成し、入力が論理1状態のときに論理0状態の出力も生成します。
NANDゲートとNORゲートはユニバーサルゲートです。この各ゲートは、論理回路を片手で実現できます。
NANDとNORは、ユニバーサルビルディングブロックとも呼ばれます。 NANDとNORはどちらも、AND、OR、NOTなどの3つの基本的な論理関数を実行する機能を備えています。
NANDゲートは、ANDゲートとNOTゲートを組み合わせたものです。 NORゲートは、ORゲートとNOTゲートの組み合わせです。
