BJTスイッチング:トランジスタが大電流負荷を効率的に制御する仕組み
バイポーラ接合トランジスタ(BJT)は、増幅器、フィルタ、整流器、発振器、そして重要なことにスイッチとして機能する汎用コンポーネントです。線形領域にバイアスされるとBJTは増幅器として振る舞い、飽和またはカットオフにバイアスされるとパワースイッチとして働き、回路の他部分への電流流通を許可または遮断します。
BJTのコレクタ電流はベース電流で制御されるため、電流制御スイッチとして機能します。ベースに注入される控えめな電流が、はるかに大きなコレクタ電流を制御できるため、トランジスタは大電流用途に理想的な解決策となります。
BJTをスイッチとして使用:実例
オン/オフしたいシンプルなランプを考えます。古典的アプローチは機械スイッチを使用します(図a)。これをトランジスタで置き換えることで、BJTがランプ電流をどう制御するかを説明します。コレクタとエミッタがスイッチ接点を置き換え、ランプ電流がエミッタ矢印と逆方向に流れるようにして適切な接合バイアスを維持します(図b)。
(a) 機械スイッチ;(b) NPNトランジスタスイッチ;(c) PNPトランジスタスイッチ。
PNPトランジスタでも同様の任務を遂行可能(図c)。NPNとPNPの選択は任意——重要なのは、トランジスタ記号の矢印と逆向きの電子流で接合バイアスを保つことです。
上図ではトランジスタベースがフローティング状態でベース電流が流れず、デバイスはオフ状態。実用的解決策は、ベースとコレクタ間に小さなスイッチを挿入することです(下図参照)。

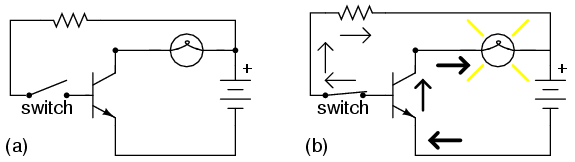

トランジスタ状態:(a) カットオフ——ランプオフ;(b) 飽和——ランプオン。
カットオフ対飽和
スイッチが開いているとき(図a)、ベースはフローティングで電流ゼロ;トランジスタはカットオフモード、完全非伝導。スイッチを閉じると(図b)、ベース電流がベースからエミッタへ流れ、大きなコレクタ-エミッタ電流を可能にしランプが点灯。この状態ではトランジスタは飽和モード、完全伝導状態です。
一見、機械スイッチをトランジスタで置き換えるのは不要に見えます。しかし、トランジスタは特定シナリオで顕著な利点を提供します。
なぜ電流制御にトランジスタを使うのか?
2つの主要メリット:
- 低電流制御——スイッチ接点はトランジスタをオンにするために必要な小さなベース電流のみを扱えばよく、小さなスイッチで大電流負荷を制御可能。
- リモートまたは代替制御信号——トランジスタのベースは実質的にあらゆるDC源で駆動可能で、太陽電池、熱電対、マイクロフォン、その他センサによる制御を実現。
例えば、一対の太陽電池が1 Vを供給し、トランジスタの0.7 Vベース-エミッタ降下を克服してベース電流を開始、ランプを点灯。同様に、直列接続した複数熱電対が必要電圧を供給し、増幅・整流したマイクロフォン信号もベースバイアス可能です。

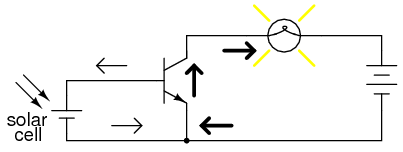

太陽電池が光センサとしてトランジスタをトリガー。

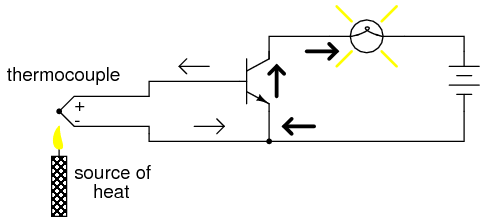

直列熱電対が0.7 V以上を生成しベースをバイアス。

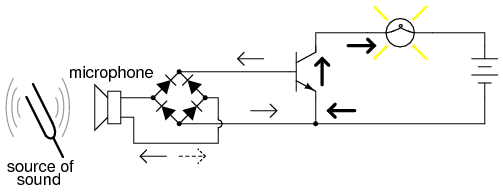

整流マイクロフォン出力がベースをバイアスし光制御。
各ケースで、トランジスタは真の増幅器として働きます:小さなDC制御信号が、ランプを駆動する大電力電源を制御します。ランプの実際の電力はメイン電池から供給され、制御信号は単にその動作を制御するだけです。
BJTスイッチ – クイックレビュー
- トランジスタで負荷へのDC電力をスイッチング可能;制御電流はエミッタ-ベース間、被制御電流はエミッタ-コレクタ間。
- ベース電流ゼロでカットオフ——非伝導。
- 最大ベース電流で飽和——完全伝導。
