12種類のファスナー|それらの使用法と例
この中で の記事では、さまざまな種類のファスナーとは何ですか？使用方法は？ 固定方法と例で説明されています。 PDFファイルをダウンロード この記事の最後にあります。
ファスナーとは何ですか？
ファスナーは、大小を問わず、あらゆる機械のいくつかの部品です。これらの部品は、機械での役割と位置に応じてさまざまな方法で結合されます。
ナット、ボルト、ネジ、キー、ワッシャー、リベット、アンカー、スタッド、インサート、リング、ピンなどの保持装置は、ファスナーと呼ばれます。機械のさまざまな部品を一緒に保持するプロセスは、固定と呼ばれます。留め具には3種類あります。
- 一時的な固定
- 半永久的な固定
- 恒久的な固定
1。一時的な固定
機械の部品を簡単に切り離したり、再び結合したりできるように結合することを、一時的な固定と呼びます。一時的な固定で機械やその部品に害はありません。
仮締めナットには、ボルト、ネジ、ロックピン、ワッシャーを使用しています。これらはファスナーと呼ばれます。主な一時的なものについては、この記事の後半で説明しています。
2。半永久的な固定
半永久的な固定方法では、固定が破壊される可能性がありますが、機能しません。関節が再び開く可能性がほとんどない場合に使用されます。はんだ付け、リベットなど。
3。恒久的な固定
これらは、2つの材料または部品間の恒久的な接合部となるように設計された使い捨てファスナーです。パーマネントファスナーを使用すると、部品がバラバラになることはありません。永久ファスナーの例は、リベット、溶接、はんだ付け、ろう付けです。
ファスナーの種類
ファスナーの種類は次のとおりです。
- ナッツ
- ボルト
- ネジ
- 洗濯機
- キーとキー溝
- スタッド
- リベット
- アンカー
- 釘
- 挿入
- 止め輪
- クレビスピンと割りピン

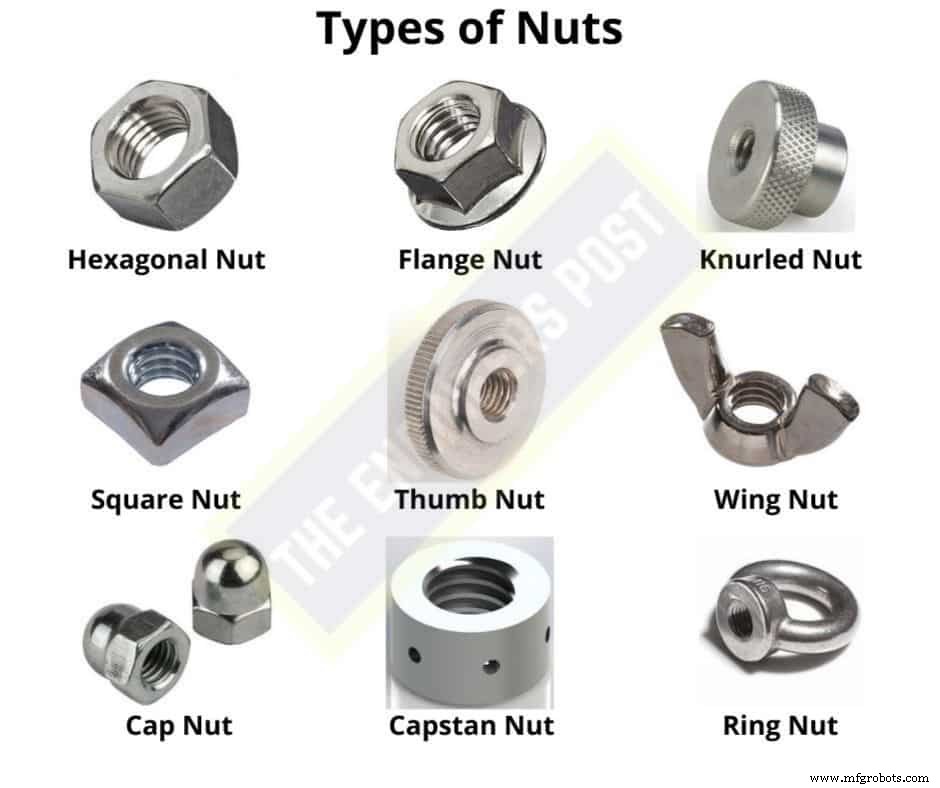

＃1ナッツ
これは、金属またはその他の材料の小さなブロックで、通常は正方形または六角形の形状です。ボルトを受け入れるめねじがあります。ボルトは主にナットの助けを借りて使用されます。彼らの作業位置に応じて。

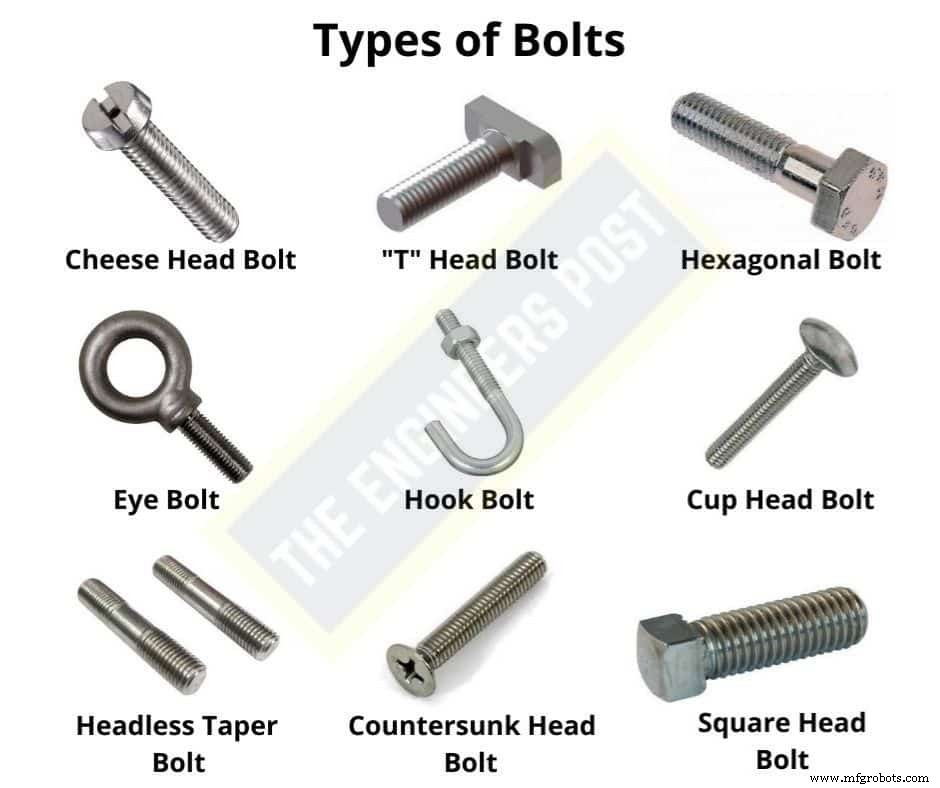

＃2ボルト
これは広く使用されているファスナーの1つです。ボルトは細い金属棒でできています。その上面には、それらを固定するためにさまざまなタイプのヘッドが作られています。残りの部分またはその一部には、スレッドがあります。こちら側からは、作業で固定したり、ナットを取り付けたりすることができます。図はナットとボルトを示しています。

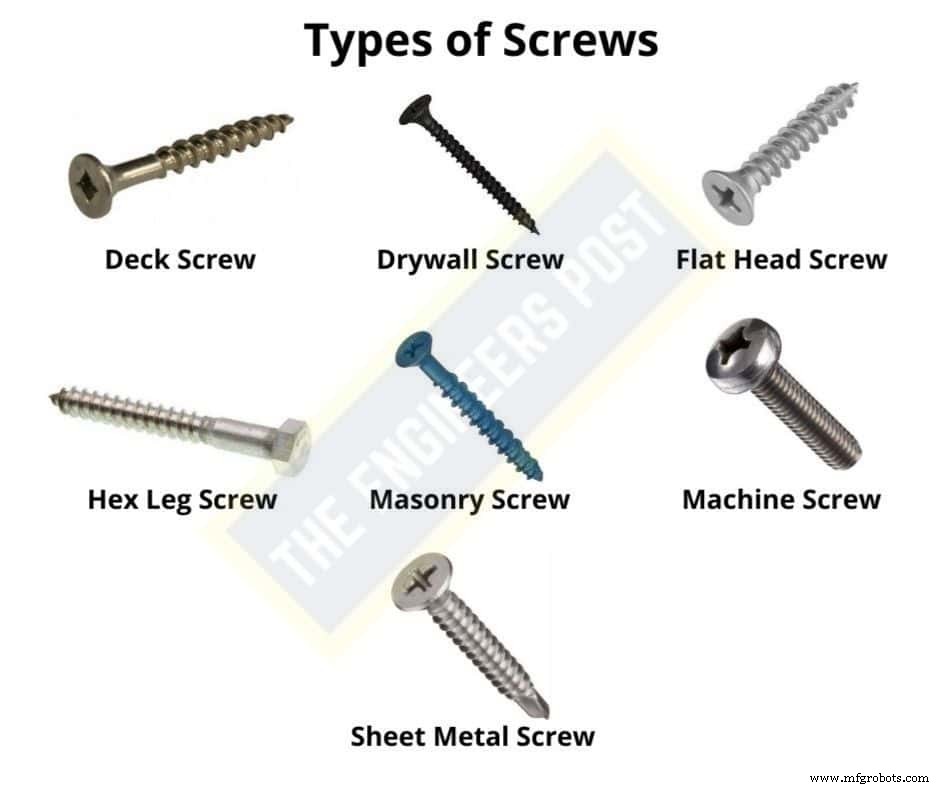

＃3ネジ
ネジは、機械のさまざまな部分を結合するために使用されます。さまざまな種類のネジ山がネジにカットされています。ねじは、円柱に巻かれたらせんと見なすことができます。
それらの直径はボルトよりも比較的小さいです。それらの直径は最大約1/4インチです。ネジの頭はさまざまな種類があります。ネジは主に4つの部分に分かれています。
＃4ワッシャー
その形は丸いリングのようなものです。ナットとボルトを締める前に、スタッドまたはボルトに取り付けます。ジョイントやネジなどの締まり具合を確保し、ナットやボルトを緩めやすく、ネジ山をしっかりと固定するために使用します。
ボルトを取り付けるボルトの直径がボルトの直径よりも大きい場合でも、ワッシャーを使用すると、ナットボルトを簡単に締めることができます。

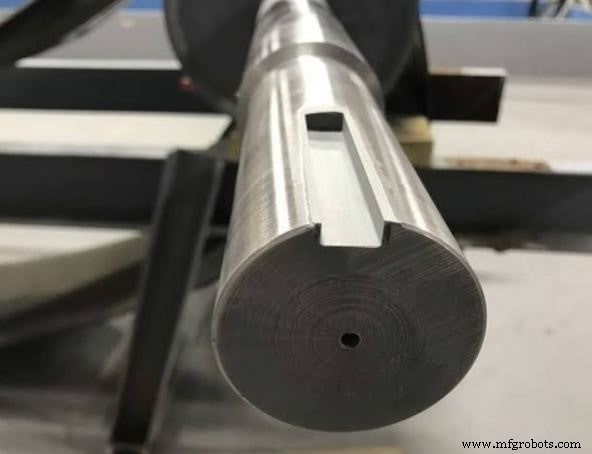

＃5キーとキー溝
キーは、回転する機械要素をシャフトに接続し、トルク伝達を可能にする機械要素です。キーは、2つのパーツ間の相対運動を防ぐのに役立ちます。下の図に示すように、シャフトにはキーを取り付けるためのキー溝が必要です。
キーを使用すると、ギアまたはプーリーはシャフト上を移動できませんが、シャフトとギアまたはプーリーは1つのユニットとして一緒に移動します。キー溝のシャフトとホイールの間にキーが挿入されます。
これにより、シャフトとギアまたはプーリー（または「ホイール」という用語を使用できます）が1つのユニットになります。キーは通常、応力に耐える（耐える）ために高品質の鋼で作られています。

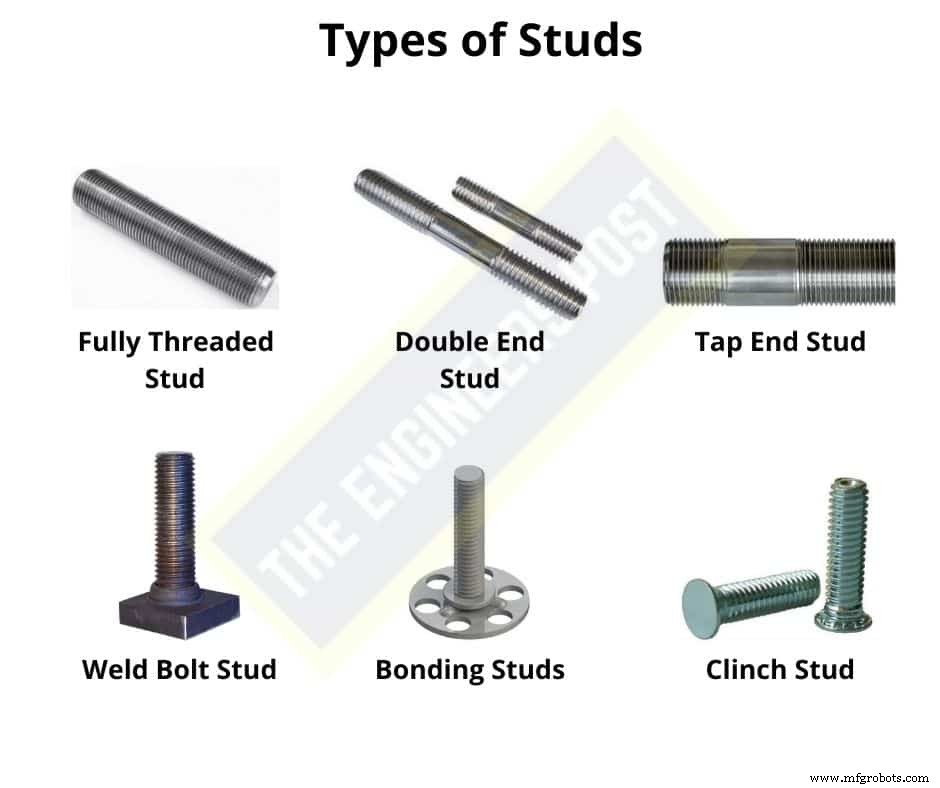

＃6スタッド
ヘッドレスボルトと言えます。スタッドは両端にネジ山がある比較的長いロッドで、ネジ山はロッドの全長に沿って伸びることがあります。まず、接合する部品の穴にスタッドを締め、次にナットを締めます。
その主な利点は、下部をそのままにして、ナットを開くだけで上部を分離できることです。これらのスタッドは主に3つのタイプです。
ラウンドスタッドでは、中央部分も丸みを帯びています。スクエアスタッドでは、中央部分がスクエアに保たれています。 3つ目は中心から少し離れたところにカラーを作ります。自動車のシリンダーヘッドによく使われます。

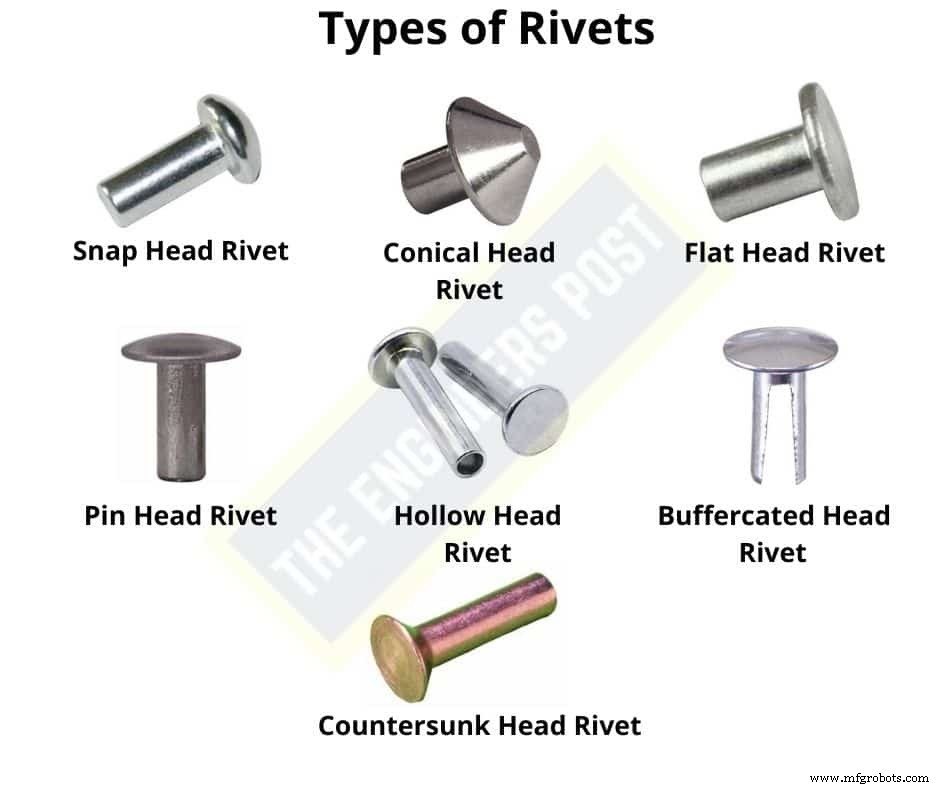

＃7リベット
シートまたはプレートで作られたジョブを永続的に結合するために、これらのリベットが使用されます。ボイラーや板金工事では、トランクやバケツの製造に使用されます。
リベットは通常、軟鋼で作られていますが、真ちゅう、銅、アルミニウムなどで作られていることもあります。リベットは、ヘッド、シャンクまたはボディ、テールの3つの部分のみで構成されています。

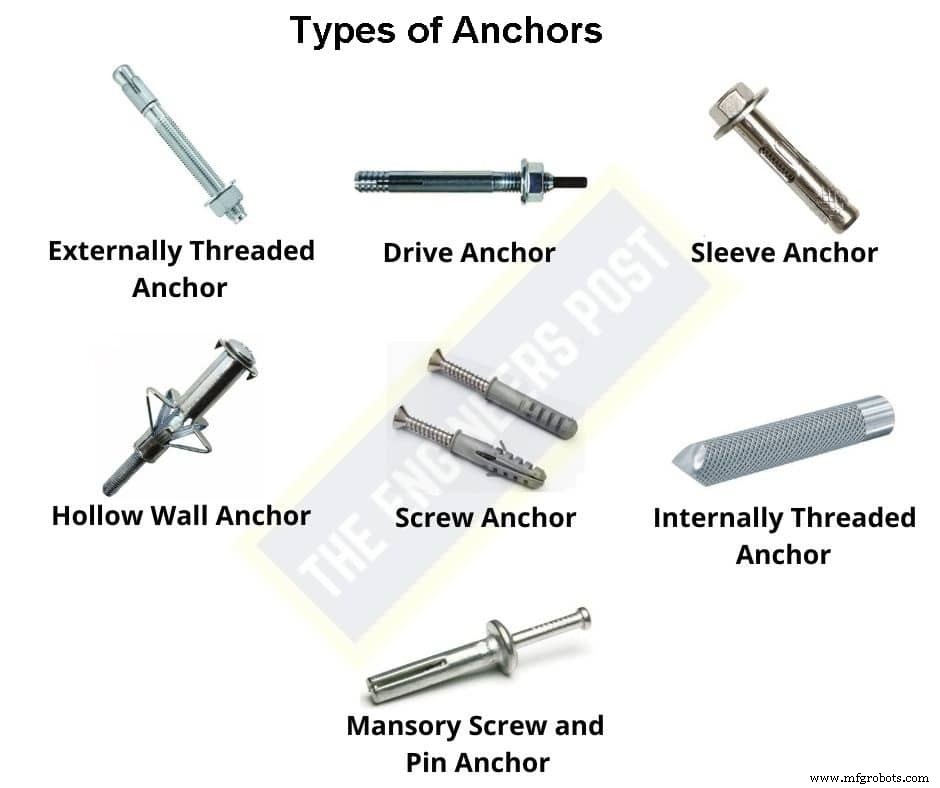

＃8アンカー
錨は留め具の一種で、その機能は船の錨に似ており、船が動かないように海底に挿入されます。通常、乾式壁やコンクリートなどの材料に何かを取り付けるために使用されます。彼らは自分自身を素材に挿入し、あなたが貼り付けているオブジェクトを保持します。
＃9ネイル

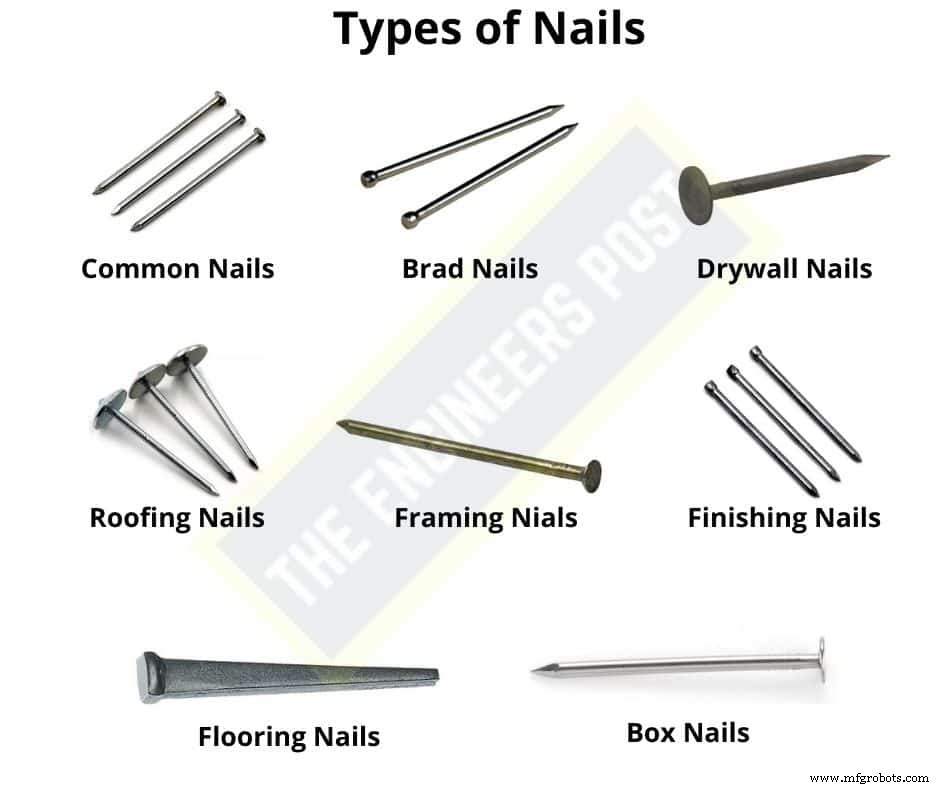

それは幅の広い平らな頭を持つ小さな金属製のスパイクで、木に押し込まれて物をまとめたり、フックとして使用したりします。ネイルは古くから使われており、今では家庭用品になっています。
釘は本体に糸が入っていないので、ネジと釘の違いがわかります。さまざまな種類の釘は、その用途から名前が付けられています。これは、探している仕事に適した種類の釘を見つけるのに役立ちます。
＃10インサート

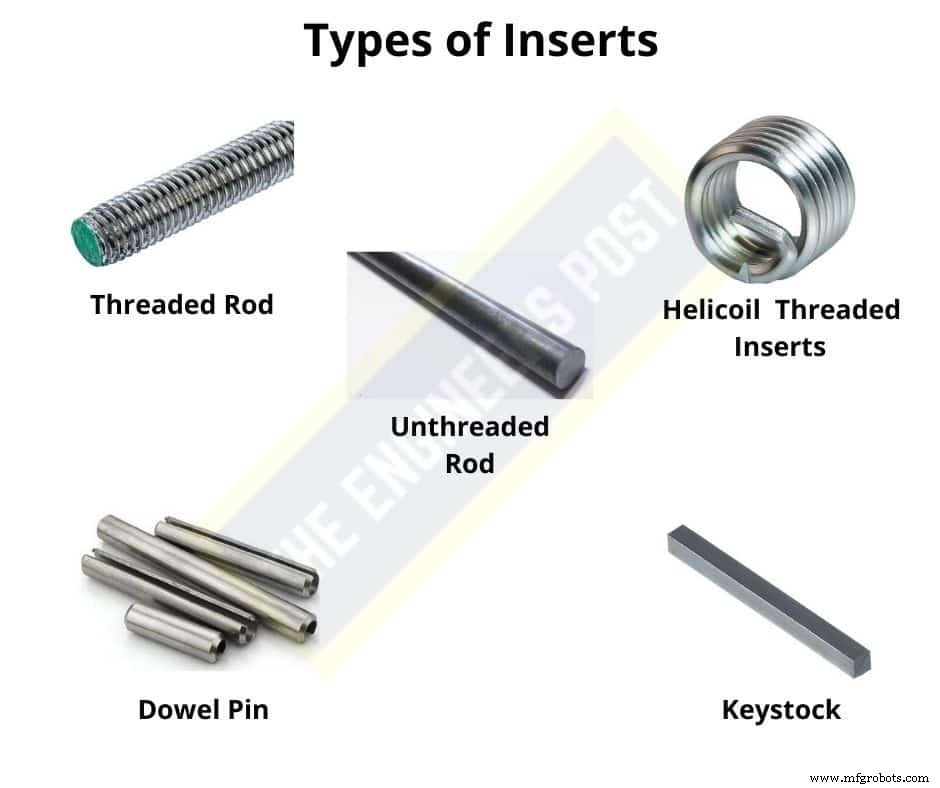

これらは強力なスレッドのタイプであり、通常、スレッドブッシングとも呼ばれる円筒形です。これらは、異なる材料間の長期的な接続の確保や、剥がれたスレッドの修復など、多くのアプリケーションに使用されます。
このファスナーの一般的な用途は、ねじの小さい直径からインサートの大きい直径に荷重を分散することです。
＃11止め輪
保持リングは、シャフトまたはアセンブリを所定の位置に保持するために使用されるファスナーの一種です。彼らは通常、さまざまな形でデザインします。それらは機械の多くの用途で使用されています。
ICエンジンピストンのラッチピンを保持するために使用される保持リングの例。さらに、ディーゼル発電機の高圧燃料ポンプでアセンブリをまとめるためにも使用されます。
ほとんどの止め輪は1回限りの使用で、機械の修理時に交換されますが、一部は再利用できます。

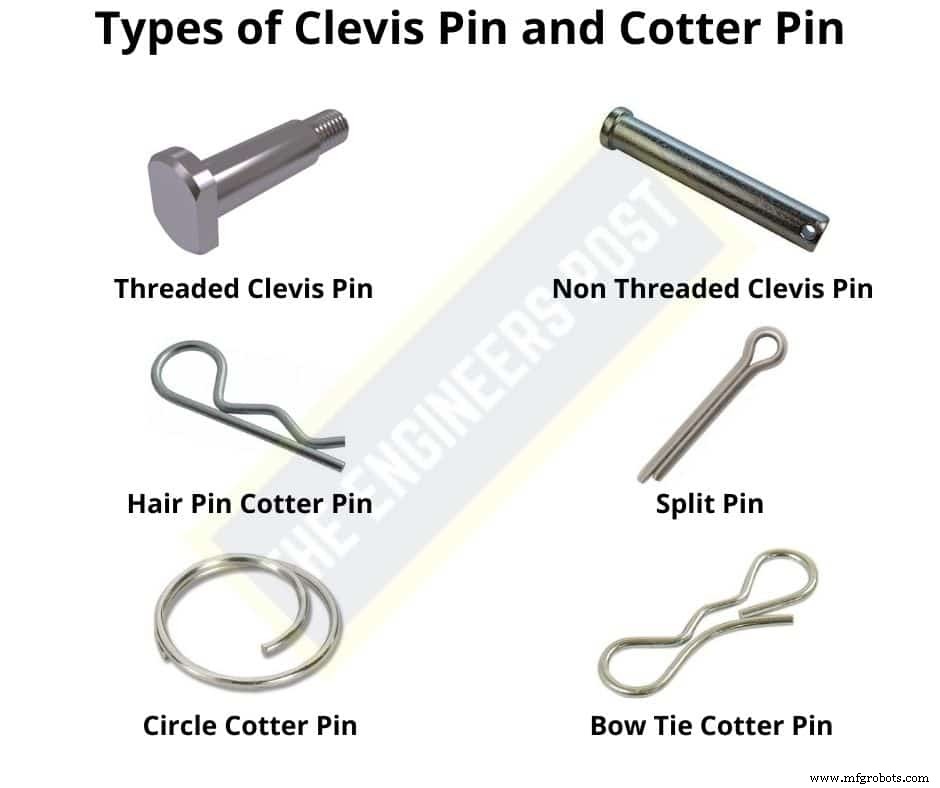

＃12クレビスピンと割りピン
これらはファスナーのタイプであり、スチールピンまたは円筒シャフトからさらに製造されます。これらはシャフトに穴があり、そこに割りピンが挿入されて曲げられ、ステープルとして機能します。これらは、機械のコンポーネントを正確な位置または位置合わせに保つために使用されます。
ファスナーの利点
ファスナーの利点は次のとおりです。
- ファスナーを使用すると、コンポーネントの重量が軽減されます。
- 引張強さ1500MPaまでの高強度鋼を実現する能力があります。
- ファスナーはアプライアンス内に最小限のスペースしか必要としません。
- ファスナーの機器のメンテナンスは簡単でシンプルです。
- すべての作業場所に簡単かつ簡単にインストールできます。
ファスナーのデメリット
ファスナーの欠点は次のとおりです。
- ファスナーを使用している場合、これによりコンポーネントの重量が増加します。
- 通常、コンポーネントを弱めるファスナーを取り付けるための穴が必要です。
- あらゆる種類の負荷の特定のポイントで作業できるため、疲労につながります。
- 一度固定すると、再度固定するのは困難です。
- 腐食につながることがよくあります。
まとめ
今日利用できるファスナーは多種多様であるため、用途に適したファスナーを選択することは困難になります。この記事では、さまざまなタイプのファスナーとその使用法についてほぼ説明しました。
「ファスナーの種類」についてまだ質問がある場合 」私があなたに返答するコメントであなたは尋ねることができます。この記事が気に入ったら、友達と共有してください。
