カスタム銅バスバーガイド
おもしろい事実：「バスバー」という用語は、ラテン語のオムニバスに由来します。 、これは英語で「すべての人のために」に翻訳されます。
そして、あなたがそれについて考えるとき、それは理にかなっています、なぜならバスバーはすべてを運ぶからです 電流の。

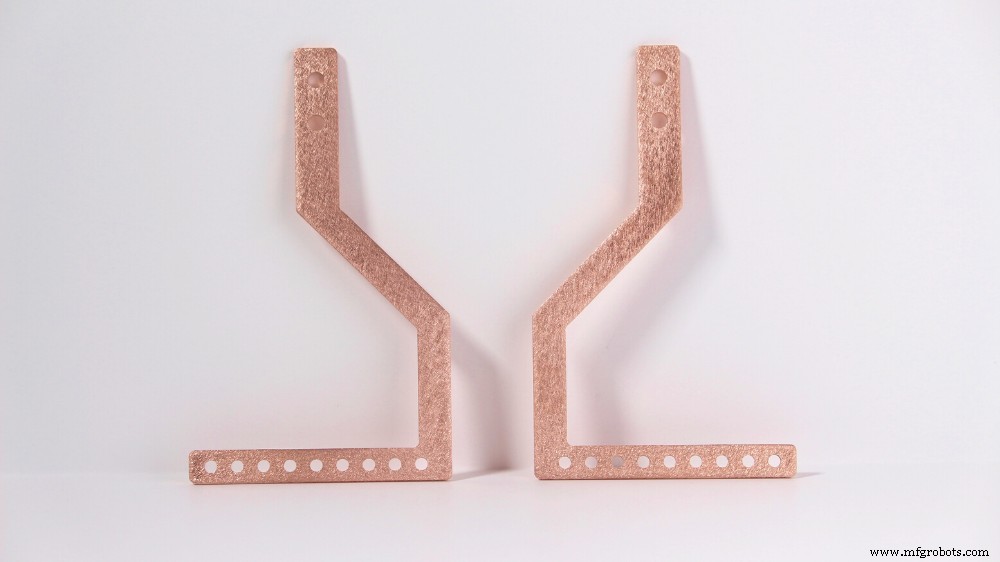

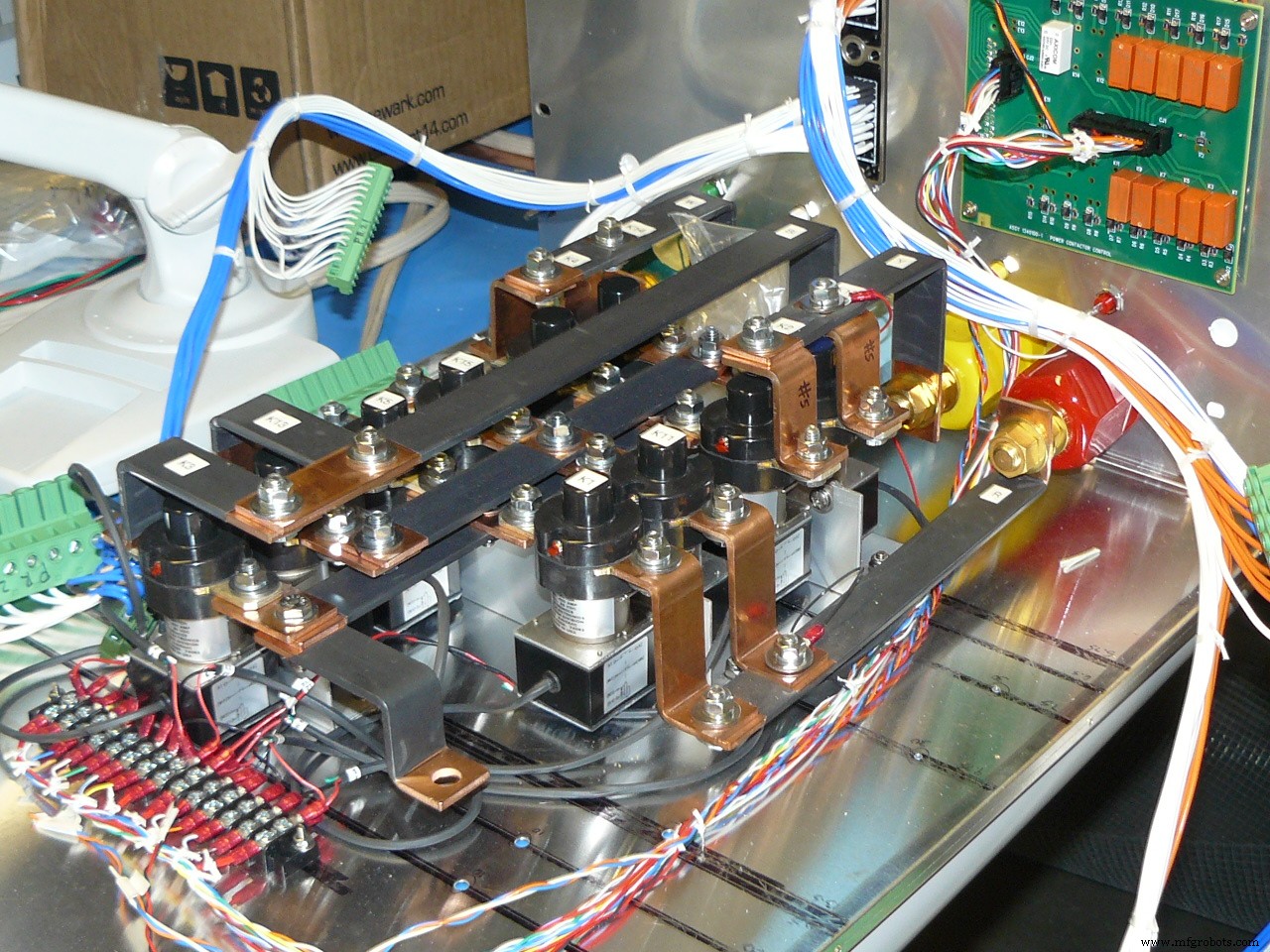

ここプロトケースでは、電流を分配し、コンポーネントを取り付け、熱を放散するために銅のストリップを形成した銅バスバーをカスタム製造しています。これらのバスバーは、かなりの量の電流を分配するために、カスタムエンクロージャーまたはボードに配置されることがよくあります。これらの銅製バスバーは、完全にカスタム化されたエンクロージャー設計の一部にすることも、スタンドアロン部品にすることもできます。通常、カスタムエンクロージャーまたはボードに入れて、かなりの量の電流を分配します。
Protocaseのカスタム銅バスバーに関しては、知っておくべき重要なことがいくつかあります。銅製バスバーのリードタイム、材料、曲げ拘束、ファスナー、仕上げなどについて学ぶために読んでください。
銅バスバーのリードタイム
私たちはあなたの時間が貴重であることを知っています、そしてあなたはあなたのプロジェクトと開発を軌道に乗せることができるようにあなたのカスタムパーツを素早く作る必要があります。カスタムエンクロージャー、パネル、部品と同様に、銅製バスバーを2〜3日で、必要な数量で製造できます。 （時間があれば、特に最も費用効果の高いオプションを探している場合は、エコノミーサービスが理想的かもしれません。）
カスタム銅バーは、カスタムエンクロージャー設計アセンブリの一部として、または必要なスタンドアロンパーツとして注文できます。
銅材料の重要な事実
ASTM規格B152に指定されている汎用銅合金である銅合金C110を在庫しています。銅C110は非常に高い接続性を備えており、優れた成形性を備えているため、電気および電子アプリケーションに最適です。
カスタム銅バスバーと特定のプロジェクト要件に十分な選択肢を提供するために、C110銅用に5つの異なる厚さオプションを提供しています：
- 0.188″ | 4.78 mm
- 0.250″ | 6.35 mm
- 0.125″ | 3.18 mm
- 0.093″ | 2.36 mm
- 0.064″ | 1.63 mm
在庫のない別の厚さが必要な場合は、お知らせください。追加のリードタイムとコストで、在庫のないアイテムとして注文できる可能性があります。
銅バスバーの曲げガイドライン

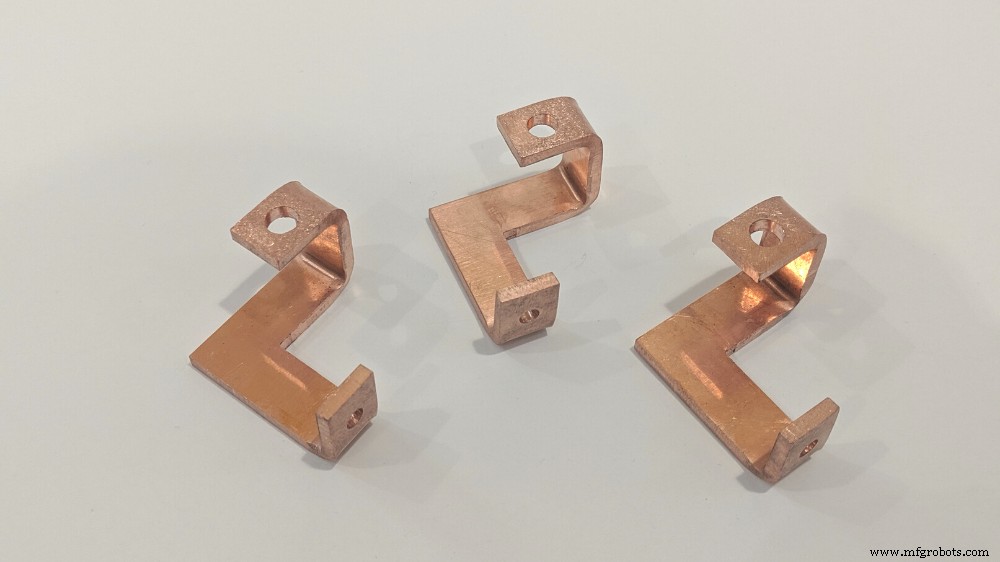

C110銅は優れた成形性を提供するため、特定のニーズに必要なバスバーを作成するためのかなりの柔軟性があります。
銅の曲げに関しては、当社の機械と工具によって、可能な最小曲げ寸法と曲げ半径が決まります。
当社のウェブサイトには、在庫している銅の厚さごとに可能な最小曲げ半径と曲げ半径がすべてリストされています。完全なチャートを表示するには、ここをクリックしてください。また、銅製バスバーの設計で異なる曲げ半径について話し合いたい場合は、私たちがお手伝いします。エンジニアリング＆デザインサービスチームのメンバーとの電話を設定するには、お問い合わせください！
銅バスバーのファスナーガイドライン
カスタム銅バスバーにファスナーを使用する場合は、2つの特定の理由から、ステンレス鋼のセルフクリンチングファスナーを使用することをお勧めします。
- ステンレス鋼は、互換性の理由から銅と一致する理想的な材料です。
- 銅合金は本質的に非常に柔らかいため、セルフクリンチングファスナーは従来のファスナーよりもはるかに優れています。本当に注意すれば、技術的には留め具をタップ穴にねじ込むことができます。ただし、実際にはお勧めしません。
これらの2つの理由から、ステンレス製の留め具、特にセルフクリンチング留め具は、カスタムの銅製バスバーに最適です。
銅バスバーの仕上げオプション
通常、バスバーは未完成のままです。なんで？通常、可能な限り最大の電気伝導率を探しているからです。
未完成のままになっている銅は、酸化して色を失い、表面の薄い緑色の層である緑青に変わります。古いペニーについて考えてみてください。

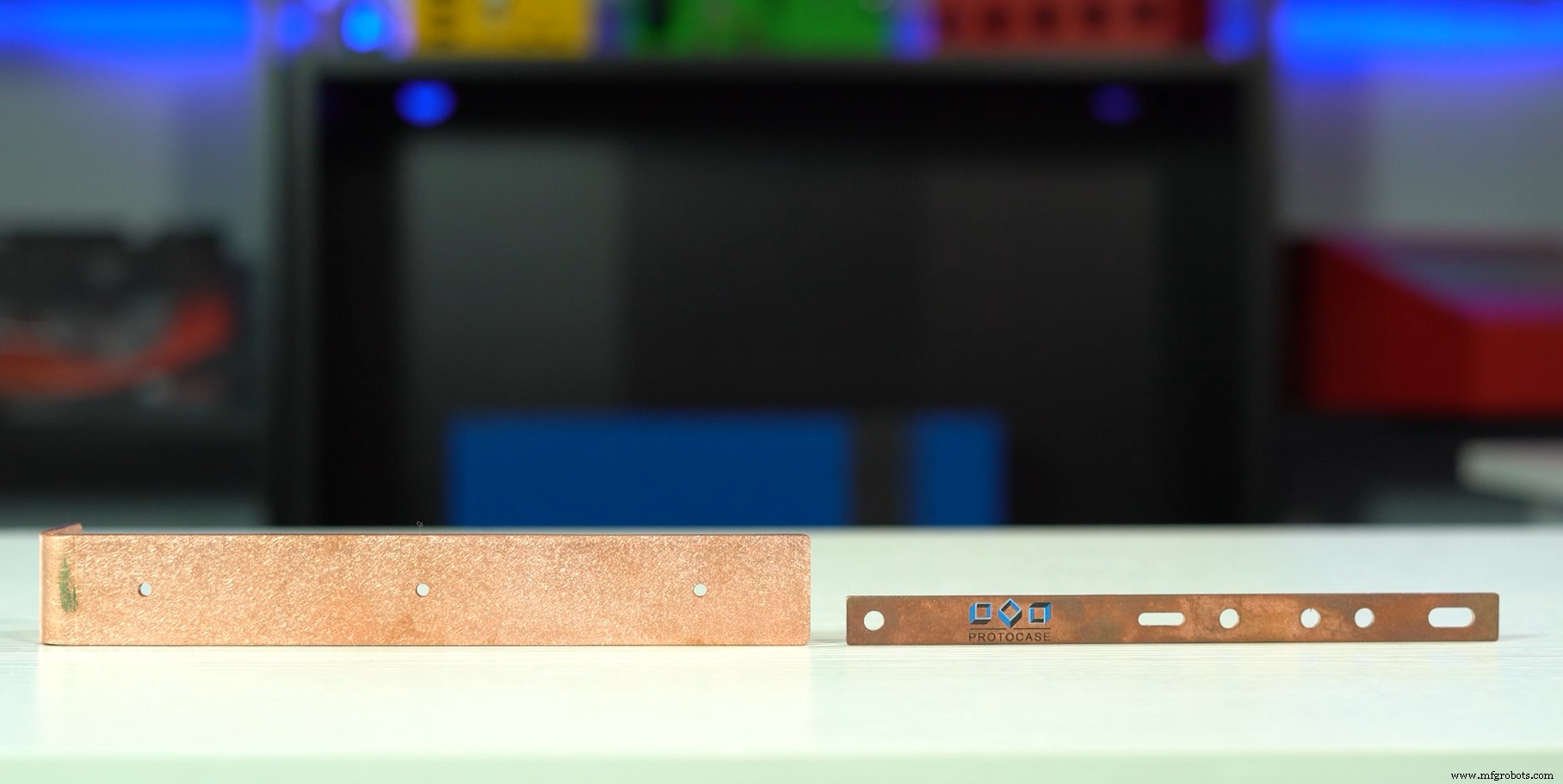

銅製のバスバーは、経年変化とともに同様の緑がかった色調になります。
銅製のバスバーを緑青にしたくない場合はどうなりますか？いくつかのオプションがあります：

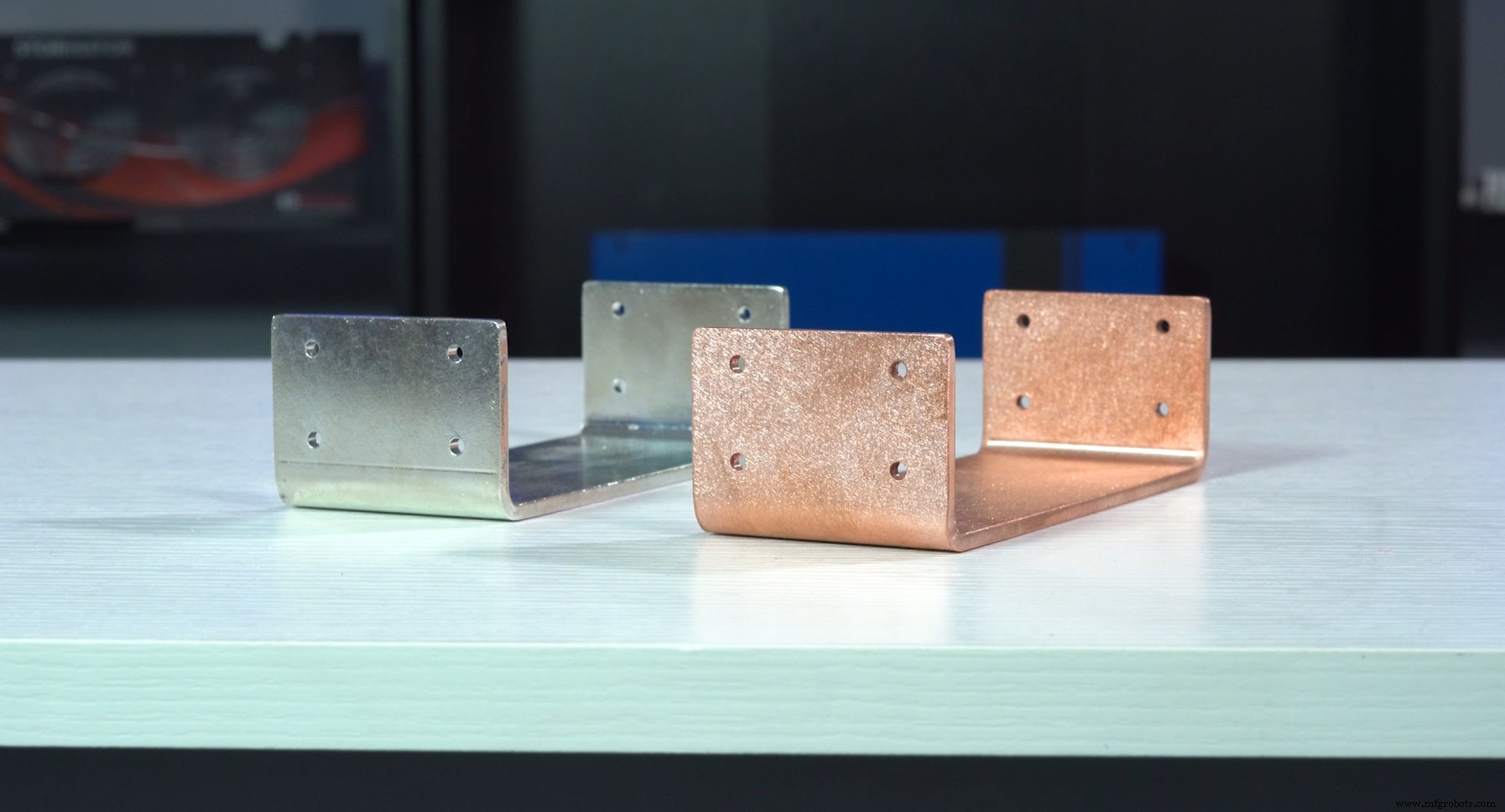

錫メッキ： これは、銅に純粋なスズを堆積させる単純な浸漬技術です。錫メッキが完了すると、バスバーの耐食性、導電性、はんだ付け性が向上します。重要な注意点の1つは、サードパーティのサプライヤーが錫メッキを完了してくれることです。これは、追加のリードタイムとコストが発生することを意味します。
粉体塗装： 銅製バスバーの粉体塗装を選択できますが、粉体塗装はバスバーの電気伝導率に影響します。この問題を回避するには、マスキングを適用する接触領域を指定する必要があります。これを行うと、バスバー全体がパウダーコーティングされなくなり、導電性が必要な領域がむき出しになります。
結論
カスタム銅バスバーは、スタンドアロンの注文として、または完成させたいより大きなビルドの一部として、必要な数量で作成できます。
最小曲げ半径の推奨事項を念頭に置き、可能な限りステンレス鋼のセルフクリンチングファスナーを使用することを忘れないでください。
カスタム銅バスバーデザインの見積もりを取得したいですか？ Request-a-Quoteポータルからデザインを送信します。チームがデザインを評価し、必要な数量の見積もりを提供します。
