カスタムガスケットガイド

ガスケットは、2つ以上の合わせ面の間のスペースを埋めるメカニカルシールです。エンジニアと設計者は、電子エンクロージャのガスケットを使用して、内部コンポーネントをほこり、破片、および湿気から保護します。

エンクロージャーに適切なシールを作成する場合、エンクロージャーの設計の種類、環境、温度など、考慮すべき多くの要素があります。

ここプロトケースでは、お客様の正確な要件に合わせて、2〜3日で、最小注文なしでカスタムガスケットを作成できます。このカスタムガスケットガイドは、特定のニーズ、制約、およびProtocaseでの注文プロセスに適した材料を選択するための重要な情報を提供します。

ガスケット材料

新しいガスケットを注文して取り付ける前に、設計に適した材料を選択することが重要です。ここProtocaseでは、いくつかの異なる材料オプションを提供しており、各材料には独自の長所と利点があります。

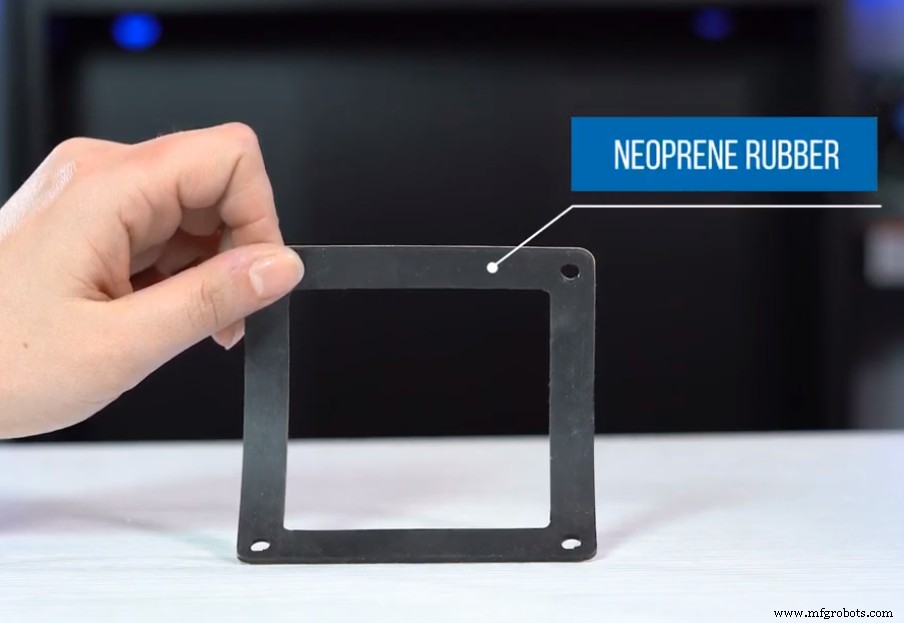

ネオプレンゴム： これは非常に耐性のある素材で、屋外や海洋の用途によく使用されます。

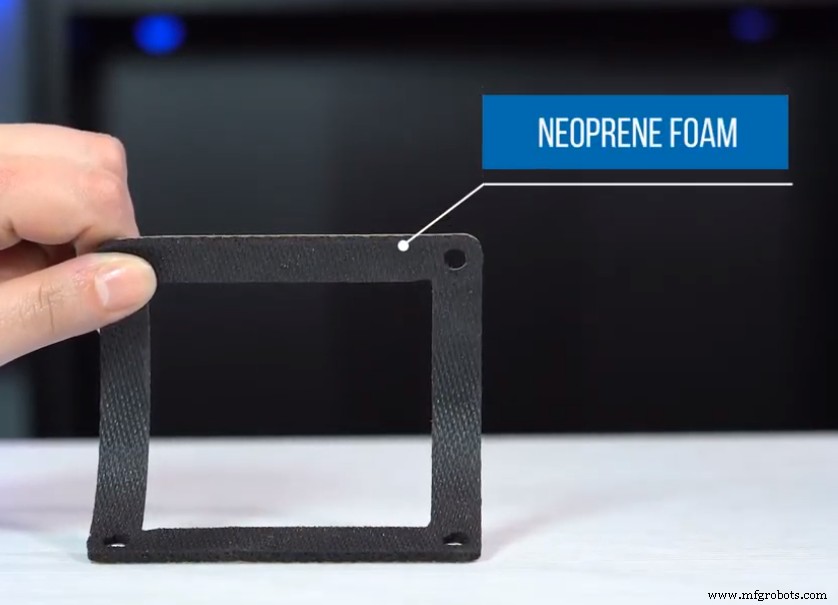

ネオプレンフォーム： モナークとも呼ばれ、柔らかく、柔軟性があり、耐久性のあるフォームフィットのスポンジゴムで、優れた断熱性と防湿性を提供します。

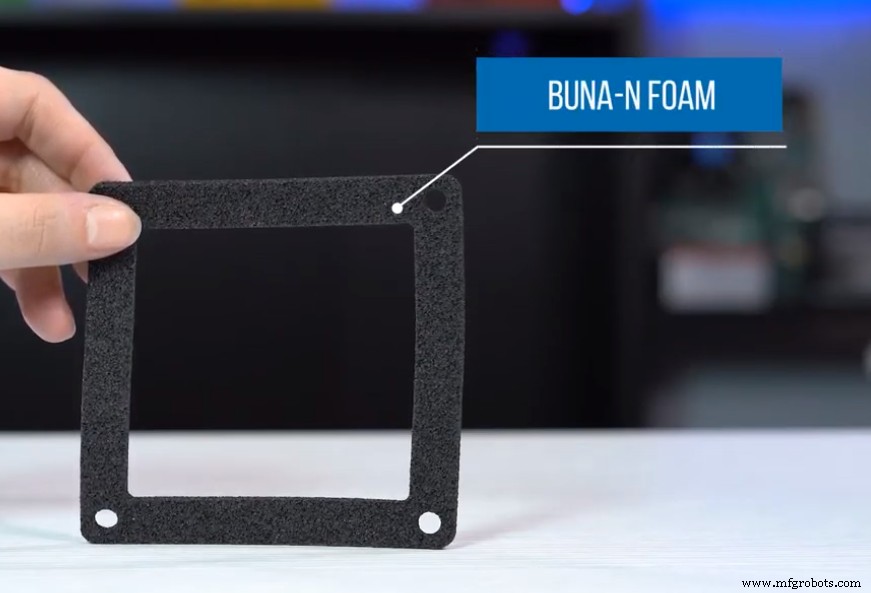

ブナ-Nフォーム： このタイプの材料は、UL消火仕様を満たしています。 Buna-Nフォームは、Buna-N、ネオプレン、およびビニールのブレンドから作られています。 Buna-N Foamは、耐油性に優れ、水、空気、ガスの吸収を制限します。

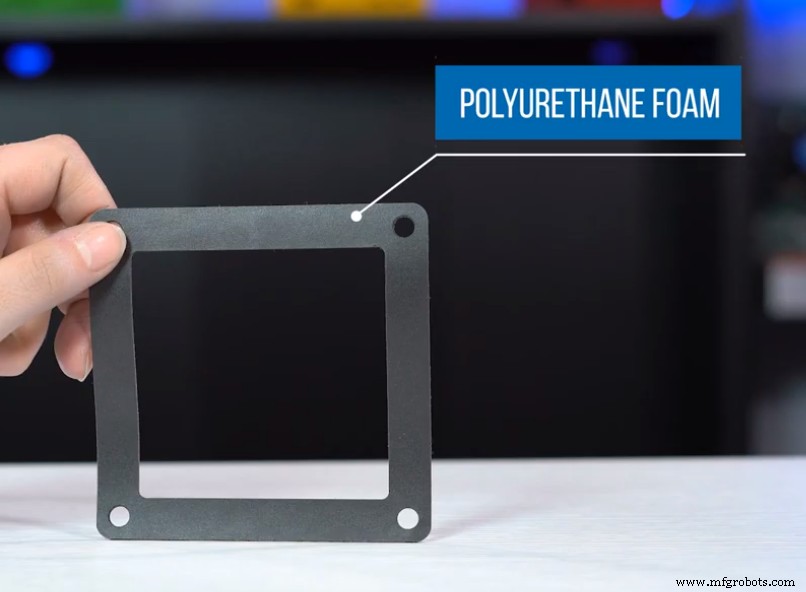

ポリウレタンフォーム： この材料は、長時間圧縮した後でも、すばやく跳ね返って形状に戻ることができます。この素材は、こすったりこすったりすることによる摩耗に耐えます。ポリウレタンフォームのセル構造により、水、空気、ガスを吸収できます。この材料は、衝撃や振動を吸収するのに最適です。

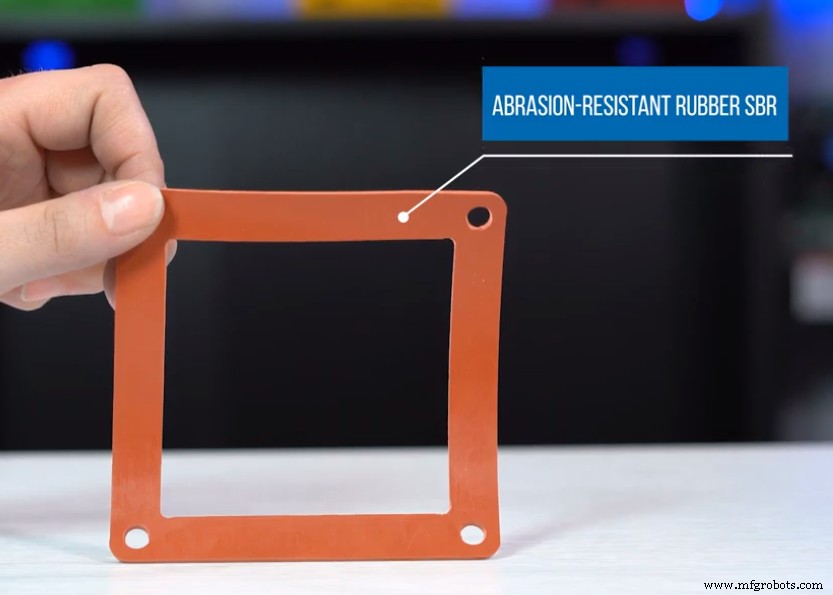

耐摩耗性ゴムSBR： SBRはスチレンブタジエンゴムの略です。このタイプの材料は、天然ゴムよりも硬く、耐摩耗性に優れています。 SBRは推奨されません 屋外用。

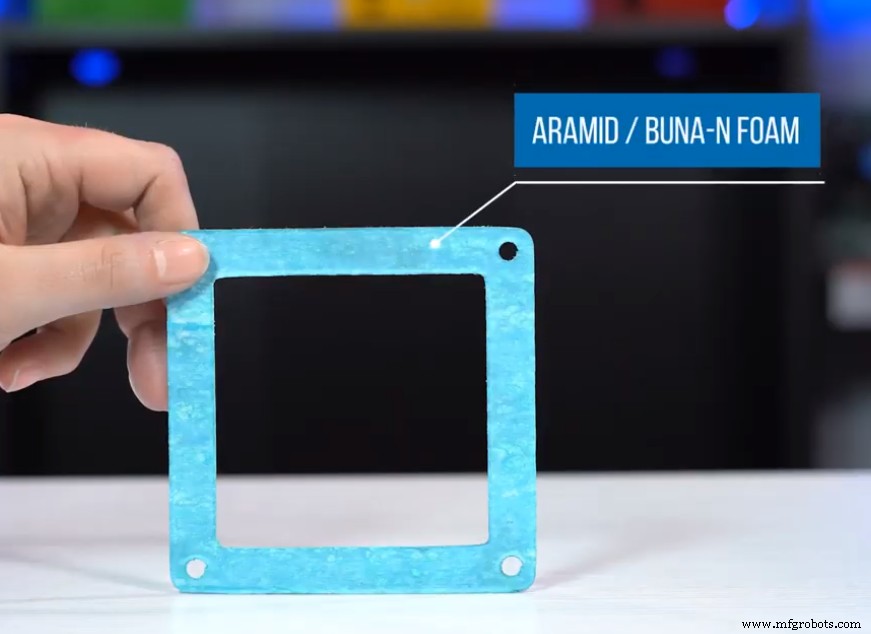

アラミド/ブナ-N： このタイプの材料は、アラミド繊維とブナNゴムのブレンドから作られ、油、水、およびエチレンに耐性のある材料を作成します。

カスタムガスケットの厚さガイド

ガスケット材料は、多くの場合、さまざまな厚さで提供され、通常、対応するデュロメータを備えています。デュロメータは、材料の硬度を指します。基本的に、デュロメータは永久的なへこみに対する材料の抵抗を測定します。デュロメータが高いほど、材料は硬くなります。

たとえば、下のgifは、当社が在庫している高強度多目的ネオプレンゴムを示しています。 1つは70Aデュロメータで、もう1つは30Aデュロメータです。

ガスケットの材質と厚さを選択するときは、特定の要件に基づいてデュロメータを考慮してください。

カスタムガスケットの制約

もちろん、このブログで説明されているガスケットの制約は、他のメーカーと話すことができないため、ここProtocaseでの特定の機械加工機能に関係します。それでは、飛び込みましょう。

材料を選択するときは、正確な切断を確実にするために最小の剛性を満たす必要があります。可能であれば、30Aから70Aのデュロメータ内にとどまることをお勧めします。必要に応じて柔らかい素材を使用することもできますが、切削精度が犠牲になる場合があります。

厚さについては、¼インチから1/64インチの間で対応できます。ただし、在庫のガスケット材料は1/8"から1/16"の範囲です。在庫のある資料の完全なリストはこちらでご覧いただけます。

パーツとカットアウトの寸法についても留意すべきいくつかの制約があります。ガスケットを切断するためのCNCルーターの許容誤差は+/-。030インチです。全体的な最小サイズの場合、ガスケットの直径は1.25インチ以上である必要があります。収容できる最小の穴の直径は0.060インチです。

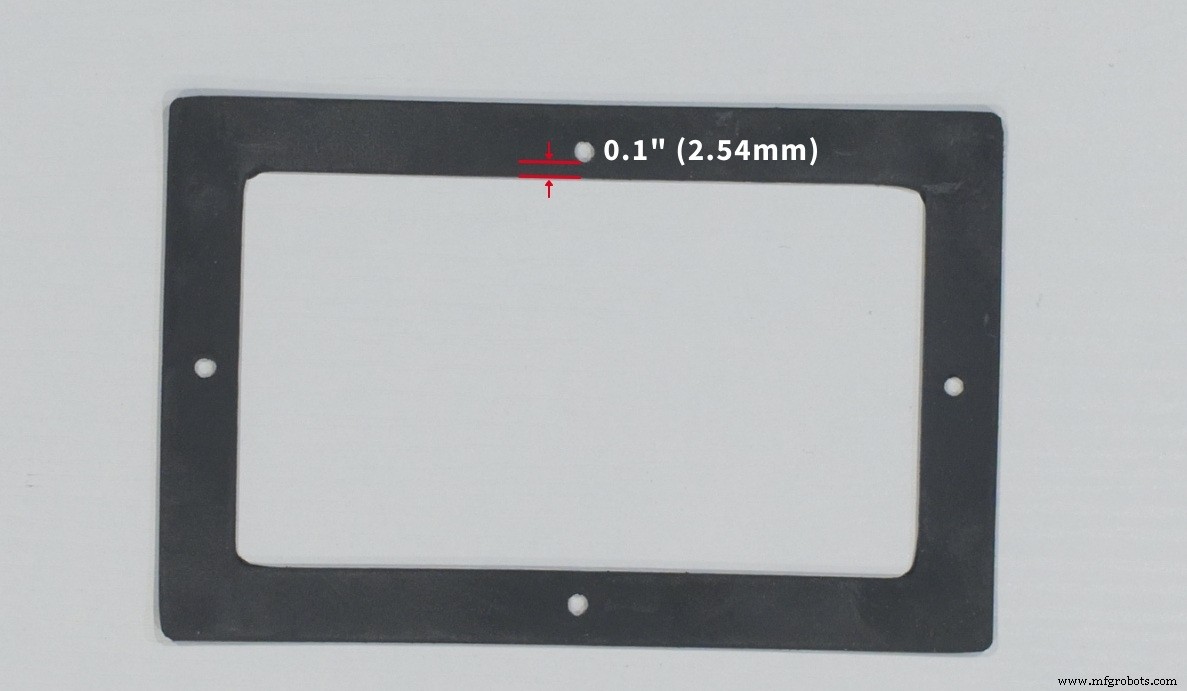

そして最後に、ガスケットの切り欠きの接線が、それ自体と最も近い切り欠き（またはガスケットの端）との間に少なくとも0.1インチあることを確認することが重要です。

プロトケースからのカスタムガスケットの注文

私たちの目標は、カスタムエンクロージャー、パネル、部品の設計、見積もり、注文をできるだけ簡単にすることです。

同様に、Protocaseのカスタムカットガスケットに関しては、いくつかの異なる方法でデザインを作成できます。

1. CADデザインをお送りください あなたが必要とするガスケットの。私たちのウェブサイトには、私たちが受け入れるすべてのファイル形式がリストされています。
2. スケッチまたは詳細な図面をお送りください 、または写真を送信することもできます （正確さのために、高解像度の写真 最高です！）。私たちのチームがあなたのためにガスケットモデルを生成します。写真や図面を提供することに加えて、少なくとも2つの正確な寸法を提供する必要があります 必要なガスケット用。
3. デザインサービスチームをご利用ください。他のオプションが最適でない場合、またはあなたが本当に時間に余裕がない場合、彼らはあなたのために設計作業を行うためにここにいます。

ガスケットが作成されると、プロジェクト用のエンクロージャーも注文した場合は、当社のチームがカスタムエンクロージャーに直接取り付けることができます。または、ご希望に応じて、アンインストールして発送することもできます。

専門家のヒント： ガスケットがカバーとエンクロージャーのベースの間にある場合は、製造施設を出る前に、最初にガスケットを取り付けて、部品間の適切な適合を確認することをお勧めします。

単一のガスケット、多数のカスタムガスケット、またはガスケット付きエンクロージャーのアセンブリ全体が必要な場合は、お問い合わせください。必要なものをすばやく作成することで、プロジェクトを順調に進めるお手伝いをします。
