三相非同時式デュアルエレメント給湯器サーモスタット配線ガイド

三相非連続・アンバランス デュアルエレメント電気給湯器サーモスタット配線（480V / 400V AC）

電気給湯器配線・設置シリーズの今回は、三相非同時式（非連続）かつアンバランスなデュアルヒーティングエレメントとサーモスタットの配線（480V AC および 400V AC）を解説します。バランス/アンバランス三相配線の違いは「三相同時式配線」記事で説明済みなので、ここでは非連続配線に焦点を当てます。

三相非同時式・アンバランス給湯器サーモスタット配線

「非同時式（非連続）」とは、上部と下部のヒーティングエレメントおよびサーモスタットが同時に動作せず、どちらか一方のみが動作する方式です。上部エレメントが加熱を終えると、配線構成により自動的に上部側が切り離され、下部側が接続されます。

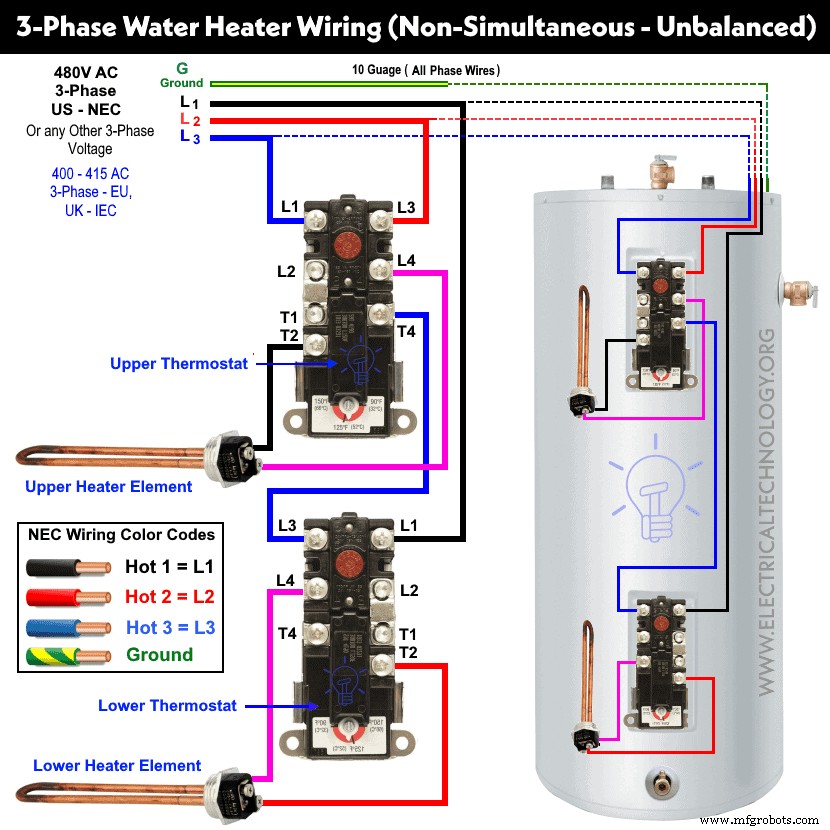

上下両サーモスタットは ECO 保護付きで同一仕様です。配線は以下の通り：

• Line 1（黒） → 上部サーモスタット L₁ 端子 → 上部サーモスタット T₄ 端子 → 下部サーモスタット L₃ 端子
• Line 2（赤） → 上部サーモスタット L₃ 端子
• Line 3（青） → 下部サーモスタット L₁ 端子（直結）

上部エレメント：上部サーモスタット T₂ および T₄ 端子経由で接続
下部エレメント：下部サーモスタット L₄ および T₂ 端子経由で接続

この配線図は 三相 480V AC（米国 NEC） または 三相 400〜415V AC（欧州・英国 IEC） のいずれにも適用可能です。図中の赤・黒・青は説明用であり、実際は地域の電気規格・配色に従ってください。

三相給湯器のブレーカー・ワイヤーサイズ

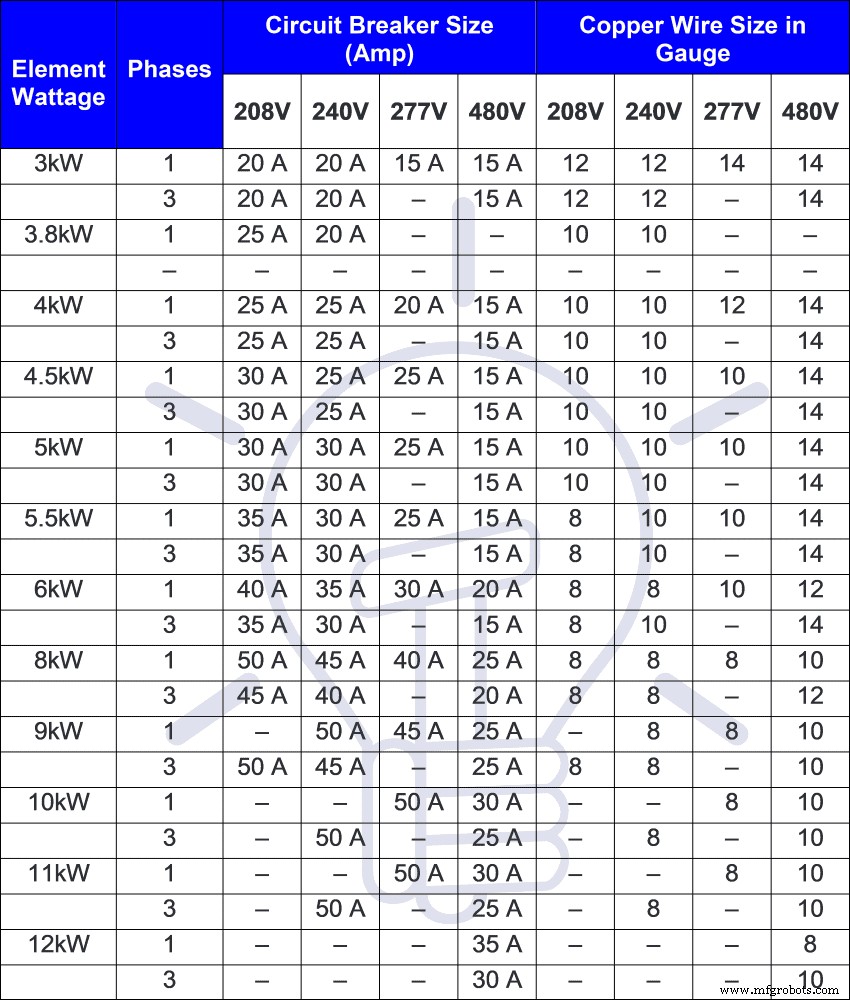

非同時式では各ラインに 6ゲージ（AWG 6）ワイヤーを使用（同時式でも同様）。ヒーター定格に合わせて適切なケーブル・ブレーカーを選定し、サーモスタットとエレメントの銘板データ・取扱説明書を確認してください。以下は目安となるワイヤーサイズとブレーカー/ヒューズ容量の表です。

三相配線色コード ― IEC と NEC

お住まいの地域の電気規格に従ってください。以下は参考です。

NEC（米国・カナダ）

120V, 208V, 240V AC（単相・三相）：
黒 = 相1/Line 1、赤 = Line 2、青 = Line 3、白/灰 = 中性線、緑/黄 = アース

277V および三相 480V：
茶 = 相1/Line 1、橙 = Line 2、黄 = Line 3、灰 = 中性線、緑/裸導体 = アース

IEC（英国・EU 等）

三相 400〜415V AC：
茶 = 相1/Line 1、黒 = Line 2、灰 = Line 3、青 = 中性線、緑 = アース

一般的な注意事項

警告：

• 電気機器の交換・修理・トラブルシューティング・メンテナンス・設置の前には必ず電源を遮断してください。
• 負荷定格に合った電圧・電流定格のスイッチ、適切なワイヤーサイズ、適正なブレーカーを使用してください。
• これを怠ると感電、重傷、火災、死亡事故の原因となります。
• 取扱説明書、地域の電気規格に従うか、有資格の電気技師に依頼してください。
• 本情報の表示・使用、または誤った回路施工による損失・怪我・損害について著者は責任を負いません。電気は危険です。十分注意して作業してください。
