ICパッケージング選定ガイド：タイプ別解説と選定基準

IC（集積回路）はほぼすべてのテクノロジーに不可欠なコンポーネントであり、進化を続けています。エレクトロニクス業界に携わる方なら、ICパッケージングの重要性を理解されているはずです。適切なパッケージングにより、PCBなどの電子製品を腐食や物理的ダメージから守ることができます。

本記事を通じて、ICパッケージングの重要性、主要なタイプ、そしてあなたのプロジェクトに最適な選択基準を理解していただけます。

（白背景に配置されたIC）

1. ICパッケージングとは

ICは半導体デバイスを含む材料です。プリント基板を開けば、黒い樹脂で封止された小さなチップが見えます。一方、「パッケージ」とは、この回路材料を包み込み、特に腐食から保護するケースのことです。また、外部回路と接続するリードやコンタクトピンを保持し、PCBへの実装を容易にする役割も担います。

IC製造プロセスにおいて、パッケージングは最終工程ですが、極めて重要です。ICパッケージングとは、電気部品を物理的損傷と腐食から守り、外部回路と接続するリード・コンタクトピンを保持するための封止構造を指します。

2. ICパッケージングのタイプ

PCBへの実装方法によって、大きく2つに分類されます。

2.1 スルーホール実装パッケージ

リードピンを基板の片面から挿入し、反対面でハンダ付けする伝統的な方式。基板コストとスペースの制約がある電子機器で広く採用されてきました。主な種類：

DIPパッケージ（Dual In-line Package）

最も広く普及したICパッケージの一つ。ピンが平行に配列され、黒色の矩形プラスチックハウジングから垂直に突出しています。ピン数によってサイズが異なり、一般に4〜64ピン。代表的なのはMDIP（モールドDIP）とPDIP（プラスチックDIP）。

スタンダード（Standard）

スルーホール実装で最も一般的・普及しているタイプ。ピン間隔は0.1インチ（2.54mm）、列間は7.62mm。多くのPCBアセンブラーが採用するデファクトスタンダードです。

シュリンク（Shrink）

スタンダードに似ていますが、リードピッチが1.778mmと狭く、より小型・高ピン密度化に対応します。

ジグザグインラインパッケージ（ZIP）

ピンを基板に垂直に挿入する構造。ピンは垂直方向に整列し、互いに近接しています。動的RAMチップで一時的に採用されたものの、長続きせず、現在ではDIP・スタンダード・シュリンクが主流です。

2.1.1 表面実装パッケージ（SMT）

ベアPCB上に部品をピックアンドプレースで搭載する技術。製造プロセスは高速ですが、部品の微細化に伴う欠陥検出の難しさという課題もあります。

主な実現方式は2つ：

• L字型リードの小型パッケージ：ガルウィング型リードを持ち、長方形のシンプルな形状で実装しやすい。フラッシュメモリやRAM用ICで多用されます。
• BGA（Ball Grid Array）：チップ底面全体に半田ボールを配列した表面実装パッケージ。コンピュータのCPU等で標準的。周囲だけでなく底面全体で接続可能なため、短い接続長で高速動作に適します。プラスチックモールドを用いるタイプも多いです。

2.2 構造による分類

形成方法による分類では、リードフレーム型と基板（サブストレート）型の2大類型があります。

• リードフレーム型：薄い銅層で形成されるフレームを使用。ほぼすべてのICパッケージで採用される基盤技術です。ICサイズに合わせてカスタムリードフレームが作られることも多々あります。
• 基板型：パッケージ基板を用いてコアICを封止。ICと基板間の電気信号伝達を確保し、高価な半導体を外部応力から守るのに適しています。

その他、特筆すべきパッケージタイプ：

ピングリッドアレイ（PGA）

第2〜第5世代プロセッサで広く採用されたソケット接続用パッケージ。正方形または長方形で、ピン数が多く、広帯域データバスを持つプロセッサに適しています。BGAより安価でピン数も確保しやすい利点があります。

スクエアフラットパッケージ（リードフリーリードフレームパッケージ）

半導体ダイをプラスチックモールドで封止し、金属リードがパッケージ周囲を囲む伝統的な形状。最も普及しているパッケージタイプの一つで、多くのPCBメーカーが採用しています。

QFN（Quad Flat No-lead）

超小型・リードレスの表面実装パッケージ。チップサイズに依存し、SMD技術で実装されます。大規模IC基板で採用が進んでおり、低コスト・高周波対応・高信頼性・操作性に優れます。

（スルーホール実装ICの例）

3. スルーホール実装 vs 表面実装（SMT）

両者の主な比較ポイント：

サイズ

スルーホールは大型部品が必要。SMTは小型・高密度実装が可能で、基板の小型化・省スペース化に貢献します。サイズ重視ならSMT一択です。

部品実装密度

SMTは高密度実装が可能。例えば14/16ピンDIPが0.8×0.35インチ程度なのに対し、SMTなら同等機能を1平方インチ以下に収められます。スルーホールでは物理的に不可能な高密度化が実現できます。

組立エラーの修正容易性

スルーホールは部品が大きく視認性が高いため、手作業での修正・リペアが容易。SMTは微小部品が密集するため、修正には高度なスキルと設備が必要です。

電磁両立性（EMC）

SMTの方が優位です。部品間距離が近く、帰還電流パスが短いため、電磁妨害・被妨害性能が向上します。

コスト

スルーホールは高価なピックアンドプレースマシンが不要で、初期投資を抑えられます。SMTは設備投資コストが高い一方、量産時の単価メリットが出やすい傾向があります。

（表面実装されたPCB）

4. ICパッケージング材料

電子部品パッケージングは材料集約型の分野です。主な材料カテゴリ：

材料タイプ

半導体、ガラス、セラミックス、複合材料、金属、ポリマー。ガラス・セラミックスは絶縁体・誘電体として、ポリマーは導体として機能。金属は導体・熱伝導パスとして、複合材は電気・熱特性の複合的な向上に寄与します。

パッチ材料

欠陥補修用のパッチ（開口部を覆う材料）には圧電材料などが適しています。

シーラント（封止材・接着剤）

水密・気密を確保するための材料。ICパッケージ内部への水分・空気侵入を防ぐため必須です。シリコーン系シーラントは長寿命で防食性に優れ、理想的な選択肢の一つです。

（ICパッケージング材料の例）

5. ICパッケージングの実装・組立方法

ICの入出力ボンドパッドとパッケージ側のボンドパッドを電気的に接続するプロセス。代表的な組立方式：

DIP（Dual In-line Package）

矩形ハウジングに2列の平行ピンを持つ最も一般的な方式。スルーホール実装またはソケット挿入の両方に対応。ピン総数をnとしてDIPnと表記（例：DIP18＝2列×8ピン＋2ピン？※通常DIP18は18ピン総数）

SOP（Small Outline Package）

DIPより狭ピッチ・薄型。ピッチ6mm、ボディ幅3.9mm程度。寸法はパッケージにより異なります。

BGA（Ball Grid Array）

250〜1089本のI/Oに対応可能な主要な組立方式の一つ。

QFP（Quad Flat Package）

高ピン数SMD ICを電子回路に容易に実装できる方式。ピン数バリエーション豊富で広く採用されています。

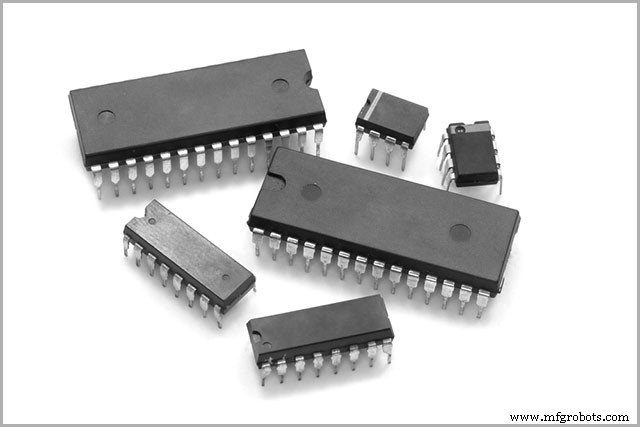

（DIPパッケージの例）

6. ICパッケージングタイプの選定基準

適切なパッケージ選定は、損傷・腐食リスク回避と信頼性確保の鍵です。主要な選定ポイント：

• I/O数：ピン数が多いならBGAが最適。少ないならQFNが有力候補。
• 熱管理：IC小型化・高密度化に伴い発熱密度が上昇。PCBサプライヤーと放熱能力を要協議。BGAは放熱性に優れます。
• 高速I/O：信号品質を損なわないパッケージ選定が必須。高周波信号にはフリップチップBGAが有利。
• PCB実装リードタイム：希望納期内で実装可能か、サプライヤー能力を事前確認。

（正しく実装されたICチップ）

7. ICパッケージングの用途とメリット

ICはデータ処理・演算・記憶の中核を担い、電子回路の心臓部です。パッケージングの主なメリット：

• 部品の物理的保護・防食
• システム全体への安定した電流供給経路の確保
• ICダイ上の微細ピッチ接続を、PCB製造で扱いやすい広いピッチに「展開」するインターポーズ機能

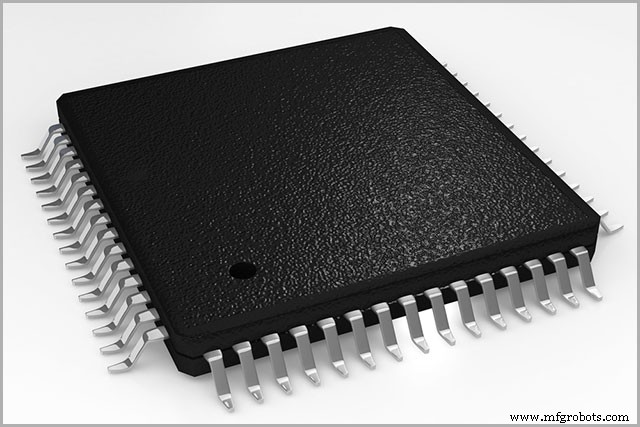

（適切にパッケージングされたIC群）

まとめ

ICパッケージングには、想像以上の奥深さがあります。エレクトロニクス業界のベテランも新参者も、最新動向をキャッチアップし続ける必要があります。

ICパッケージングのタイプやPCBに関するご質問がありましたら、お気軽にお問い合わせください。単面・双面・多層基板など、あらゆる基板調達で生じる疑問に対し、お客様が最適な意思決定ができるよう情報提供を行っています。
