適切なファスナー選定ガイド：タイプと用途の包括的解説

現代の機械は通常、完全に動作する製品を作るために組み立てられた複数の部品で構成されています。しかし、これらの機械は通常、部品を分解させ故障を引き起こすほどの巨大な力と振動を生み出します。

ファスナーは、2つ（またはそれ以上）のコンポーネントを機械的に接合することでこの課題を緩和する不可欠なハードウェアです。しかし、ファスナーにはいくつかのタイプがあり、それぞれ異なる用途に適しています。

ここでは、今日一般的に使用されているさまざまなタイプのファスナーについて説明します。この記事は、あなたの製品設計プロジェクトでファスナーを選択する際の情報に基づいた意思決定を支援します。

ファスナーとは？

「ファスナー」とは、2つ（またはそれ以上）のコンポーネントを機械的に接合するハードウェアの一般用語です。ファスナーにはさまざまなツールが含まれ、通常金属製で、大きく永久ファスナーと一時的ファスナーに分類されます。

名前の通り、永久ファスナーは2部品間に永久的な接合を作ります。一度しか使用できません（取り外すと破壊されるため）。対照的に、一時的ファスナーは容易に取り外し・再利用可能でありながら、永久ファスナーと同等（またはそれ以上）の強度を提供します。

5つの一般的なファスナータイプ

タイプ1：ネジ（スクリュー）

ネジは、頭部と鋭いネジ山を持つシャンクで構成される一時的ファスナーです。ネジで部品を接合するには、ドライバーでネジを部品に回し込みます。この回転動作によりネジ山が材料にネジ山を切り、確実な機械的接合を形成し、引き抜きを防止します。

ネジファスナーにはいくつかのタイプがありますが、ナベ小ネジ、デッキスクリュー、木ネジが最も一般的です。

ナベ小ネジ（マシンスクリュー）

ナベ小ネジは精密な細いネジ山を持ち、機械部品の組み立てに最適です。他のネジ締結プロセスが部品に穴を開けるのとは異なり、ナベ小ネジは予めドリル加工された穴（下穴）に取り付けられます。これにより、メンテナンス活動や部品交換時に取り外しが容易です。

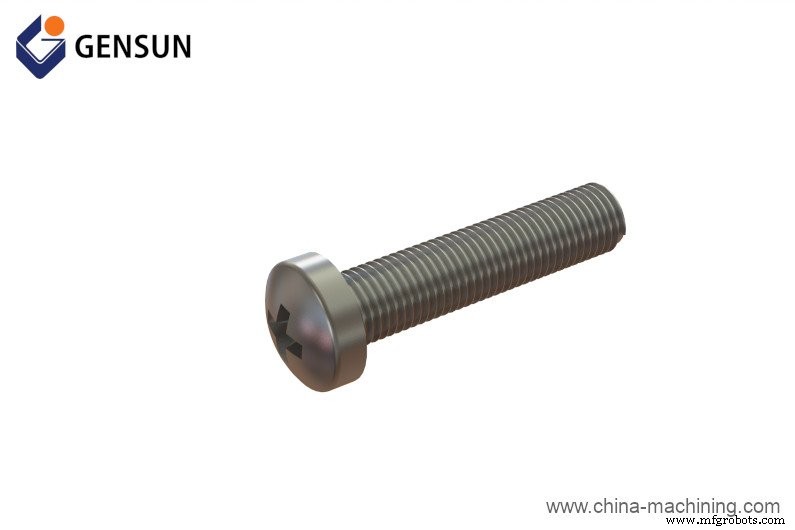

図1：ナベ小ネジ

デッキスクリュー

デッキスクリューは、柔らかいから中程度の密度のデッキボードの組み立てに最適です。スクエアドライブとバッジヘッドを備え、ストリッピング効果（ネジ頭が摩耗する現象）を防止します。

図2：デッキスクリュー

木ネジ

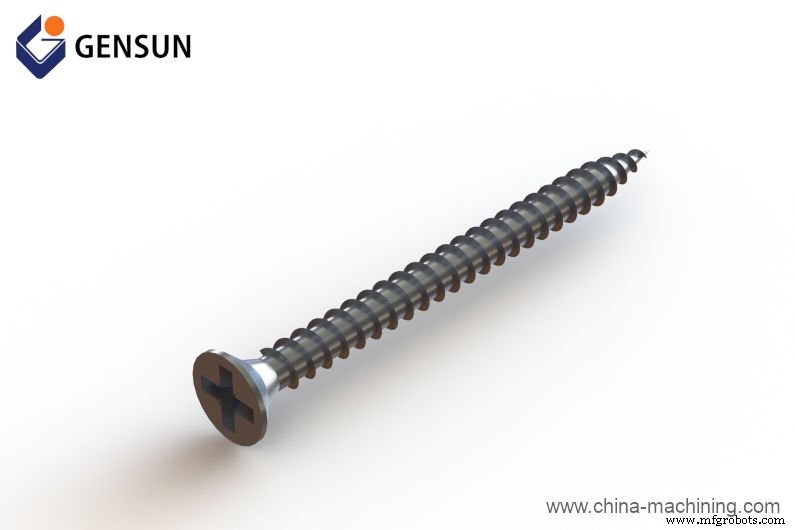

木ネジは鋭い先端と粗いネジ山を持ちます。木材や複合材部品の締結に最適で、特に非構造用途に適しています。

図3：木ネジ

タイプ2：ボルト

ボルトはネジと似た構造を持ち、先端から外部ネジ山（雄ネジ）が始まります。しかし、ネジとは異なり、ボルトは自己タッピングではありません（材料にネジ山を切らない）。代わりに、事前成形された部品（ナットなど）と下穴（タップ穴）を必要とし、それらと噛み合って機械的接合を作ります。代表的なボルトタイプを以下に示します。

六角頭ボルト

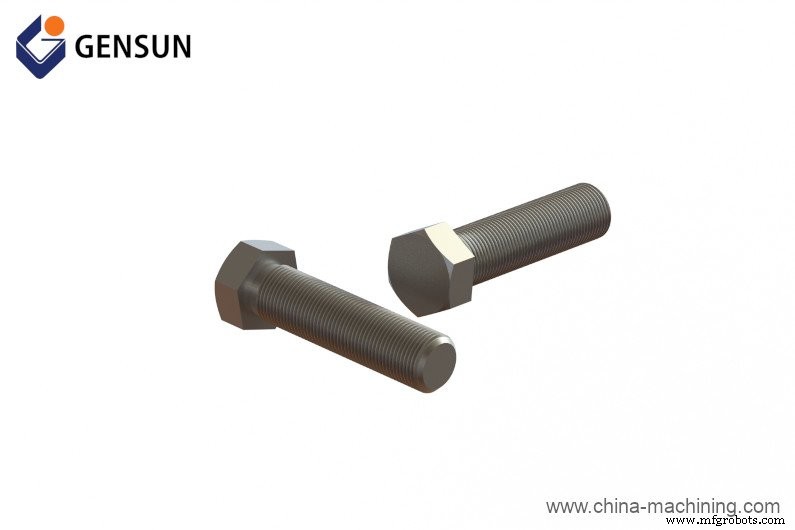

六角頭ボルトは六角形の頭部と全ネジ（または半ネジ）のシャンクを持ちます。高い引張強度を備え、自動車部品組み立てや建設プロジェクトなど重負荷の固定・締結用途に最適です。

図4：六角頭ボルト

両ネジボルト（スタッドボルト）

両ネジボルトは基本的に、両端にナットを受け入れる等しい長さのネジ山を持つネジ付きロッドです。フランジやパイプの取り付けに最適です。

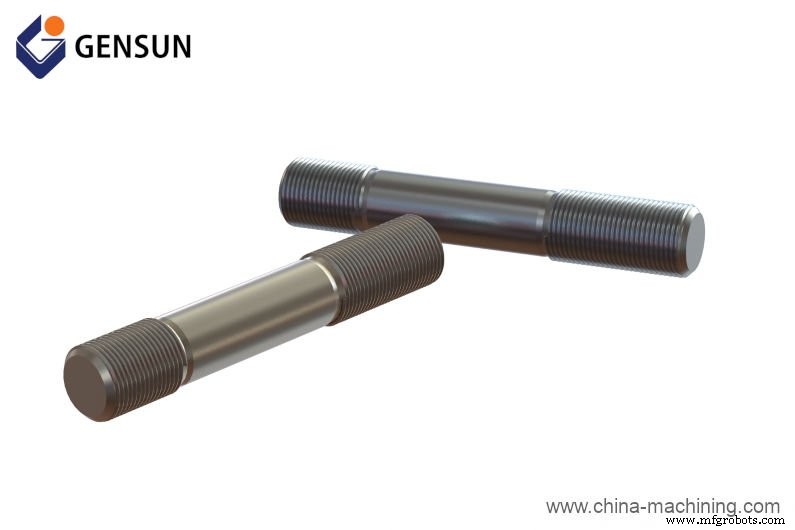

図5：両ネジボルト

アイボルト

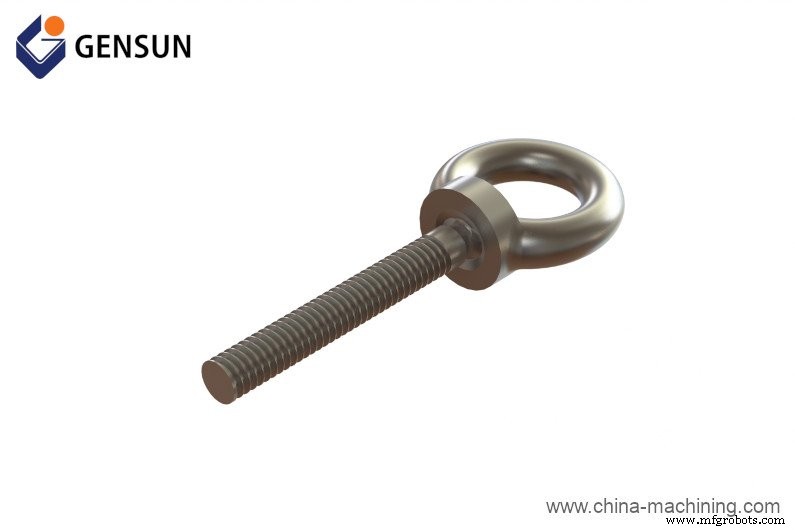

アイボルトは一端に輪（アイ）、他端にネジ付きシャンクを持ちます（図6参照）。高強度で、アンカー、リギング、吊り上げ、牽引用途に最適です。例えば、シャンク径1/4インチのアイボルトは最大500ポンドの牽引力に耐えられます。

図6：アイボルト

タイプ3：ナット

ナットは、ネジ穴（雌ネジ）を持つファスナーで、通常対応するボルトと組み合わせてボルト接合を形成します。ナットとボルトをファスナーとして使用する顕著な利点は、重機械を組み立てながら、高強度と取り付け（および取り外し）の容易さを両立できることです。一般的なナットタイプには以下があります。

キャップナット

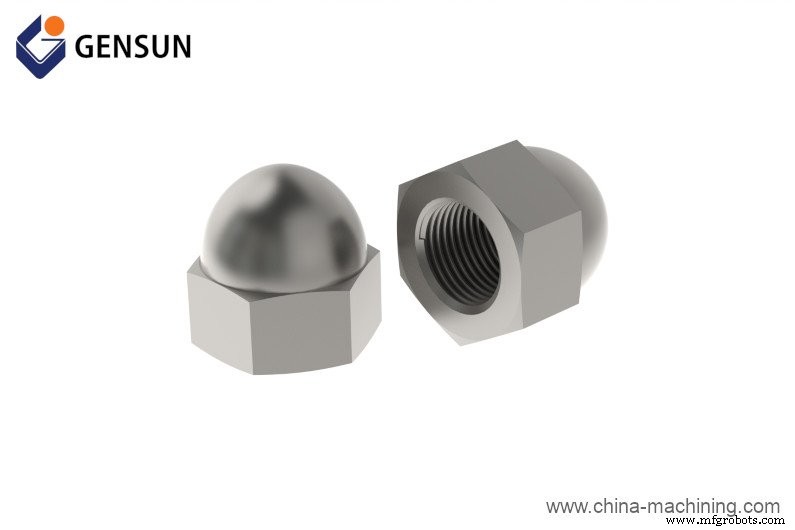

キャップナットは、ドーム形の閉じた端を持つ伝統的な六角ナットです。組み立て後にボルトの保護が重要な用途（建設、自動車組み立てプロジェクトなど）に最適です。

図7：キャップナット

溶接ナット

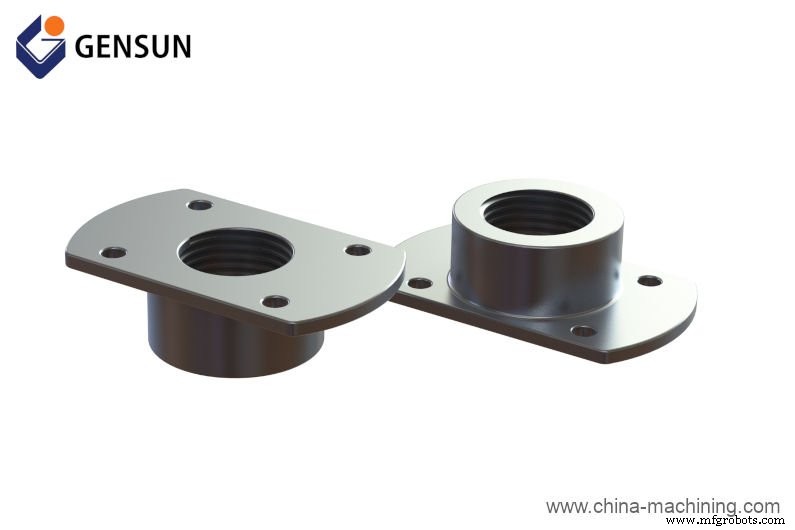

溶接ナットはワークピースに溶接するように設計されています。手の届きにくい領域で部品を固定したい場合に選択します。

図8：溶接ナット

タイプ4：ワッシャー

ワッシャーは、ボルトとナットと併用される円形金属ディスクです。摩擦を低減し、ナットとボルトから締結部品への荷重を均等に分散させます。ワッシャーには平ワッシャーとばねワッシャーの2タイプがあります。

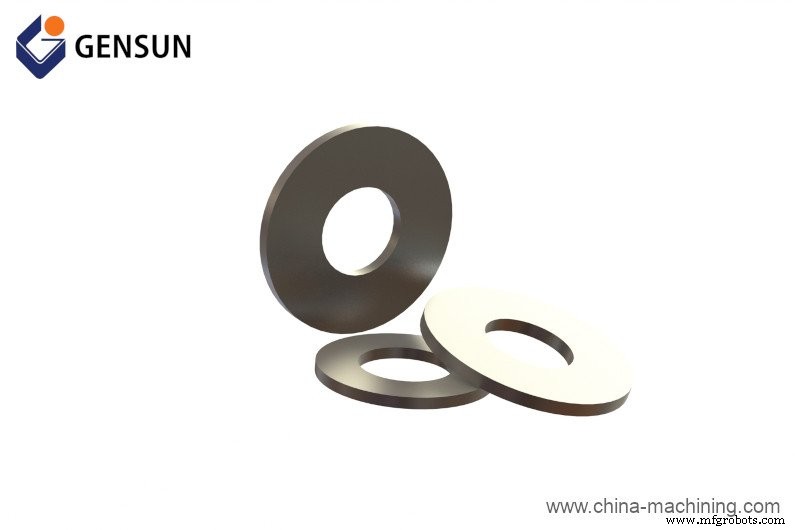

平ワッシャー（フラットワッシャーとも呼ばれる）は、中央に穴のあるディスク形状をしています。最も一般的に使用されるワッシャータイプで、特にナットとボルトからコンポーネントへの均等な荷重分散のみが要件の用途で使用されます。

図9：平ワッシャー

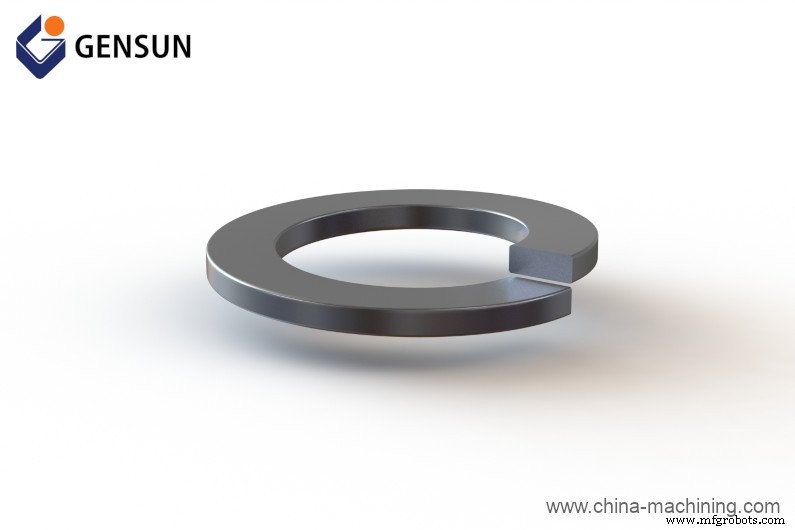

対照的に、ばねワッシャーはバネのように機能し、部品の振動によるファスナーの意図しない緩みを防止します。

図10：ばねワッシャー

タイプ5：リベット

リベットは、シャフトを穴に挿入して部品を接合する永久ファスナーです。リベットを組み立てたいコンポーネントに挿入すると、反対側に永久的な頭部が形成され、リベットが抜けないようにします。

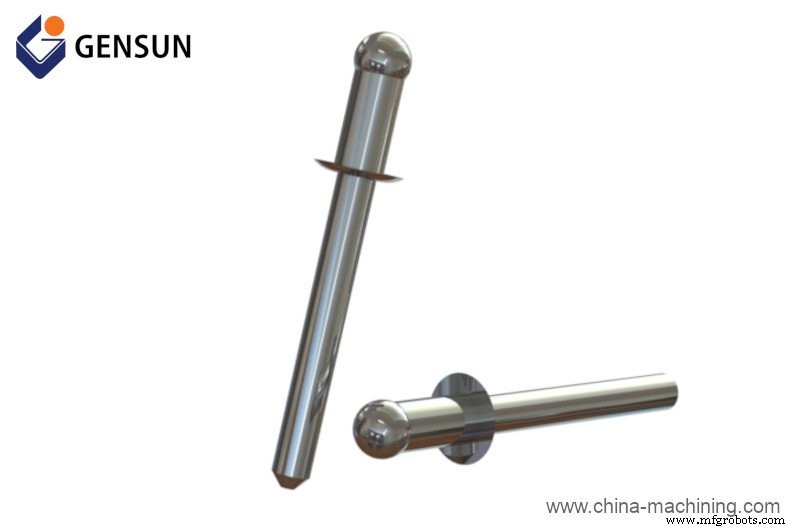

図11：ポップリベット

リベットは、同径のネジより強固で緊密な接合を形成します。その結果、航空機建設、アルミニウム水上艇、軍事装備など、強力な機械的接合が求められる用途に最適です。
