自作LEDテールライト完全ガイド：より安全で低コストな照明をDIYで実現

自作LEDテールライトのメリット

車両のテールランプは後続車の安全を守る重要な役割を果たします。しかし、経年劣化や故障により点灯しなくなることがあります。そんなとき、選択肢は2つ：高価な純正品を購入するか、自分でLEDテールライトを製作するかです。自作にはコスト削減だけでなく、仕様のカスタマイズや構造理解という大きなメリットがあります。このガイドでは、初めての方でも確実に完成できるよう、材料選びから配線、実装までを詳しく解説します。

必要な材料と工具

工具類

• はんだごて
• ワイヤーストリッパー
• ニッパー（サイドカッター）
• グルーガン
• ヒートガン
• ドリル
• テストリード
• プラスドライバー（フィリップス）

電子部品

• 赤色5mmスーパーフラックスLED（高輝度） ×36個
• 220Ω 1/4W 抵抗（許容差5%） ×9個
• 22AWG 電線（75フィート巻） ×2本
• 11/64インチ ヒートシュリンクチューブ（8フィート巻） ×2本
• 10mm ヒートシュリンクチューブ（5m巻） ×1本
• 6×8インチ パーフボード（ユニバーサル基板） ×2枚
• グルースティック
• 銀入りロジン芯はんだ（0.022インチ） ×1巻
• BMW純正配線（分離可能タイプ）

製作手順

ステップ1：テールライトの分解とテンプレート作成

まずプラスドライバーでテールライトのカバーを取り外します。オーブンを100°F（約38℃）に予熱し、テールライト本体を7分間入れてシーラントを軟化させます。その後、レンズを慎重に取り外してください。

次に、テールライトの形状に合わせた厚紙のテンプレートを作成します。レンズとのクリアランスを確保し、上下の位置合わせマークを付けておきます。完成したテンプレートをパーフボードに当て、ニッパーでカットします。これが自作基板の土台になります。

ステップ2：LEDの配置と穴あけ

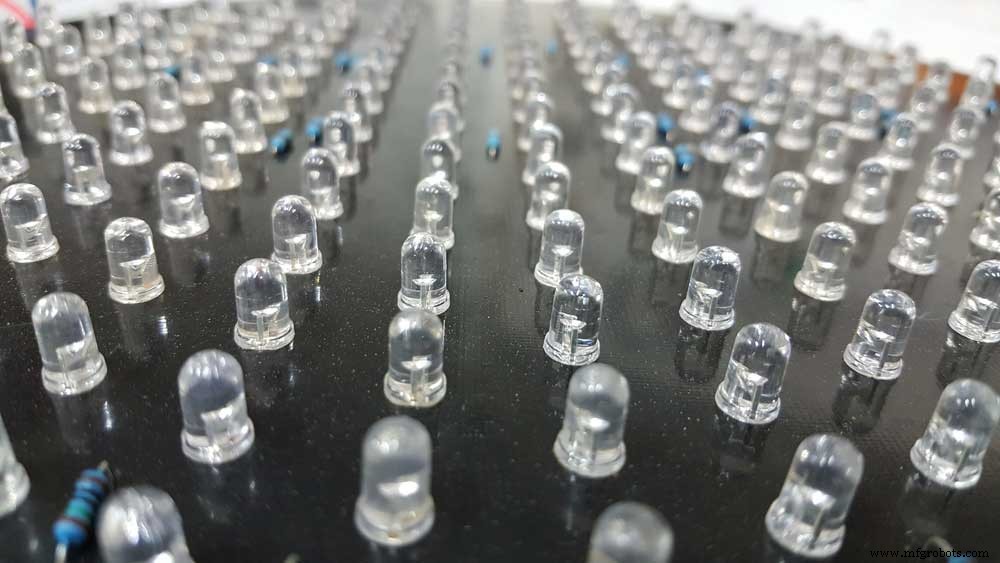

（LEDは任意のパターンで配置可能）

パーフボード上にLEDを希望のパターンで配置します。LEDの脚がスムーズに通らない場合は、ドリルで穴をわずかに拡大してください。36個のLEDを9列×4行のマトリクスに配置するのが標準的です。

ステップ3：LEDの動作確認とはんだ付け

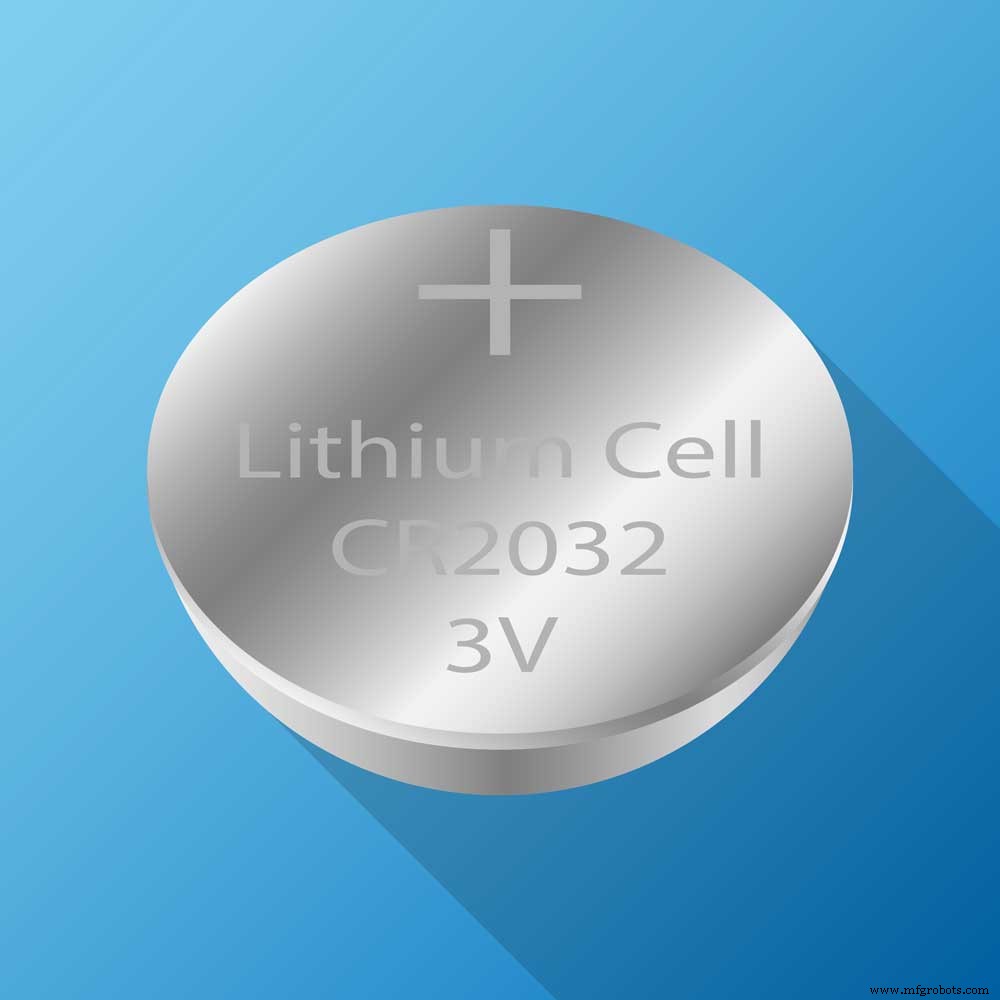

（3Vボタン電池でLEDの点灯確認）

実装前に全LEDの動作確認を行います。3Vボタン電池の＋と－にLEDのアノード（長い脚）とカソード（短い脚）を当て、点灯するか確認してください。スーパーフラックスLEDは4本脚ですが、使用するのはアノード1本とカソード1本のみです。ニッパーで不要な脚をカットします。

LEDをパーフボードに挿入し、直列接続パターン（＋－＋－＋－＋－）で配線します。最初のアノードを基板内側に、最後のカソードを外側に配置し、隣同士の脚を曲げて接触させます。これを9列分繰り返し、全ての接点をはんだ付けします。はんだ付けは1箇所5秒以内で行い、LEDへの熱ダメージを防いでください。

ステップ4：抵抗の実装と配線

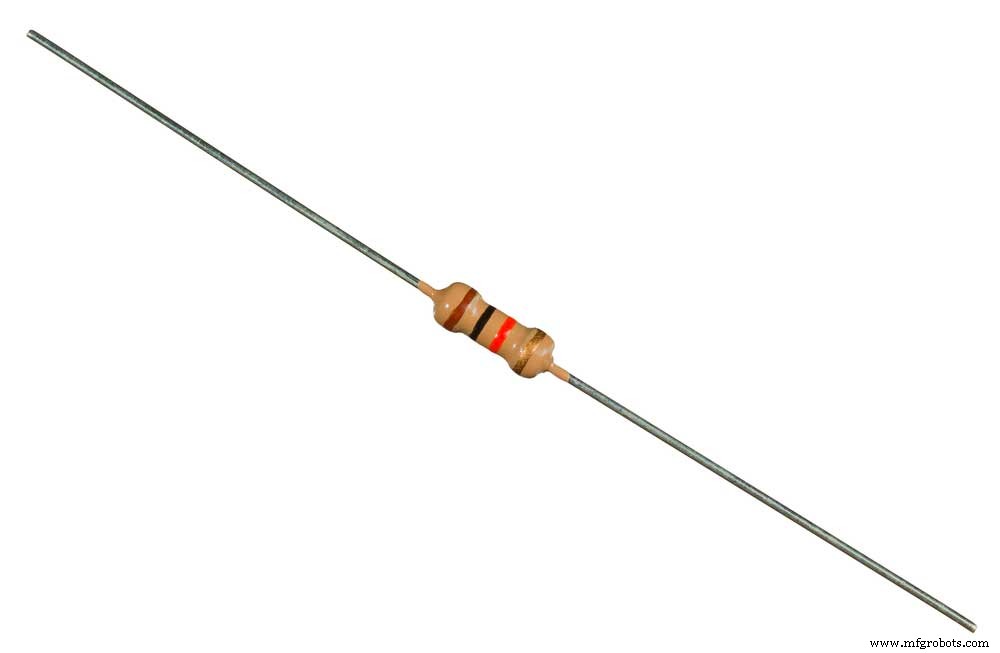

（基板外側に抵抗を接続）

220Ω抵抗を各列のカソード側（基板外側）に接続します。抵抗同士の間隔を3穴分空け、長い脚はカットしてください。抵抗の一方をLEDのカソードとはんだ付けし、もう一方の脚を外側に曲げて1/4インチ（約6mm）にカットします。これが外部配線のはんだ付け点になります。

黒色電線を2〜3インチ（5〜7.5cm）に9本切り、片端をストリップして予備はんだ（こて先で錫メッキ）します。これを抵抗の脚とはんだ付けし、グルーガンで基板に固定して配線の遊びを防ぎます。9本を3本ずつ3グループにまとめ、それぞれを1本の太い配線として扱えるよう端を揃えて撚り合わせます。

ステップ5：電源線の接続と絶縁

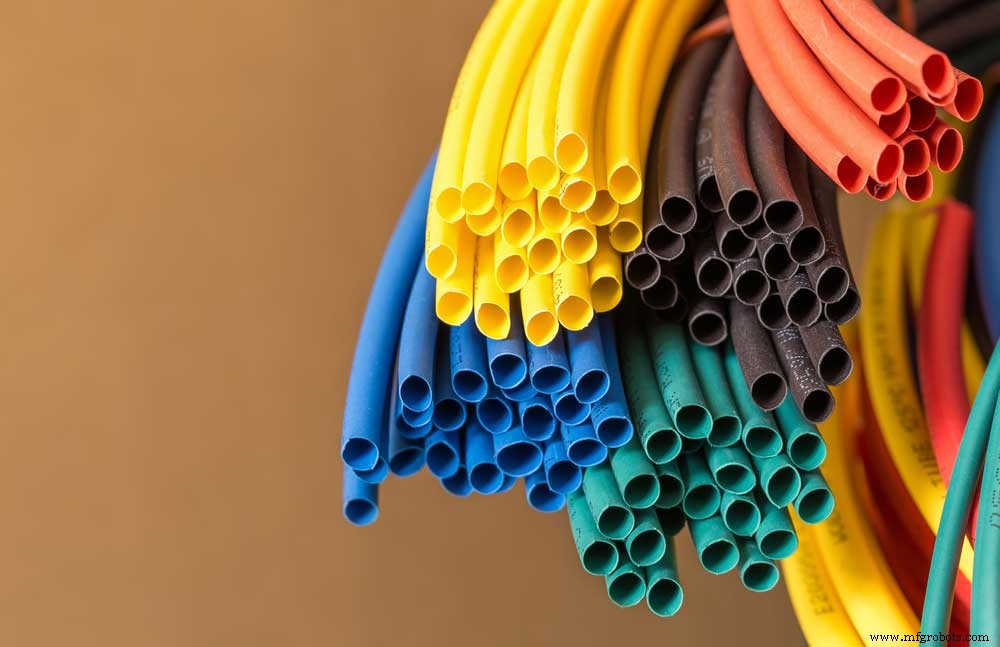

（配線にヒートシュリンクチューブを装着）

分離可能なBMW純正配線を8インチ（約20cm）に3本切り、先ほどの3グループの配線束とはんだ付けします。はんだ付け部分にヒートシュリンクチューブを被せ、ヒートガンで収縮させて絶縁します。配線の色は任意です。

ステップ6：アノード側の配線

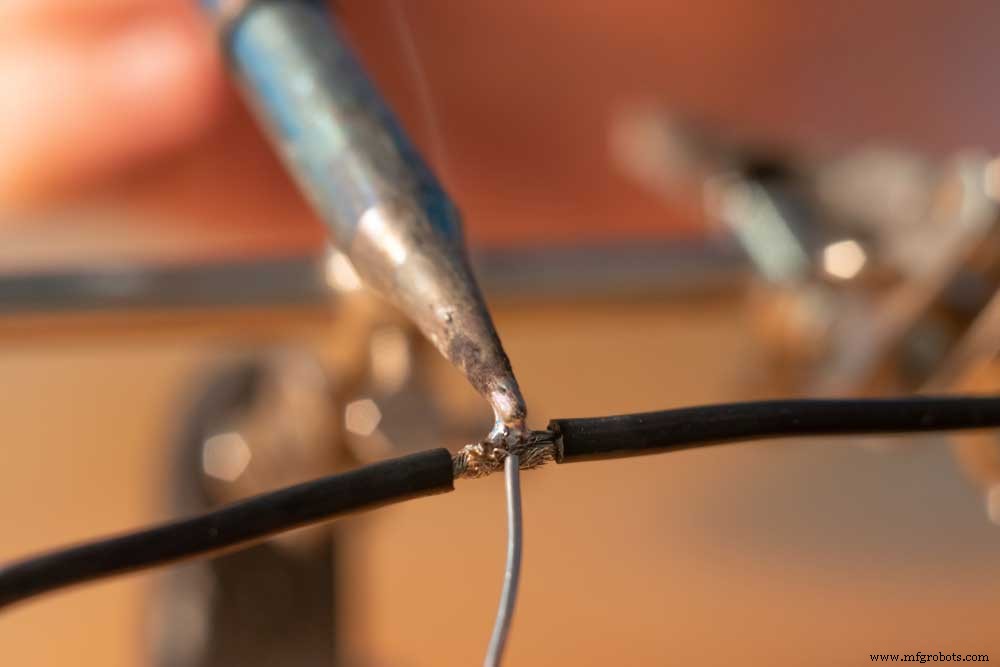

（配線のはんだ付け作業）

LEDのアノード側（基板内側）にも短いゲージ線をはんだ付けします。これらは2本ずつペアにしてまとめ、ステップ5で作った3本の長い配線束と同様に処理します。

ステップ7：最終テストと組み込み

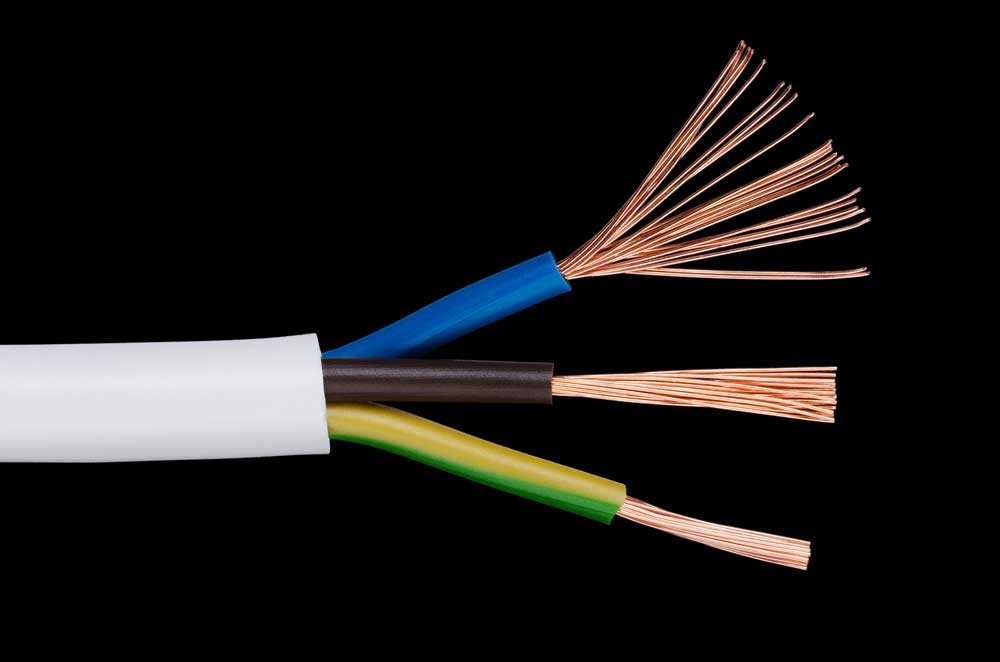

（配線の被覆剥き作業）

2本の長い配線（アノード側とカソード側）の端をそれぞれ3本ずつ撚り合わせ、テストリードにクランプします。テストリードの反対側を12Vバッテリーに接続し、全LEDが点灯するか確認してください。

全接点にグルーガンで絶縁処理を行い、冷却後、長い配線の根元に10mmヒートシュリンクチューブを被せて保護します。最後にテールライトハウジングへ収め、レンズをシーリングして元通りに組み立てれば完成です。

LEDテールライトが点かないときのトラブルシューティング

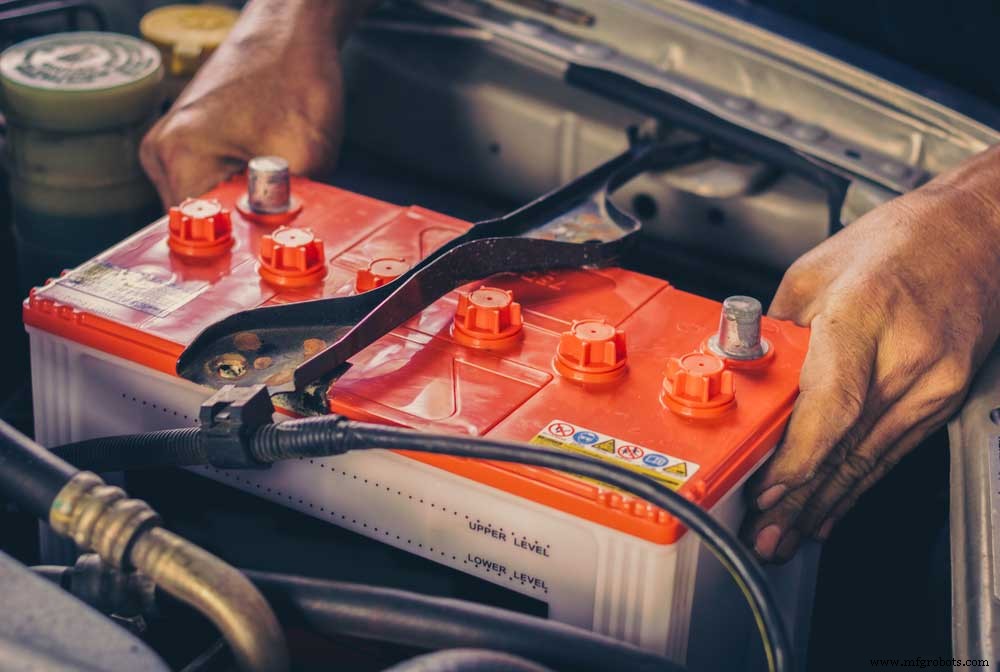

（バッテリー不良でLEDが点灯しないケース）

自作または市販のLEDテールライトが点灯しない主な原因と対処法です。

1. バッテリーの電圧不足

ホーンを鳴らしてバッテリーの電力供給能力を確認してください。ホーンが正常に鳴ればバッテリーは健全です。弱っている場合は充電または交換が必要です。

2. LED素子の寿命・断線

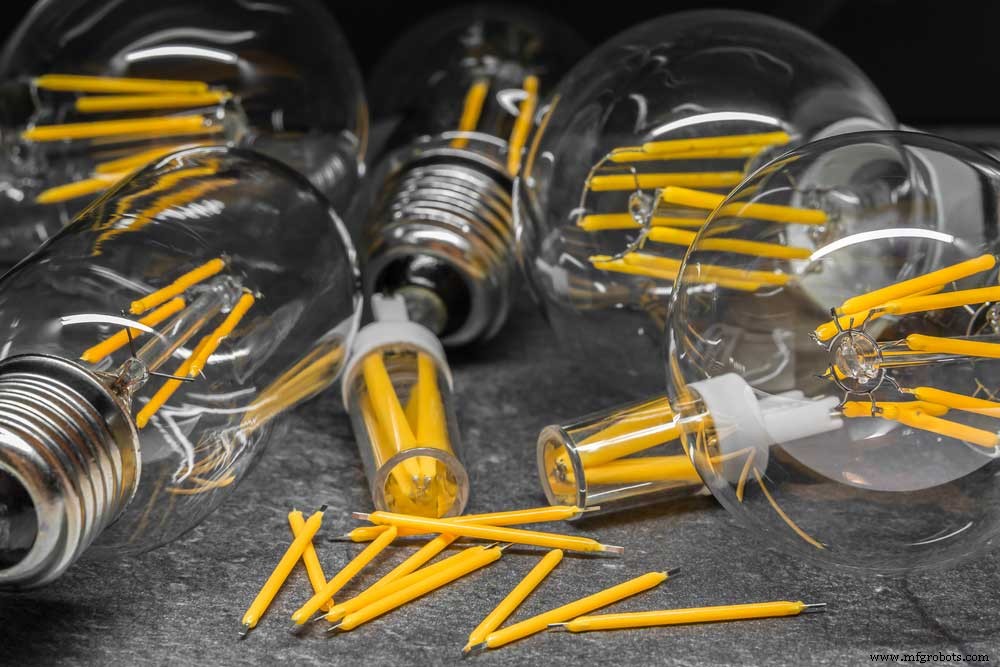

（フィラメント断線による不点灯）

LED自体が寿命で暗くなったり、内部断線で点かなくなることがあります。テスターで順方向電圧を測定し、規格値（赤色LEDで約1.8〜2.2V）から大きく外れるものは交換してください。

3. 配線ハーネスの不良

配線の被覆破損、断線、コネクタの接触不良、アース線の腐食・緩み・断線などが原因です。目視点検とテスターによる導通確認を行ってください。

4. ヒューズ切れ

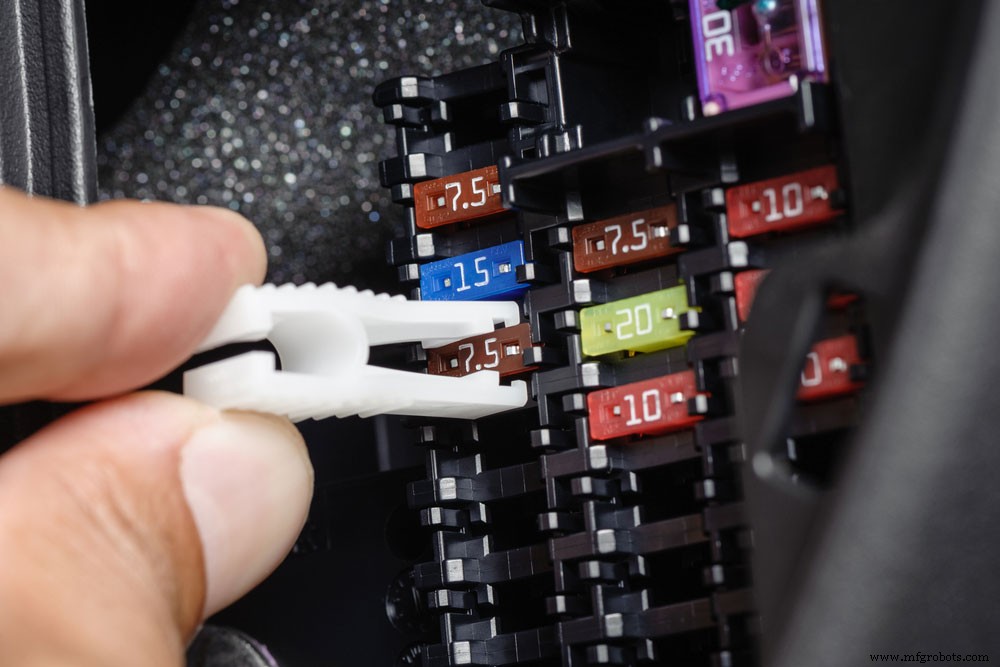

（ヒューズ切れによる不点灯）

テールライト回路のヒューズをテスターで確認し、切れていれば同容量・同形状のものと交換してください。繰り返し切れる場合は短絡箇所の特定が必要です。

よくある質問（FAQ）

1. テールライトにLEDバルブを装着できますか？
   はい、可能です。ハロゲン球に比べ寿命が長く、応答速度が速く、高輝度です。ただし車検対応品を選び、ハイフラッシャー対策（抵抗内蔵品や別途抵抗追加）が必要な場合があります。
2. スモーク（着色）LEDテールライトは合法ですか？
   視認性が確保されていれば（夜間100m以上から確認可能など）、法令上問題ありません。ただし地域の保安基準を確認してください。
3. テールライト用LEDの色は？
   法令で赤色と定められています。レンズの色と合わせるのが基本です。
4. LEDテールライトは熱くなりますか？
   発光面自体は低温ですが、基板裏側のエミッタ周辺に熱が集中します。適切な放熱設計（ヒートシンク、基板銅箔面積の確保）が重要です。
5. LEDテールライトに抵抗は必要ですか？
   必須です。直列抵抗で電流制限を行わないとLEDが破損します。また、ハイフラッシャー（ウィンカー高速点滅）防止にも抵抗または専用リレーが必要です。

まとめ

テールライトの故障は安全運転の妨げになりますが、純正品購入は高額になりがちです。本ガイドの手順に従えば、約36個のLEDと基本的な工具で、純正同等以上の明るさと信頼性を持つテールライトを低コストで自作できます。配線や回路の仕組みを理解できるのも自作の大きな収穫です。

ご質問や不明点があれば、お気軽にお問い合わせください！
