PCB設計におけるフレキシブルヒーターの価値を最大化する

PCB業界は、さまざまな側面を含むため非常に複雑です。多くの要素が組み合わさって最終製品が生まれます。設計、組み立てなど、あらゆることを考慮する必要があります。さらに今では、フレキシブルヒーターを追加するオプションもあります。では、フレキシブルヒーターとは何で、何をするものなのでしょうか？見ていきましょう。

1. フレキシブルヒーター—フレキシブルヒーターとは？

「フレキシブルヒーター」という用語は、一部の人にとっては理解しにくいかもしれません。

簡単に言えば、フレキシブルヒーターとは、ワイヤー巻きまたはスクリーン印刷、化学エッチングされたヒーターで、与えられた表面の輪郭に合わせて曲げたり屈曲させたりできるものです。

市場にはさまざまなタイプのフレキシブルヒーターがあります。最も一般的なオプションには以下が含まれます：

• ポリイミド/カプトン®フィルムヒーター
• 透明ヒーター
• カーボン印刷ヒーター

これらは同じ仕事をするように設計されていますが、形状、厚さ、サイズにおいて大きく異なります。さらに、一部には全体的な性能を向上させるための追加コンポーネントが含まれる場合があります。

フレキシブルヒーターは、精度が高く、頑丈で、効率的、信頼性があります。また、耐薬品性があり、湿気の影響を受けません。したがって、いくつかの懸念なくさまざまな用途で使用できます。

もう一つの大きな利点は容易さで、あらゆるサイズとタイプの基板に簡単に接着・接合できます。

さまざまな分野向けのフレキシブル発熱体、軍事用途でもフレキシブルヒーターが複数のアプリケーションで使用されています。個人や企業も、ニーズの高まりに伴いフレキシブル発熱体を求めています。

フレキシブルヒーターは軽量、薄型、真空用途や過酷な環境にも対応可能です。高い耐久性も備え、極端な温度にも耐えられます：

• 間欠的：最大260°C（500°F）
• 連続：最大200°C（392°F）

2. フレキシブルヒーター—なぜPCBにフレキシブルヒーターが必要なのか？

一部の製品やプロジェクトでは、何らかの加熱が必要です。電子機器が冷えすぎないようにするため、または湿度を減らしたり制御したりするためです。調理用として、材料が互いにくっつかないようにしたり、特定の要素を加熱したりするためにも使われます。

効果的で効率的な熱伝達は、あらゆる加熱アプリケーションを成功させるために不可欠です。フレキシブルヒーターを最大限に活用するには、与えられた表面に密着させるのが最善の方法です。

フレキシブルヒーターが成功している大きな理由は、この特性だけにあります。これにより、エネルギーの適切な流れが保証されます。最も注意すべき点は、発熱体の設計です。表面に適切にフィットする必要があります。設置もこの点で非常に重要です。

インターフェースは均一である必要があります。フレキシブルヒーターの設計と設置において、必要な精度を達成するよう努めています。

場合によっては、ヒーターにさまざまな制御やセンサーを内蔵して、より良い結果を得ることができます。これには、熱電対、調整可能またはプリセットのサーモスタット、サーミスタ、温度ヒューズ、RTD（抵抗温度検出器）などが含まれます。

3. PCBヒーターはどのように機能するのか？

フレキシブルヒーターは、単層のフレキシブル回路で構成され、カップロニッケルやインコネルなどの抵抗合金を使用して導電パスを作ります。

これらは、銅を使用しないという点で一般的な回路とは異なります。

PCBはそれほど複雑ではありません。一般的なルールに従います。

より高い抵抗の導体を使用することで、規則的な電流の流れを確保し、必要な熱を生成します。

この点で最も重要な要因のいくつかは、導体の厚さと幅です。これは非常に重要です。そうでなければ、望む抵抗レベルを得ることができません。

4. フレキシブルヒーター—フレキシブルヒーターの設計：複雑な部分

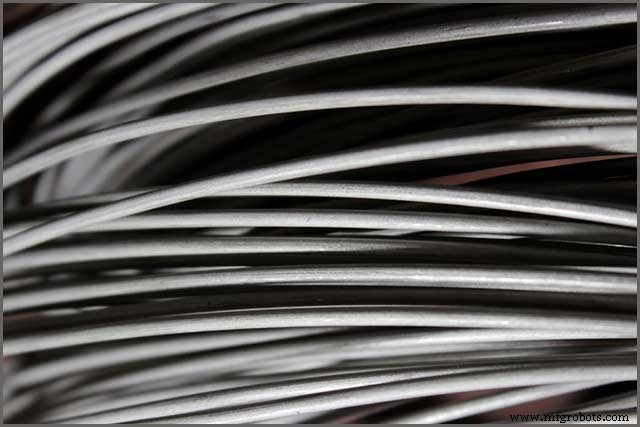

ほとんどの発熱体には、必要な電圧を運ぶまたは処理できる高抵抗材料が含まれており、材料が必要に応じて加熱されます。例えばニクロム線はこの目的に適しています。クロム20%、ニッケル80%を含みます。

この材料は優れた抵抗を持ち、鋼や銅よりもはるかに高いです。この材料を初めて使用するとき、外側に酸化クロムの層が形成されるという利点もあります。

この層は、ある程度性能を向上させます。実は、材料が損傷を受けるのを防ぐのに役立ちます。寿命を延ばし、耐久性を高め、長期間使用できるようにします。

さらに、温度上昇に伴う抵抗増加ももたらします。これは、材料が正の温度係数を持つためです。この機能により、システムが自己調整モードに入るため過剰な加熱がなく、より安全に使用できます。

しかし、すべてのアプリケーションがニクロムの恩恵を受けるわけではありません。ニクロムは大量の熱を生成するため、すべての用途に適しているとは限りません。CNCベッドを考えてみてください。これにニクロムを使用すると、非常に高い含有量と複数の巻き数が必要になります。

ワイヤーヒーターは、回路ヒーター、調理器、その他のようなアプリケーションに適しています。しかし、非集約的で扱いやすい発熱体を作るコツを知ることが重要です。その解決策はPCBトレースにあります。

5. PCB用フレキシブルヒーターを入手するには？

すべての心配を解消し、WellPCBに連絡して、フレキシブルヒーターを含むすべてのPCBニーズを任せてください。

当社は長年にわたりビジネスを展開し、PCBやフレキシブルヒーターなどの要素の構築技術を習得してきました。

WellPCBでは、単に製造するだけでなく、サービスやフレキシブルヒーターに関するあらゆる質問にもお答えします。

ヒーターの設計でお悩みなら、ご安心ください。お客様の表面を確認し、適切に密着する計画を立て、ユニットの運用で問題が生じないようにします。

6. フレキシブルヒーター—PCB用カスタムヒーターを作れますか？

インターネットで検索すると、自作フレキシブルヒーターのヒントが数十件見つかります。これらのアイデアは役立つように見えますが、真実は、PCBの構築と組み立ての経験がない場合、自分でヒーターを作ることはできません。

間違ったヒーターを選ぶと、表面を損傷する可能性があります。したがって、専門家に任せるべきです。

お客様の予算と要件に合わせてカスタムフレキシブルヒーターを製造します。プロジェクトの詳細を話し合い、最適な提案を行います。今すぐお電話ください。

7. PCB熱設計の考慮事項：覚えておくべきこと

コスト：予算は限られているため、手頃なサービスを提供する会社と仕事をする必要があります。フレキシブルヒーターは通常安価ですが、全体的なコストはヒーターのサイズなどいくつかの要因に依存します。

また、隠れた費用がないか確認してください。一部のプロバイダーは追加コストを上乗せすることで知られており、予算が狂う原因になります。

• フレキシブルヒーター—材質：前述の通り、フレキシブルヒーターの構築にはさまざまな材料を使用できます。適切な材料は、基板の性質とどの程度熱くしたいかに依存します。

どの材料を使えばよいかわからない場合は、ご連絡ください。利用可能なすべてのオプションの長所と短所を説明します。

• フレキシブルヒーター—防水：一部の人にとっては最も重要な要素ではないかもしれませんが、用途の性質によってはフレキシブルヒーターは防水である必要があります。

• 設計：これは最も重要な要因の一つです。設計は、フレキシブルヒーターを配置したい基板や表面のサイズと形状に依存するためです。

ヒーターは、表面の曲がり角に合わせて輪郭をなぞる必要があります。そうでなければ、適切に接着せず、エネルギーの明確な流れが得られません。

フレキシブルヒーター–結論

以上です。彼らは「レジリエント（強靭）」と呼ばれるのは、さまざまな表面に取り付けられ、望む形状を与えられるからです。しかし、信頼できるプロバイダーと仕事をしない限り、正しい結果は得られません。幸い、私たちはフレキシブルヒーターを含む幅広いPCB関連サービスを提供しています。フレキシブルヒーターについて知っておくべきすべてがここにあります。

私たちは業界での長年の経験を持つプロフェッショナルチームです。あらゆるタイプのクライアントに対応し、手頃な料金を提供しています。
