Arduino Nano完全ガイド：IDEインストールから初スケッチ書き込みまで6ステップでマスター

Arduino Nanoは、コンパクトなフォームファクタと低消費電力で、ブレッドボード上での試作に最適な定番ボードです。電源ジャックはありませんが、Mini-B USBで給電・書き込みが可能です。このチュートリアルでは、環境構築から最初のスケッチ実行までを6ステップで丁寧に解説します。

ステップ1：Arduino IDE 2.0のダウンロードとインストール

まずは公式サイトのSoftwareページから、お使いのOSに合ったIDE 2.0をダウンロードします。IDE 2.0は1.8系から大幅に刷新され、自動補完、ライブデバッグ、ダークモード、言語リファレンス統合など、開発効率を高める機能が追加されています。

対応OS（IDE 2.0の要件）

• Windows 10 / 11（64bit）
• macOS 10.15以降
• Linux 64bit（Ubuntu 20.04以降等、AppImage/Flatpak対応）

インストール手順

Windows

1. ダウンロードした.exeを実行
2. ウィザードに従い「Next」を進める（ドライバインストール含む）
3. 完了後、デスクトップ/スタートメニューから起動

macOS

1. ダウンロードした.dmgを開く
2. Arduino IDEアイコンをApplicationsフォルダへドラッグ
3. 初回起動時「開発元が未確認」と出たら、右クリック→「開く」で許可

Linux

1. AppImageをダウンロードし、実行権限付与（chmod +x）
2. またはFlatpak版（flatpak install flathub cc.arduino.IDE2）を推奨
3. udevルール設定でデバイスアクセス権を付与（sudo usermod -a -G dialout $USER後再ログイン）

ステップ2：Arduino Nanoを初めて接続する

Nanoのピン配置を理解して正しくブレッドボードに差し込みましょう。

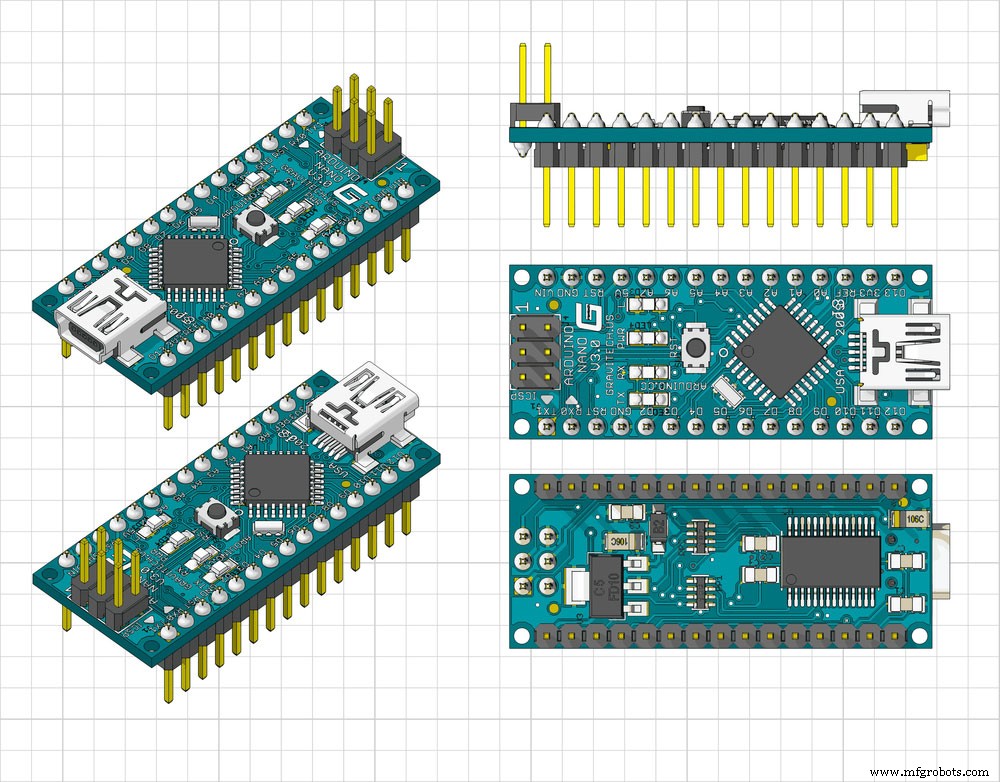

Nanoの主要ピンと特徴

• Mini-B USBポート：給電・書き込み・シリアル通信用。基板外側に向くよう配置
• 電源ピン：VIN(7-12V入力)、5V(レギュレータ出力)、3.3V(FTDIチップ由来、50mA)、GND×2
• デジタルI/O：D0〜D13（PWM: D3,5,6,9,10,11）
• アナログ入力：A0〜A7（A6/A7は入力専用）
• 通信：UART(D0/D1)、I²C(A4/A5)、SPI(D11〜D13)
• リセットピン：外部からリセット可能

接続手順

1. Mini-B USBケーブルでPCと接続 → 基板上の電源LED（緑）が点灯
2. IDEで「ツール」→「ボード」→「Arduino AVR Boards」→「Arduino Nano」を選択
3. 「ツール」→「プロセッサ」→「ATmega328P (Old Bootloader)」または「ATmega328P」を選択（ブートローダ版による）
4. 「ツール」→「シリアルポート」でCOMポート（Windows）または/dev/ttyUSB*（Mac/Linux）を選択
5. ファイル→スケッチ例→01.Basics→Blinkを開く
6. 検証（✓）→ 書き込み（→）を実行

ステップ3：Nano互換ボード接続時のコツ

1. ブレッドボードへの挿抜は真っ直ぐ優しく行う（ピン曲がり防止）
2. USBポートを基板外側に向けて配置し、ケーブルの取り回しを楽にする
3. 互換ボード（CH340G搭載等）の場合、専用ドライバのインストールが必要なことあり

ステップ4：最初のスケッチを開く

IDEメニューの「ファイル」→「スケッチ例」→「01.Basics」→「Blink」を選択。組み込みLED（D13）を1秒ごとに点滅させる定番スケッチです。

ステップ5：ボードタイプとポートを選択

重要：プロセッサ選択で「ATmega328P (Old Bootloader)」かどうかで書き込み成否が分かれます。失敗したら切り替えて再試行してください。

ステップ6：スケッチをアップロードして実行

書き込み完了後、以下の表示で成功確認：

• ステータスバーに「書き込みが完了しました」
• 基板上のTX/RX LEDが点滅
• D13の内蔵LEDが1秒周期で点滅開始

よくあるトラブルシューティング

症状	対処
ポートが見つからない	CH340/CP2102ドライバ導入、ケーブル交換、別PC試行
「avrdude: stk500_recv()」エラー	プロセッサをOld Bootloader側に切替、またはリセットボタンを書き込み直前に押す
認識しない	USBケーブルをデータ通信対応品に交換（充電のみケーブル不可）

結論

このチュートリアルでは、Arduino Nanoのピン配置理解からIDE環境構築、初回書き込みまでをステップバイステップで解説しました。コンパクトながらUNO互換の機能を持ち、ブレッドボード試作に最適なNanoをぜひ活用してください。さらに踏み込んだプロジェクトでお困りの際は、お気軽にお問い合わせください。
