材料を理解する:弾性樹脂

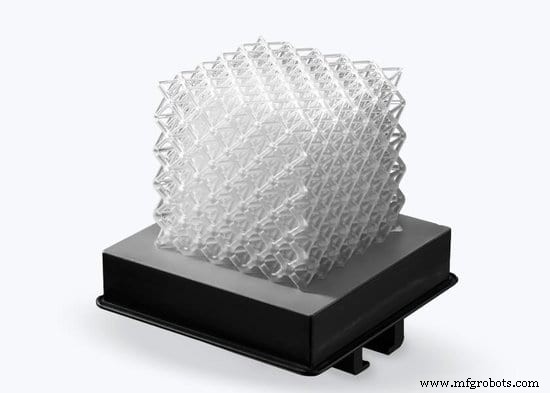

シリコーンの特性を模倣した 3D プリント パーツを検討している場合は、Formlabs の Elastic Resin を検討してください。これは、シリコーンの外観と動作を模倣して、高い伸びとエネルギー リターンを提供するように設計されています。

このタイプの軟質樹脂は、多くの場合、ステレオリソグラフィー (SLA) によって部品を製造するために使用されます。これは、材料を薄い層に配置して 3 次元部品を形成する 3D 印刷方法です。

特性と機械的仕様

弾性樹脂、または弾性 50A 樹脂は、低デュロメータ、高伸び、高エネルギー リターンを提供するエラストマー材料です。これは、よく曲がったり、伸びたり、圧縮されたりすることを意味します。さらに、引き裂きに強く、飛散防止です。伸ばしたり曲げたりすると、すぐに元の形に戻ります。

他の多くの樹脂とは異なり、Elastic Resin は透明です。また、非常に高い引き裂き強度を維持しながら、今日市場で入手可能な最も柔らかい樹脂の 1 つでもあります。ただし、柔軟性と弾力性を必要とする部品、または特性がシリコーンの特性を模倣する必要がある部品には、非常に適しています。

Formlabs のエラスティック レジン (二次硬化) の主な機械的仕様は次のとおりです。

• デュロメーター/ショア硬度:50A
• 破断伸び:160%
• 引張強度 (MPa):3.2
• 引き裂き強度:(kN/m):19.1
• 色:クリア

Elastic Resinを使う理由

弾性樹脂は、シリコーンが適しているアプリケーションに最適であり、説得力のあるシリコーンの模造品です。耐久性、柔軟性、飛散防止も必要なソフトタッチのパーツに特に適しています。

弾性樹脂は、そのシリコーンに似た特性により、トランスファー成形や射出成形などの方法を使用してシリコーンで作成される部品のプロトタイプ作成に最適です。これらの時間と労力のかかる技術は、シリコンで少量の試作品を作成する場合にも使用できます。 Elastic Resin を使用すると、製品チームは機能的なプロトタイプをはるかに少ない時間と労力で作成し、シリコンで最終部品を作成する前に設計を完成させることができます.

弾性樹脂の一般的な用途

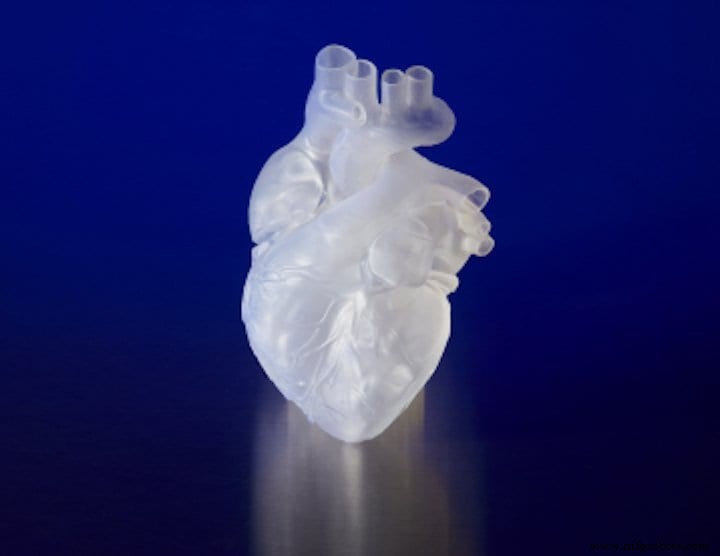

弾性樹脂の最も一般的な用途には、医療用モデルやシリコン パーツのプロトタイプがあります。 Elastic Resin は透明で、迅速かつ少量で製造できるため、患者固有の解剖学的モデルを作成して、外科医やその他の医療専門家が複雑な症例に備えるのに役立ちます。また、教育目的の医療モデルの作成にも適しています。

Elastic Resin は、ウェアラブルや消費財など、後にシリコンで作られる製品のプロトタイプ作成にも役立ちます。また、ロボット工学の準拠機能や、特殊効果の小道具やモデルにも推奨されます。

Elastic Resin を使ってみる

弾性樹脂は、シリコーンを模倣するために幅広い用途で使用できるユニークで用途の広い材料です。ただし、フレキシブルレジンと同様に、細かい部分のパーツや、剛性のある構造や形状が必要なパーツには使用しないでください。 Elastic Resin は非常に柔らかいため、Flexible Resin よりも多くのサポートが必要であり、設計段階で考慮する必要があります。

Elastic 50A レジンは、ビルド プラットフォーム上で 10 分以内に洗浄する必要があります。この最初の洗浄により、取り外しが容易になります。除去したら、新しい溶剤を使用してさらに 10 分間洗浄する必要があります。洗浄時間が 20 分を超えると、素材が溶剤を吸収する可能性があります。

弾性樹脂は、高度なディテールを必要とするパーツや、剛性のある構造や形状を保持する必要があるパーツには適していません。さらに、Elastic Resin は Flexible Resin や他のレジンよりも多くのサポートを必要とすることに注意してください。長さが 20 mm を超える孤立したサポートは、印刷の失敗につながる可能性があるため、お勧めしません。そのため、Elastic Resin を使用する場合は、自立構造を試して設計することをお勧めします。

Elastic Resin を扱うチームは、その仕様と制限を認識することが不可欠です。 Fast Radius のようなオンデマンドのデジタル メーカーと提携することで、あらゆる形状と規模の製品チームが特定の部品に適した材料を評価し、選択した材料の機械的仕様に従って部品の設計を最適化するのに役立ちます。 Fast Radius は、従来の製造サービスと付加製造サービスの両方を提供しており、従来の樹脂や Elastic Resin を含む幅広い材料を扱った経験により、あらゆる製品チームにとって貴重なパートナーとなっています。

設計と材料の選択から試作とフルフィルメントまで、Fast Radius は製造プロセスのあらゆる段階で顧客をサポートします。チームが Elastic Resin を使用するのをどのように支援できるかについて、今すぐお問い合わせください。
