入れ墨された PCB を気にしますか?
2016 年 6 月 13 日
消費者が接続を維持する方法を検討しているため、ウェアラブル テクノロジはピークに達しています常に。型にはまらない思想家がテクノロジーを使って自分自身に入れ墨をする方法を模索しているため、この渇望には新たなひねりが加えられています.はい、あなたはそれを正しく聞きました。タトゥー入り PCB を使用すると、体を照らしたり、さらに多くのことを行うことができます。ウェアラブル技術の回路基板は重要な役割を果たします。その寸法と柔軟性により、ウェアラブル セグメントの革新が可能になります。
仕組みは?

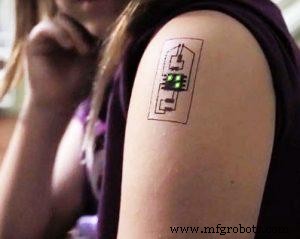

回路基板のタトゥーは、電気塗料と非常に薄い回路基板を使用して作成されます。タトゥーは、ユーザーに応じて、回路 (電気ペイント) を表示または非表示に保つために作成できます。これらのタトゥーは、スマートフォンのアプリケーションで制御することもできます。
刺青 PCB のその他の用途 :
テクノロジーを取り入れたタトゥーはとても楽しそうに聞こえますが、医療業界 も本発明から利益を得ることができる。医療機器に接続されている場合、患者を拘束する必要はありません。彼/彼女は、PCB タトゥーの助けを借りて綿密に監視されている間、自由に動き回ることができます。患者に関するすべての情報は、PCB タトゥーを使用して保存および監視できます。
ヘルスケア業界では、ユーザーは血圧、心拍数、ストレスレベルなどを追跡できます。時間が経てば、入れ墨のある PCB が歩数計やカロリーカウンターなどの機能を果たすスマートウォッチに取って代わる可能性があります。特に混雑した状況であなたの子供を追跡することです。同じことを軍隊が採用して、兵士の位置を注意深く監視することができます.
これらの製品を使用する可能性と提供される利点は無限です。この発明は、人類が現在進行中の技術的進化をさらに助けることができる。 PCB タトゥーは「ワイヤレス」をまったく新しいレベルに引き上げます。
