ArduinoとInfineon 3D磁気センサーで作る無線磁気データ転送

必要な部品と材料

部品	数量	備考
Arduino UNO	1	送信側マイコン
Infineon 3D Magnetic Sensor 2Go (TLE493D-W2B6)	1	受信側、X/Y/Z軸磁界検出
電磁石 (自作可: エナメル線+鉄ボルト)	1	送信側、磁界発生源
リレーモジュール (5V駆動)	1	電磁石ON/OFF制御
ジャンパーワイヤー	1式
外部電源 (電磁石用, 5V/12V等)	1	電磁石仕様に合わせる

使用ソフトウェア

• Arduino IDE
• Infineon 3D Magnetic Sensor GUI (Windowsのみ, 公式ページ からダウンロード)
• Infineon XMCボードパッケージ (Arduino IDE用)
• TLE493D_W2B6 Arduinoライブラリ (GitHub)

プロジェクト概要

電波 (Wi-Fi/BLE/LoRa等) を使わず、磁界変調 でデータを無線伝送するユニークな実験プロジェクトです。Arduino UNOがリレー経由で電磁石をON/OFF (1/0) し、近くに置いたInfineon 3D磁気センサー (2Goボード) が磁界変化を検出してデータを復元します。距離は数cm〜十数cm程度ですが、電波不可環境やシンプルな近接通信に応用可能です。

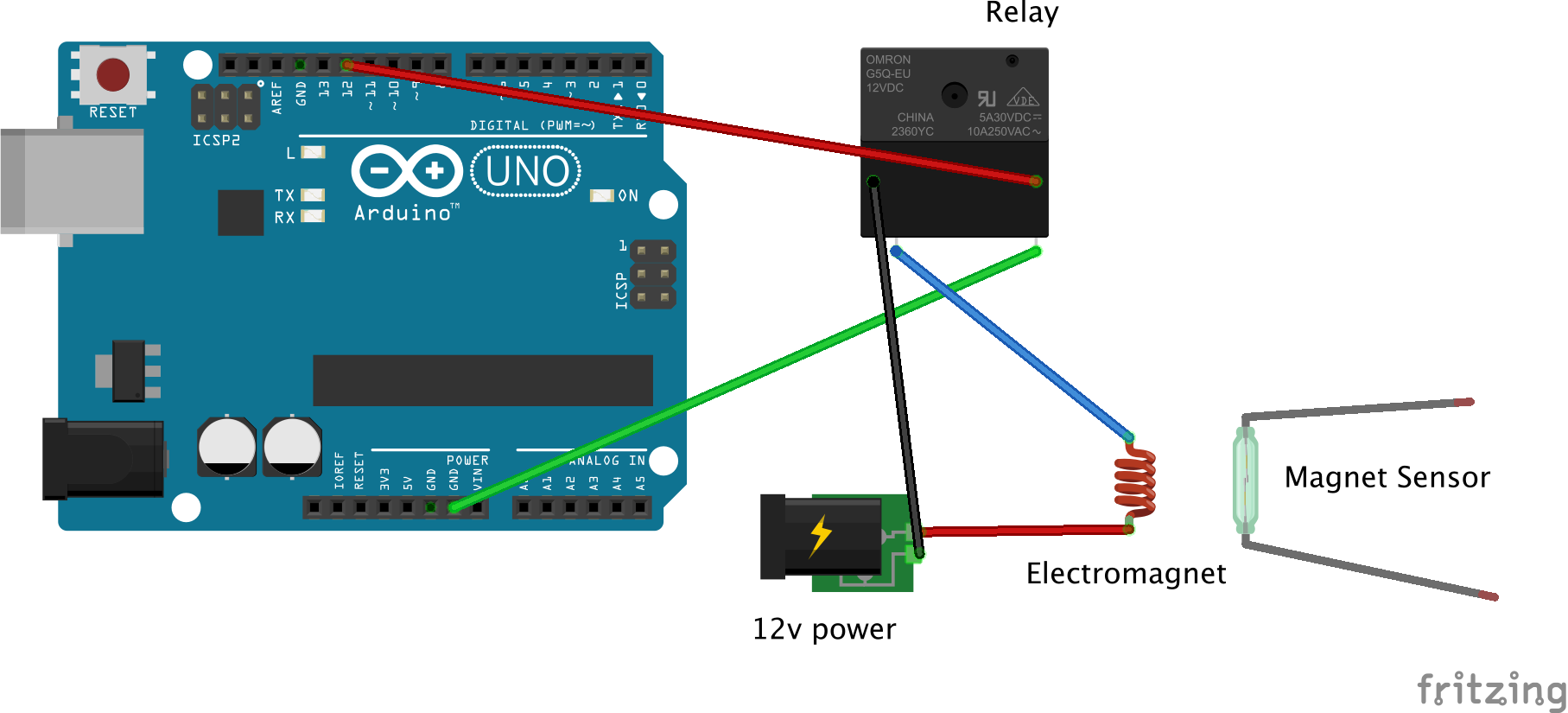

ステップ1: 送信側 (Arduino UNO) 配線

• リレー入力 (IN) → Arduino デジタルピン 12
• 電磁石とその電源 → リレーの常開 (NO) 接点間に直列接続
• リレー共通 (COM) と NO に電磁石回路を接続

ステップ2: 送信側スケッチ

int incomingByte = 0;
int data = 0;

void setup() {
  Serial.begin(9600);
  pinMode(12, OUTPUT);
  Serial.println(F("Starting..."));
  Serial.println(F("Send a string of binary digits (0/1)"));
}

void loop() {
  if (Serial.available() > 0) {
    incomingByte = Serial.read();
    data = 1;
    if (incomingByte == '0') {       // ASCII '0' = 48
      digitalWrite(12, LOW);         // 電磁石OFF
      Serial.print('0');
      delay(100);                    // ビット間隔 ~10bps
    }
    else if (incomingByte == '1') {  // ASCII '1' = 49
      digitalWrite(12, HIGH);        // 電磁石ON
      Serial.print('1');
      delay(100);
    }
    else {
      Serial.print('?');
    }
  }
  else {
    if (data == 1) {
      digitalWrite(12, LOW);         // 送信終了で電磁石OFF
      Serial.println();
      data = 0;
    }
  }
}

シリアルモニターで「101010」等を送信すると、リレーがカチカチ動作し電磁石が変調されます。

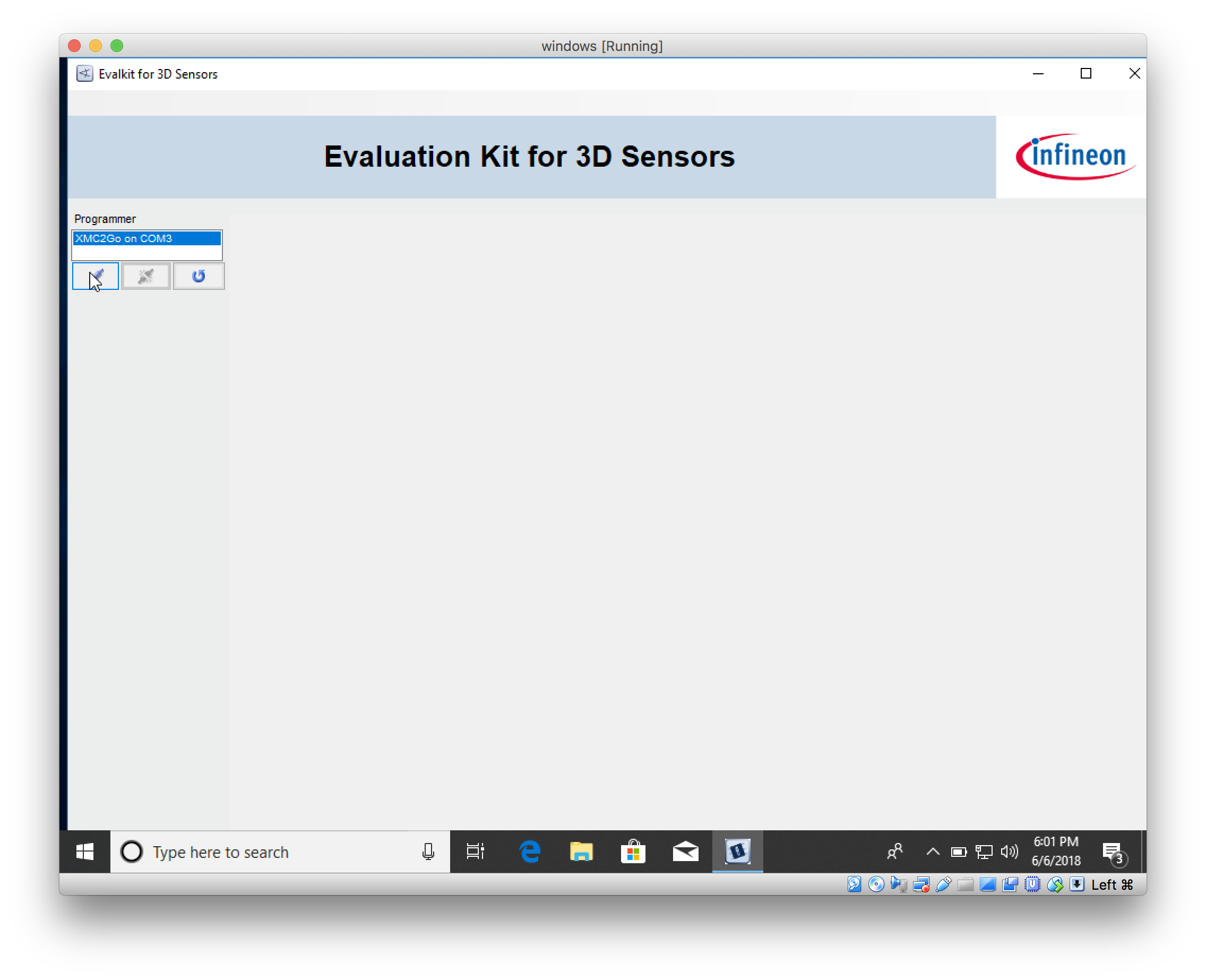

ステップ3: 受信側 (2Goボード) GUIインストール

1. Infineon公式ページからGUI zipをダウンロード、インストール (USBドライバーも同時インストール)
2. Windowsのみ対応 (Mac/LinuxはVM必須)
3. 2GoをUSB接続、GUI起動、Linkボタン → Fast Mode選択でリアルタイム磁界データ表示

ステップ4: 動作テスト

電磁石を2Goセンサー近くに配置。Arduinoシリアルモニターで 1/0 送信。GUIの X/Y/Z グラフにパルスが現れれば成功。

ステップ5: 2GoをArduino IDEでプログラミング (スタンドアロン受信機化)

1. Arduino IDE → ファイル → 環境設定 → 追加ボードマネージャURL に追加:

   https://github.com/Infineon/Assets/releases/download/current/package_infineon_index.json


2. ツール → ボード → ボードマネージャー → 「XMC」検索 → インストール
3. TLE493D_W2B6ライブラリ zip をダウンロード → スケッチ → ライブラリをインクルード → .ZIP形式のライブラリをインストール

ステップ6: 受信側スケッチ (2Go単体動作)

#include

Tle493d_w2b6 mag3DSensor = Tle493d_w2b6();
const int sens = 1;  // 感度閾値 (小さいほど高感度、環境磁界ノイズに注意)

void setup() {
  mag3DSensor.begin();
  mag3DSensor.enableTemp();
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  mag3DSensor.updateData();

  // 3軸いずれかが閾値超過で磁界検出とみなす
  if (abs(mag3DSensor.getX()) > sens ||
      abs(mag3DSensor.getY()) > sens ||
      abs(mag3DSensor.getZ()) > sens) {
    digitalWrite(LED_BUILTIN, HIGH);  // 検出時LED点灯
  } else {
    digitalWrite(LED_BUILTIN, LOW);
  }
  delay(50);  // 20Hzサンプリング
}

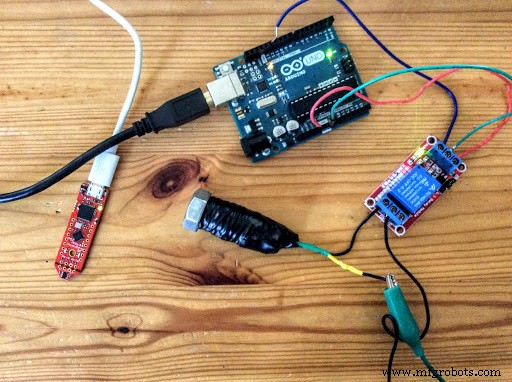

ステップ7: 統合テスト

電磁石をセンサー近くに置き、2GoをUSB給電、ArduinoをPC接続。シリアルモニターで 1/0 送信 → 2Goの内蔵LEDが送信パターンに追従して点滅すれば完成。

感度調整: LEDが点きっぱなし → sens 増やす / 点かない → 減らす / 電磁石を近づける / 2Goリセット (抜き差し)。

発展アイデア

• Arduino側にボタン追加でヘッドレス送信機化
• スピーカー接続で磁界変調オーディオ伝送 (音楽ストリーミング?)
• マンチェスター符号化等でクロック同期・エラー検出追加
• 複数の電磁石/コイルで多値変調 (空間多重)
• センサー側もArduino接続し、双方向通信 (半二重) 実装
• 土壌/水中など電波届かない環境での近接テレメトリ

コードリポジトリ

https://github.com/tctree333/Arduino-3D-Sensor
