リアルタイム心拍LEDビジュアライザー – ECGパワード

部品と材料

部品	数量	備考
uECGデバイス	1	オープンソース着用型ECGデバイス
Arduino Nano R3	1
Adafruit NeoPixelリング: WS2812 5050 RGB LED	1	16ピクセル
リチウムイオンバッテリー 1000mAh	1

必要な工具と機器

はんだごて

プロジェクト概要

長年、心拍に合わせて光るLED作品を作りたいと思っていました（じっとしているときだけでなく、動いているときも、たまに拍動をスキップするような本物の心拍で）。これが驚くほど難しく、何年も試行錯誤して失敗し続けました。でももう違います！

実は重い処理はすべてuECGがやってくれます。これは小型の着用型ECGデバイスで、オープンソースかつArduinoフレンドリーな出力ピン（心拍ごとにHigh/Lowが切り替わる）を備えています。このピン状態を処理するのは、生のECG信号を処理するより遥かに簡単で、これを最大限活用しました。
更新： 第2弾プロジェクト（無線リンクでデータ受信版）もチェックしてみてください。

1. 回路図

デジタル信号のみを扱うため非常にシンプルです。しかし着用型として使うなら、ほとんどの接続をはんだ付けしたほうが信頼性が高く（小型化も可能）。クイックテストなら不要ですが、激しい運動中に着用するなら強く推奨します。

LEDリングのDIピン → Arduino D11（コードで変更可）
uECGのDRVピン → Arduino D3（コードで変更可）
バッテリー+ → Arduino 5V、LEDリング 5V入力
バッテリー- → Arduino GND、リング GND、uECG GND

LiPoバッテリーを直接5V入力に接続しています。間違いではありません。Vinに接続すると電圧レギュレーターのドロップで安定動作しません。Arduinoは入力電圧が3.4V以上なら安定動作します。LiPoは満充電4.2Vから始まり、3.4Vになるのは残量15%未満のとき。したがって〜200mAh以上のバッテリーなら十分な動作時間が得られます。バッテリーはコネクター経由で接続してください（充電のために着脱する必要があるため）。

2. コード

プログラムはシンプルに動作します：D3ピンを常時読み取り、変化を検出したらそのタイムスタンプを20要素の配列に追加。最初と最後の要素の時間差を20で割ると平均拍動間隔（ミリ秒）が求まり、60000（1分）をそれで割るとBPM値になります。配列要素数は調整可能。少なければ応答が速いが不安定、多ければ安定だが急激なBPM変化への追従が遅くなります。

BPMを色（青→緑→黄→ピンク→赤、低→高）と点灯LED数（80BPMで8個、110BPMで11個など、スケール調整可）にマッピングします。

#include <Adafruit_NeoPixel.h>
#ifdef __AVR__
#include <avr/power.h>
#endif
// LEDリングのDIピン
#define PIN 11
// リングのピクセル数
#define NUMPIXELS 16
// uECG接続用入力ピン
int in_pin = 3;

Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);

void setup() {
  pixels.begin();
  pinMode(in_pin, INPUT);
  digitalWrite(in_pin, 1); // プルアップ有効化：重要！uECGに内部プルアップなし
}

// 直近20拍を保存してBPMを平均化
// 値を大きくすると信頼性向上だが、BPM変化への反応が遅くなる
#define BEAT_HIST 20
long beats[BEAT_HIST];

void push_beat(long ms) {
  for (int x = 0; x < BEAT_HIST-1; x++) {
    beats[x] = beats[x+1];
  }
  beats[BEAT_HIST-1] = ms;
}

int get_bpm() {
  long dt = beats[BEAT_HIST-1] - beats[0];
  long bpm = BEAT_HIST * 60000 / dt;
  return bpm;
}

long last_pix_upd = 0;
int prev_in_state = 0;

void loop() {
  long ms = millis();
  int in_state = digitalRead(in_pin); // 拍動なし=1, 拍動中=0

  if (in_state == 1 && prev_in_state == 0) {
    push_beat(ms);
  }
  prev_in_state = in_state;

  if (ms - last_pix_upd > 10) {
    int r, g, b;
    last_pix_upd = ms;
    int bpm = get_bpm();
    int max_bright = 120; // 最大輝度（最大255だが必ずしも最大にする必要なし）
    float dd = 20; // 色変化のBPM間隔（青→緑→黄→ピンク→赤）
    float t1 = 90, t2, t3, t4; // t1: 基準BPM、これ未満は青
    t2 = t1 + dd;
    t3 = t2 + dd;
    t4 = t3 + dd;

    // BPMに応じた色計算
    if (bpm < t1) { r = 0; g = 0; b = max_bright; }
    else if (bpm < t2) { r = 0; g = max_bright * (bpm-t1)/dd; b = max_bright - g; }
    else if (bpm < t3) { r = max_bright * (bpm-t2)/dd; g = max_bright - r; b = r/4; }
    else if (bpm < t4) { r = max_bright; g = 0; b = max_bright/2 - max_bright * (bpm-t3)/(2*dd); }
    else { r = max_bright; g = 0; b = 0; }

    // 拍動間は1/4輝度にして拍動瞬間を強調
    if (in_state) {
      r *= 0.25; g *= 0.25; b *= 0.25;
    }

    int on_pixels = (bpm + 5) / 10; // 点灯LED数: 60BPMで6個, 120BPMで12個など
    for (int i = 0; i < NUMPIXELS; i++) {
      if (i < on_pixels) pixels.setPixelColor(i, pixels.Color(r, g, b));
      else pixels.setPixelColor(i, pixels.Color(0, 0, 0));
    }
    pixels.show();
  }
}

3. 着用型としての組み立て

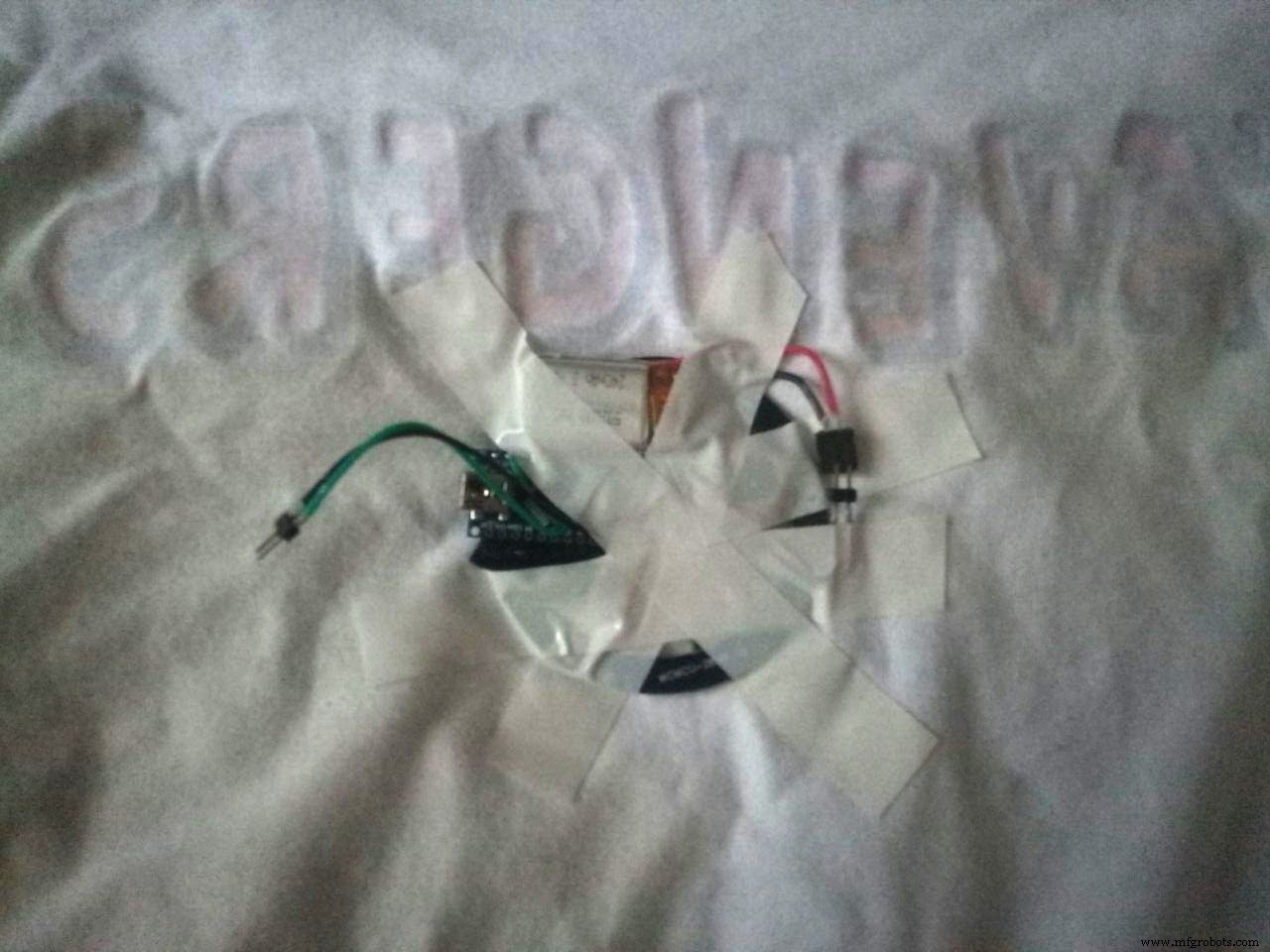

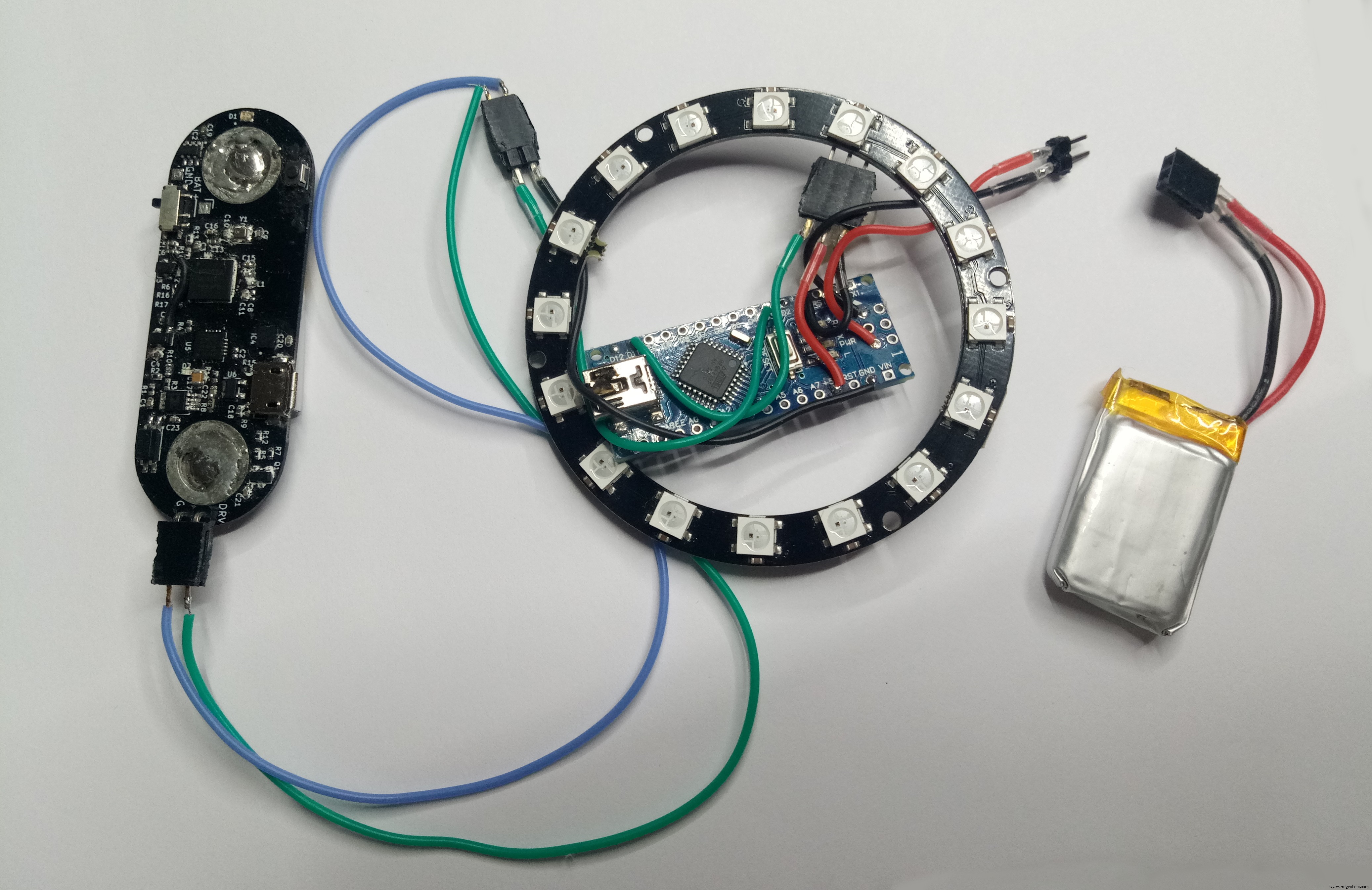

Arduinoをリング内部に収めるとサイズがほぼぴったり。バッテリーも近くに配置可能。uECGは胸に装着するため、コネクター付きワイヤーで接続します。先にuECGを装着し、その上から他コンポーネント内蔵のシャツを着て、最後にコネクターを接続する順序が重要です。逆だと着用が非常に面倒です（経験済み）。

すべて正しく接続すれば、コネクター接続後30秒以内に点灯し、BPMを表示開始します。

4. 実地テスト

歩行とランニングでテスト。ランニング中、バッテリーがECGセンサーの上で跳ねて読み取りを歪ませることが判明。位置をずらすと、今度はuECG-Arduino接続ワイヤーが短すぎて、歩行のたびにECGセンサーを引っ張り、また歪みが発生。全体として、歩行と静止時は確実に拍動検出できましたが、ランニング時はまだ不安定です（改善予定）。別のシャツでセンサー単体テストしたときは、ランニング中もアプリで正しいBPMが表示されていました。

また、胸のLEDは見た目はカッコいいですが、実用性は低いです。自分の脈拍を確認するために下を向くのは不便。次期版ではリストバンド型で拍動表示する予定です。

P.S. uECGプロジェクトに興味があれば、Hackadayページに技術詳細、PCB設計、議論、プロジェクトログが豊富にあります。

コード

uECG_pixel_ring.ino

uECG_pixel_ring.ino (Arduino)

#include <Adafruit_NeoPixel.h>
#ifdef __AVR__
#include <avr/power.h>
#endif
#define PIN 11
#define NUMPIXELS 16
int in_pin = 3;
Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);

void setup() {
  pixels.begin();
  pinMode(in_pin, INPUT);
  digitalWrite(in_pin, 1);
}

#define BEAT_HIST 20
long beats[BEAT_HIST];

void push_beat(long ms) {
  for (int x = 0; x < BEAT_HIST-1; x++) {
    beats[x] = beats[x+1];
  }
  beats[BEAT_HIST-1] = ms;
}

int get_bpm() {
  long dt = beats[BEAT_HIST-1] - beats[0];
  long bpm = BEAT_HIST * 60000 / dt;
  return bpm;
}

long last_pix_upd = 0;
int prev_in_state = 0;

void loop() {
  long ms = millis();
  int in_state = digitalRead(in_pin);
  if (in_state == 1 && prev_in_state == 0) {
    push_beat(ms);
  }
  prev_in_state = in_state;
  if (ms - last_pix_upd > 10) {
    int r, g, b;
    last_pix_upd = ms;
    int bpm = get_bpm();
    int max_bright = 120;
    float dd = 20;
    float t1 = 90, t2, t3, t4;
    t2 = t1 + dd;
    t3 = t2 + dd;
    t4 = t3 + dd;
    if (bpm < t1) { r = 0; g = 0; b = max_bright; }
    else if (bpm < t2) { r = 0; g = max_bright * (bpm-t1)/dd; b = max_bright - g; }
    else if (bpm < t3) { r = max_bright * (bpm-t2)/dd; g = max_bright - r; b = r/4; }
    else if (bpm < t4) { r = max_bright; g = 0; b = max_bright/2 - max_bright * (bpm-t3)/(2*dd); }
    else { r = max_bright; g = 0; b = 0; }
    if (in_state) {
      r *= 0.25; g *= 0.25; b *= 0.25;
    }
    int on_pixels = (bpm + 5) / 10;
    for (int i = 0; i < NUMPIXELS; i++) {
      if (i < on_pixels) pixels.setPixelColor(i, pixels.Color(r, g, b));
      else pixels.setPixelColor(i, pixels.Color(0, 0, 0));
    }
    pixels.show();
  }
}

回路図
