ポータブル温度監視ステーション: TMP36とLCDで高精度表示

部品と用品

温度センサー TMP36	×1
9V→バレルジャック変換コネクタ	×1
9V電池	×1
抵抗 220Ω	×2
ジャンパーワイヤー	×1
ブレッドボード	×1
Adafruit 16×2 LCD (白文字/青背景)	×1
Arduino UNO (互換ボードでも可)	×1

アプリとオンラインサービス

Arduino IDE
Arduino Web Editor (任意、別オプション)

このプロジェクトについて

TMP36センサーで温度を読み取り、摂氏・華氏両方で16×2 LCDに表示するシンプルなプロジェクト。Arduinoスターターキットがあれば全部品揃うため、初心者に最適です。

パーツ

上記リスト参照。Arduino UNO使用ですが、他のArduinoボードでも動作します。

組み立て

下記回路図通りに配線してください。

コード

下記コードを使用。ダウンロードまたはArduino Web Editorでアップロード可能。


// PortableTempStation - TMP36温度センサー + 16x2 LCD
#include

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
const int tempPin = A0;

void setup() {
  lcd.begin(16, 2);
  lcd.print("Temp Monitor");
  delay(1000);
  lcd.clear();
}

void loop() {
  int reading = analogRead(tempPin);
  float voltage = reading * 5.0 / 1024.0;
  float tempC = (voltage - 0.5) * 100;  // TMP36: 0.5Vオフセット, 10mV/°C
  float tempF = tempC * 9.0 / 5.0 + 32.0;

  lcd.setCursor(0, 0);
  lcd.print("C: ");
  lcd.print(tempC, 1);
  lcd.print((char)223); // 度記号
  lcd.print("C ");

  lcd.setCursor(0, 1);
  lcd.print("F: ");
  lcd.print(tempF, 1);
  lcd.print((char)223);
  lcd.print("F ");

  delay(1500); // 1.5秒ごとに更新
}

使ってみよう!

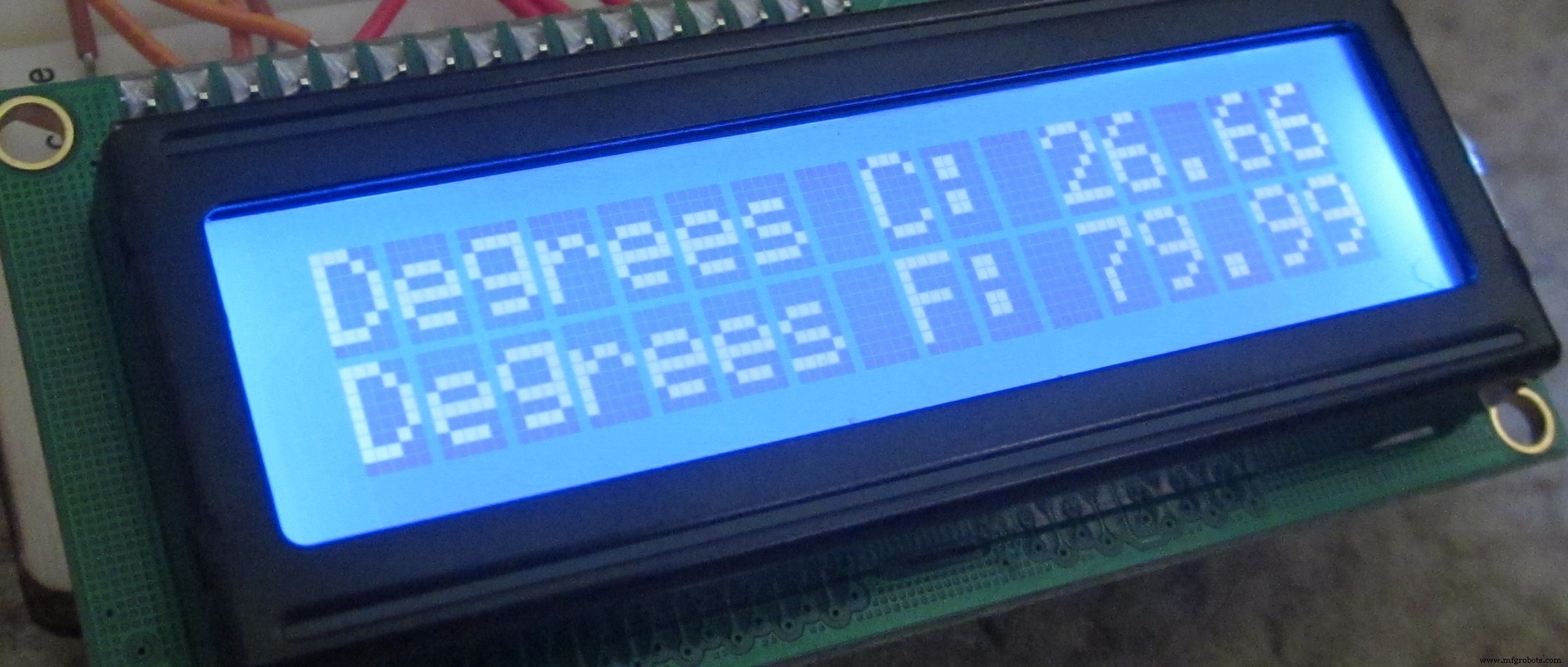

Arduinoに電源を供給すると、LCDに以下のように表示されます:

ポータブル温度監視ステーション: TMP36とLCDで高精度表示

表示は1.5秒ごとに更新されます。

注意: コントラスト調整用ポテンショメータは未使用ですが、必要なら追加可能です。

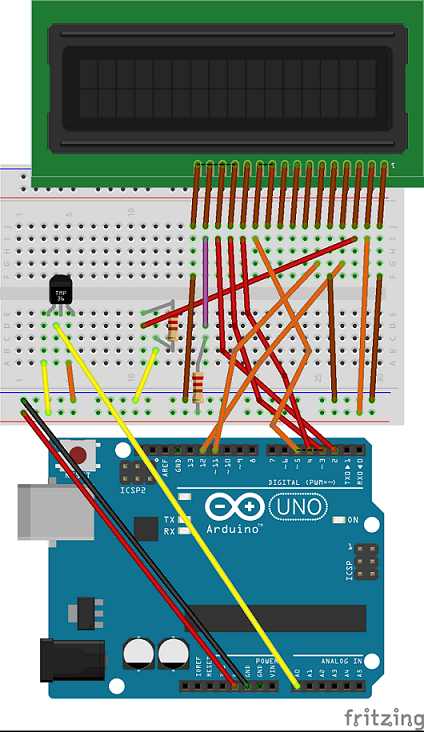

回路図

ポータブル温度監視ステーション: TMP36とLCDで高精度表示
