ArduinoとBluetoothで作る動体検知セキュリティカメラ

部品と材料

Arduino UNO		×1
1Sheeld		×1
ブレッドボード（汎用）		×1
1Sheeld（重複記載）		×1
ジャンパーケーブル		×1
PIR人感センサー（汎用）		×1
抵抗付きLED		×1
Bluetooth搭載Androidスマートフォン		×1
ジャンパーワイヤー（汎用）		×1

アプリとオンラインサービス

Arduino IDE

このプロジェクトについて

このチュートリアルでは、動体検知カメラの作り方を紹介します。防犯カメラとして、または動きがあったときに写真を撮るパーティーカメラとして使えます。撮影した画像はTwitterにアップロードし、何かあったときにSMSで通知を受け取れるようにします。

必要なもの

**必ずすべての1SHEELDライブラリをインストールしてください**

ステップ1：1SheeldをArduinoに接続

• 1SheeldをArduinoに装着
• ArduinoをPCに接続
• 1SheeldのUARTスイッチが「開」になっていることを確認（閉じているとコンパイルエラーになります）
• 以下のコードをArduinoにアップロード：https://codepad.org/ckMD0prd
• SMS送信先の電話番号を編集

ステップ2：LEDの接続

• LEDをピン8と、抵抗を介してGNDに接続

ステップ3：PIR人感センサーの接続

• PIRセンサーのドームレンズを自分から離し、裏面（3ピンが下）を見た状態で：
• 左ピン → ピン2
• 中央ピン → 3.3V
• 右ピン → GND

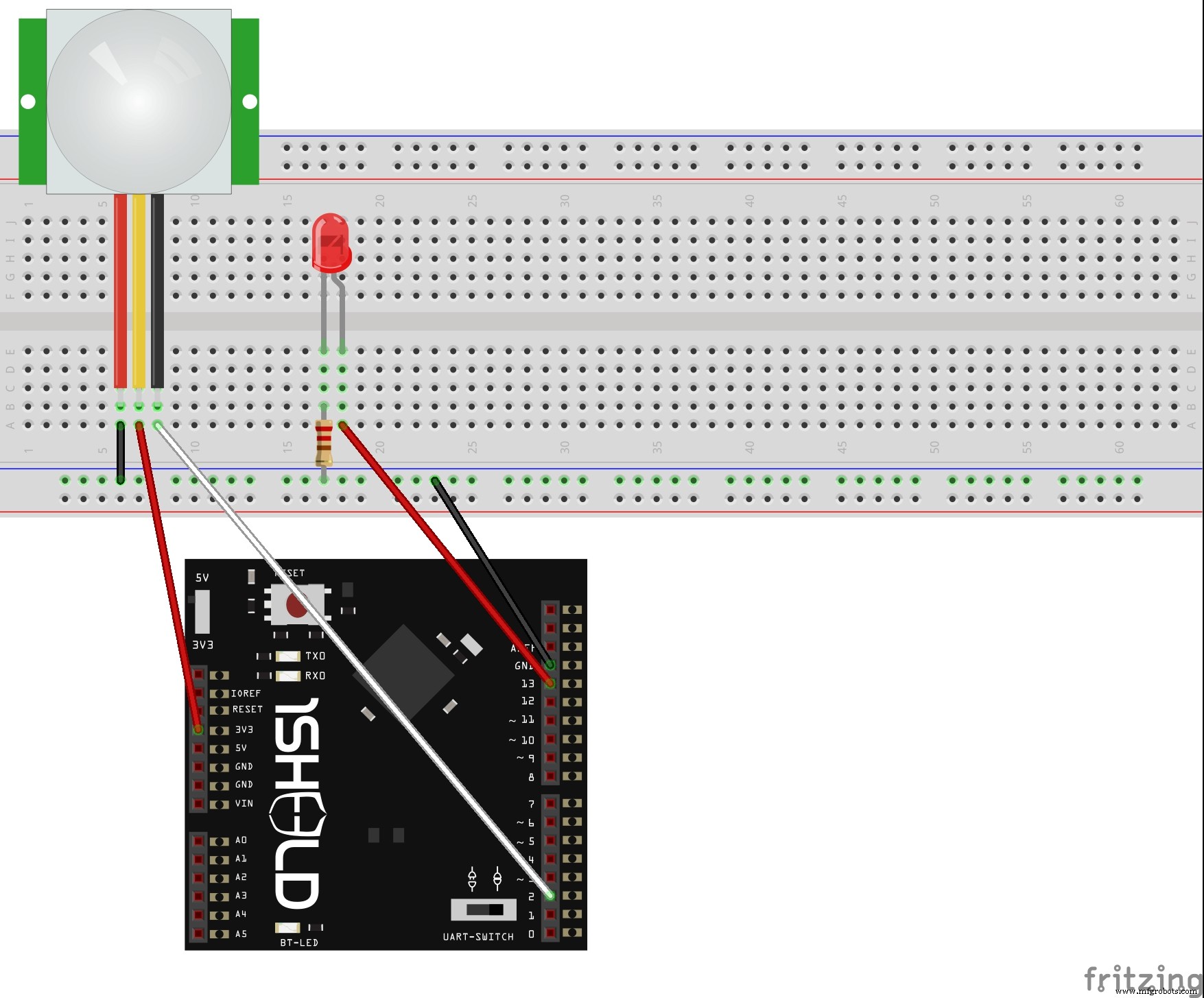

Fritzing図

ステップ4：スマートフォンとの接続

• 1SheeldアプリでAndroidデバイスと1SheeldをBluetoothペアリング
• 以下のシールドを選択：
  • Cameraシールド
  • Twitterシールド（Facebookを使う場合はFacebookシールド。コード：Facebook.postLastPicture("HappyHolidays")）
  • Text to Speechシールド（必要なら）
  • SMSシールド（イベント発生時に通知を受け取るため）
• すべてのアカウントにログインし、認証済みであることを確認。コード用にセカンダリTwitterアカウントを作成推奨

ステップ5：実行

• コードがアップロード済みで、LEDが消灯するのを待つ
• UARTスイッチを「閉」に切り替え、1Sheeldとスマホの通信を開始
• Twitterアカウントで撮影画像を確認

注意： セカンダリTwitterアカウントを作り、メインアカウントで「いいね」しておくと、投稿時に通知が届きます。またはメインアカウントを使い、SMS通知を受け取るようにしてもOKです。

コード

動体検知セキュリティカメラ コード Java

Arduino IDEに追加して1Sheeldにアップロード。1SheeldのUARTスイッチがOFF位置になっていることを確認。

// メモリ節約のため以下を定義：
#define INCLUDE_SMS_SHIELD
#define CUSTOM_SETTINGS
#define INCLUDE_CAMERA_SHIELD
#define INCLUDE_TEXT_TO_SPEECH_SHIELD
#define INCLUDE_FACEBOOK_SHIELD
#define INCLUDE_TWITTER_SHIELD
#include <OneSheeld.h>

int ledPin = 8;
int inputPin = 2;
int PIR = LOW;
int val = 0;

void setup() {
  pinMode(ledPin, OUTPUT);
  pinMode(inputPin, INPUT);
  OneSheeld.begin();
}

void loop() {
  val = digitalRead(inputPin);
  if (val == HIGH) {
    digitalWrite(ledPin, HIGH);
    delay(100);
    if (PIR == LOW) {
      SMS.send("0123456789", "Motion DETECTED , Check Twitter for image");
      PIR = HIGH;
      TextToSpeech.say("got you");
      Camera.setFlash(ON);
      Camera.rearCapture();
      Twitter.tweetLastPicture("Posted with #1sheeld @1sheeld");
      // Facebook.postLastPicture("Posted by User");
      delay(1000);
    }
  } else {
    digitalWrite(ledPin, LOW);
    if (PIR == HIGH) {
      PIR = LOW;
    }
  }
}

回路図

Untitled%20Sketch.fzz
