「通常の」状態とメイク/ブレークシーケンスに連絡します

パイプに十分な流れがある場合、スイッチの接点は強制的に開かれます。流量が異常に低いレベルに低下すると、接点は通常の（閉じた）状態に戻ります。

これは、「通常」をプロセスの通常の状態と考えると混乱を招くため、スイッチの「通常」の状態は、棚に置いたときの状態と常に考えてください。

スイッチの回路図面

スイッチの概略記号は、スイッチの目的と作動によって異なります。

ノーマルオープンのスイッチ接点は、接続が開いていることを示すように描かれており、作動するとすぐに閉じることができます。逆に、通常閉のスイッチは、作動すると開く閉接続として描画されます。次の記号に注意してください：

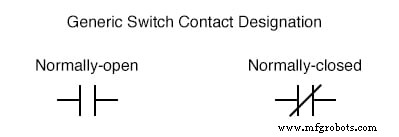

スイッチの接点を表すために垂直線のペアを使用して、スイッチの接点の一般的な記号もあります。

ノーマルオープンの接点は接触していない線で示され、ノーマルクローズの接点は2本の線を結ぶ対角線で示されます。 2つを比較してください：

左側のスイッチは、作動すると閉じ、「通常の」（作動していない）位置にある間は開きます。右側のスイッチは、作動すると開き、「通常の」（作動していない）位置で閉じます。

スイッチがこれらの一般的な記号で指定されている場合、スイッチのタイプは通常、記号のすぐ横にテキストで示されます。左側の記号をコンデンサの記号と混同しないように注意してください。コンデンサを制御ロジックの回路図で表す必要がある場合は、次のように表示されます。

標準の電子シンボルでは、上記の図は極性に敏感なコンデンサ用に予約されています。

制御論理記号では、このコンデンサ記号は、コンデンサが極性に敏感でない場合でも、通常開いているスイッチ接点と明確に区​​別するために、あらゆるタイプのコンデンサに使用されます。

複数の位置セレクタスイッチ

複数位置セレクタスイッチでは、別の設計要素を考慮する必要があります。つまり、スイッチが位置から位置に移動するときに古い接続を切断して新しい接続を確立し、移動する接点が複数の固定接点に順番に接触するシーケンスです。

上に示したセレクタースイッチは、共通の接触レバーを5つの異なる位置の1つに切り替えて、1から5までの番号が付いたワイヤーに接触させます。

このようなマルチポジションスイッチの最も一般的な構成は、次の位置との接触が行われる前に、ある位置との接触が切断される構成です。

この構成は break-before-make と呼ばれます 。例を挙げると、スイッチが位置番号3に設定され、ゆっくりと時計回りに回された場合、接触レバーは番号3の位置から離れ、その回路を開き、番号3と番号4の間の位置に移動します（両方の回路パスが開きます） ）、次に位置番号4をタッチして、その回路を閉じます。

「共通」ワイヤに接続されている回路をいつでも完全に開くことができないアプリケーションがあります。

このようなアプリケーションの場合、 make-before-break スイッチの設計を構築することができます。この設計では、可動接触レバーが2つの接触位置（上記のシナリオでは3番と4番の間）の間を実際に橋渡しし、位置間を移動します。

ここでの妥協点は、セレクターノブが位置から位置に回されるときに、回路が隣接する位置接点（1と2、2と3、3と4、4と5）間のスイッチの閉鎖に耐えることができなければならないことです。このようなスイッチを次に示します：

可動接点を固定接点でいくつかの位置の1つに移動できる場合、それらの位置はスローと呼ばれることがあります。 。

可動接点の数は、極と呼ばれることもあります。上に示した、1つの可動接点と5つの固定接点を備えた両方のセレクタースイッチは、「単極、5投」スイッチとして指定されます。

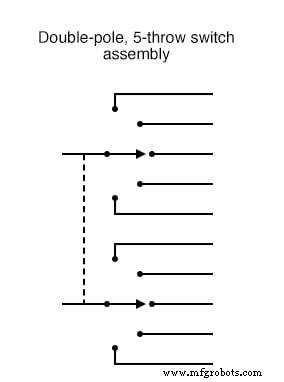

2つの同一の単極5投スイッチが機械的に連動して、同じメカニズムで作動する場合、アセンブリ全体は「双極5投」スイッチと呼ばれます。

一般的なスイッチ構成とその省略形は次のとおりです。

レビュー：

• 通常 スイッチの状態は、それが作動していない状態です。プロセススイッチの場合、これは棚に座ってアンインストールしたときの状態です。

• 作動していないときに開いているスイッチは、通常開と呼ばれます。 。作動していないときに閉じるスイッチは、通常閉と呼ばれます。 。 「ノーマルオープン」および「ノーマルクローズ」という用語は、N.O。と略される場合があります。それぞれとN.C.。
• N.O。の一般的な記号N.C.スイッチの接点は次のとおりです。

• マルチポジションスイッチは、break-before-make（最も一般的）またはmake-before-breakのいずれかになります。
• スイッチの「極」は可動接点の数を指し、スイッチの「スロー」は可動接点ごとの固定接点の数を指します。
